BERIO T-ORGAN

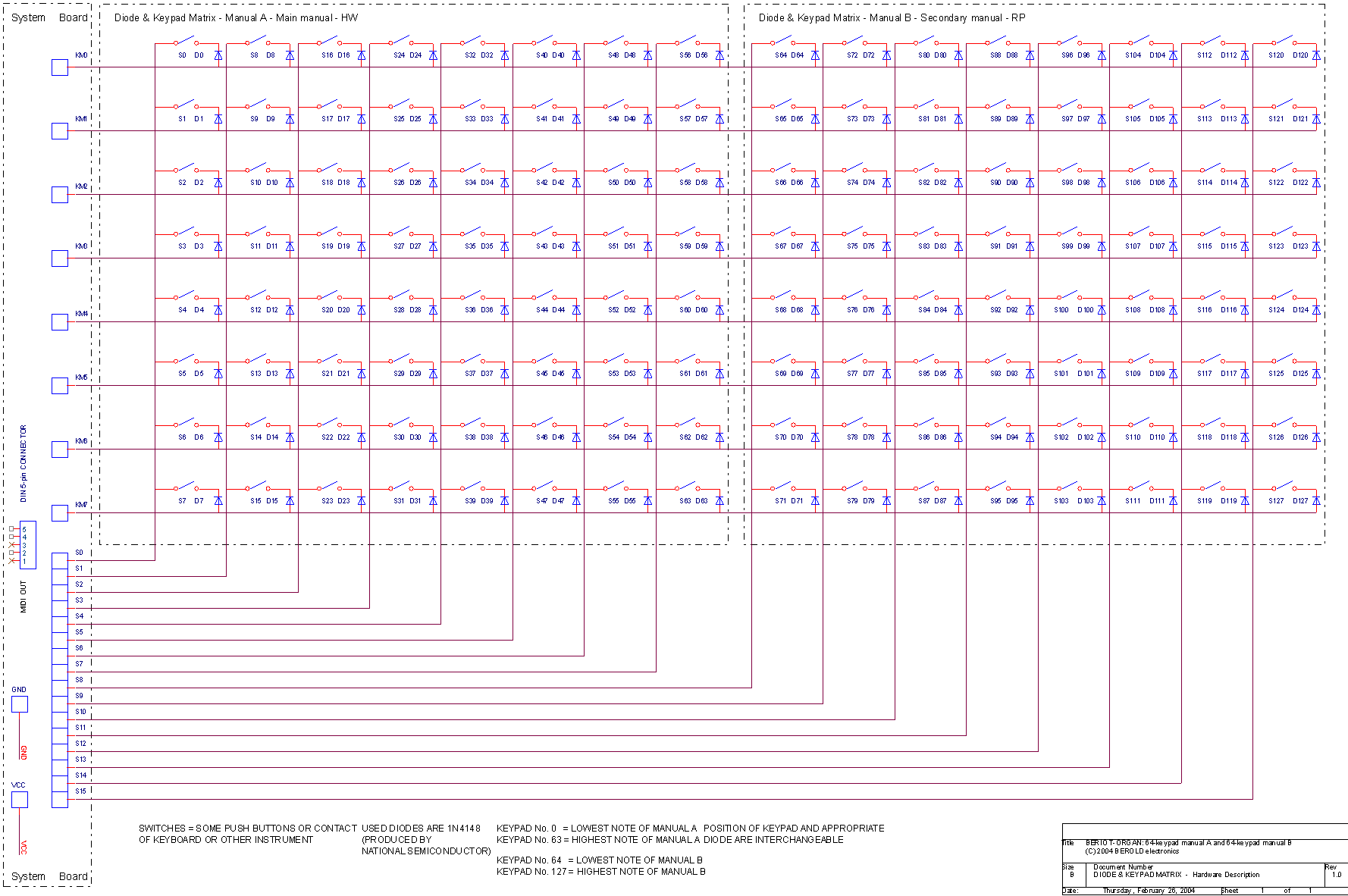

Schéma zapojení diodové matice manuálu A a B
a její připojení k desce modulu.


Klikněte pro zvětšení...

Zobrazuje-li se Vám schéma nečitelně, plnou velikost schématu či schéma ke stažení naleznete zde.
K návratu na tuto stránku použijte klávesu "Zpět" ("Back") Vašeho prohlížeče.
