BERIO DUO

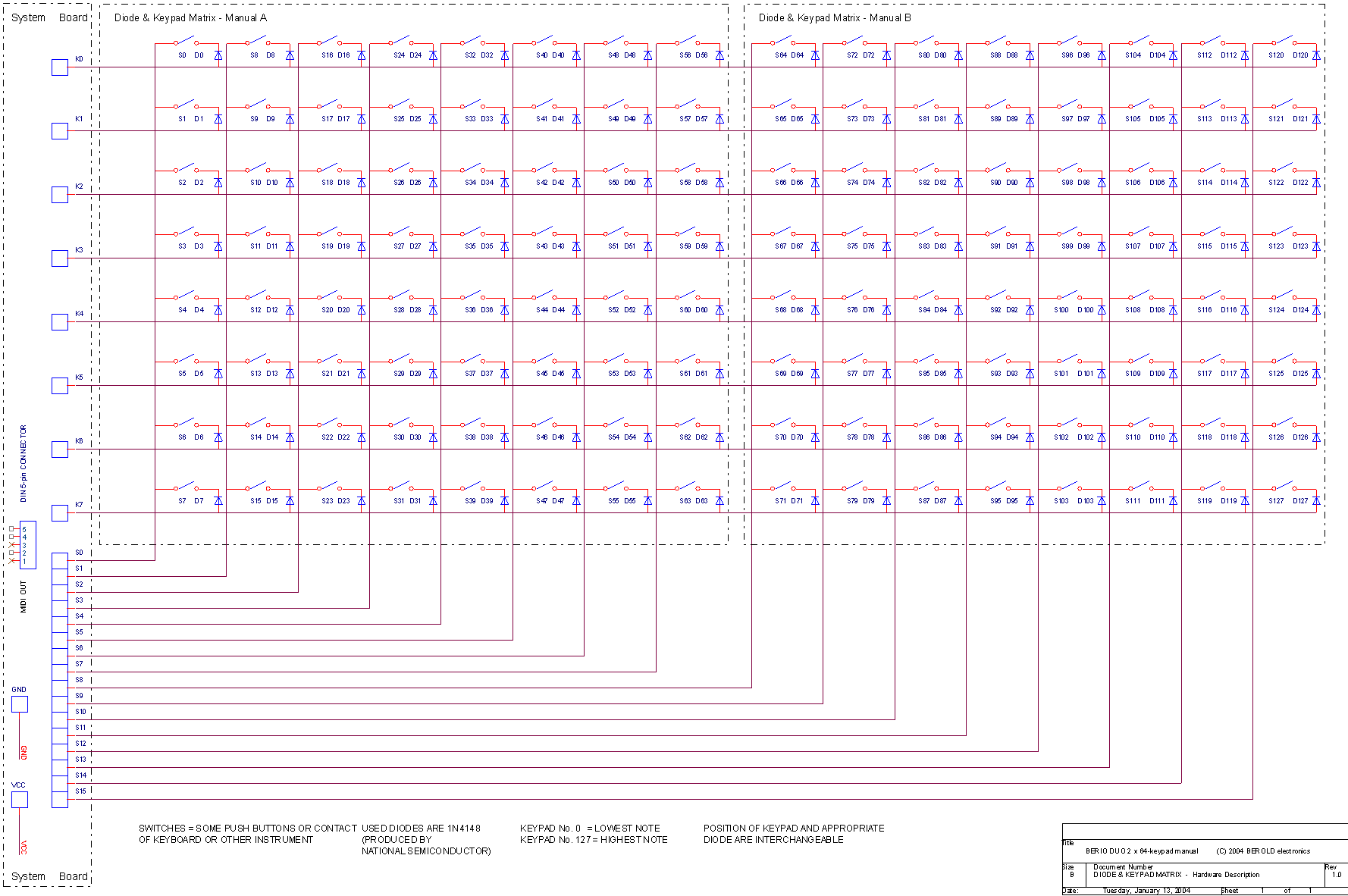

Schéma zapojení diodové matice
a její připojení k desce systému


Klikněte pro zvětšení...

Zobrazuje-li se Vám schéma nečitelně, plnou velikost schématu naleznete zde.
K návratu na tuto stránku použijte klávesu "Zpět" ("Back") Vašeho prohlížeče.
