Nástroje se zabudovanými moduly Berio MIDI.

Fotogalerie obsahuje obrázky, které nám naši zákazníci poslali nebo je zveřejnili na internetu.
Vlastníte hudební nástroj se zabudovaným modulem Berio MIDI? Rádi zveřejníme i Vaše fotografie.
Obrázky, prosím, posílejte na adresu berio@akordeoncentrum.cz. Děkujeme.

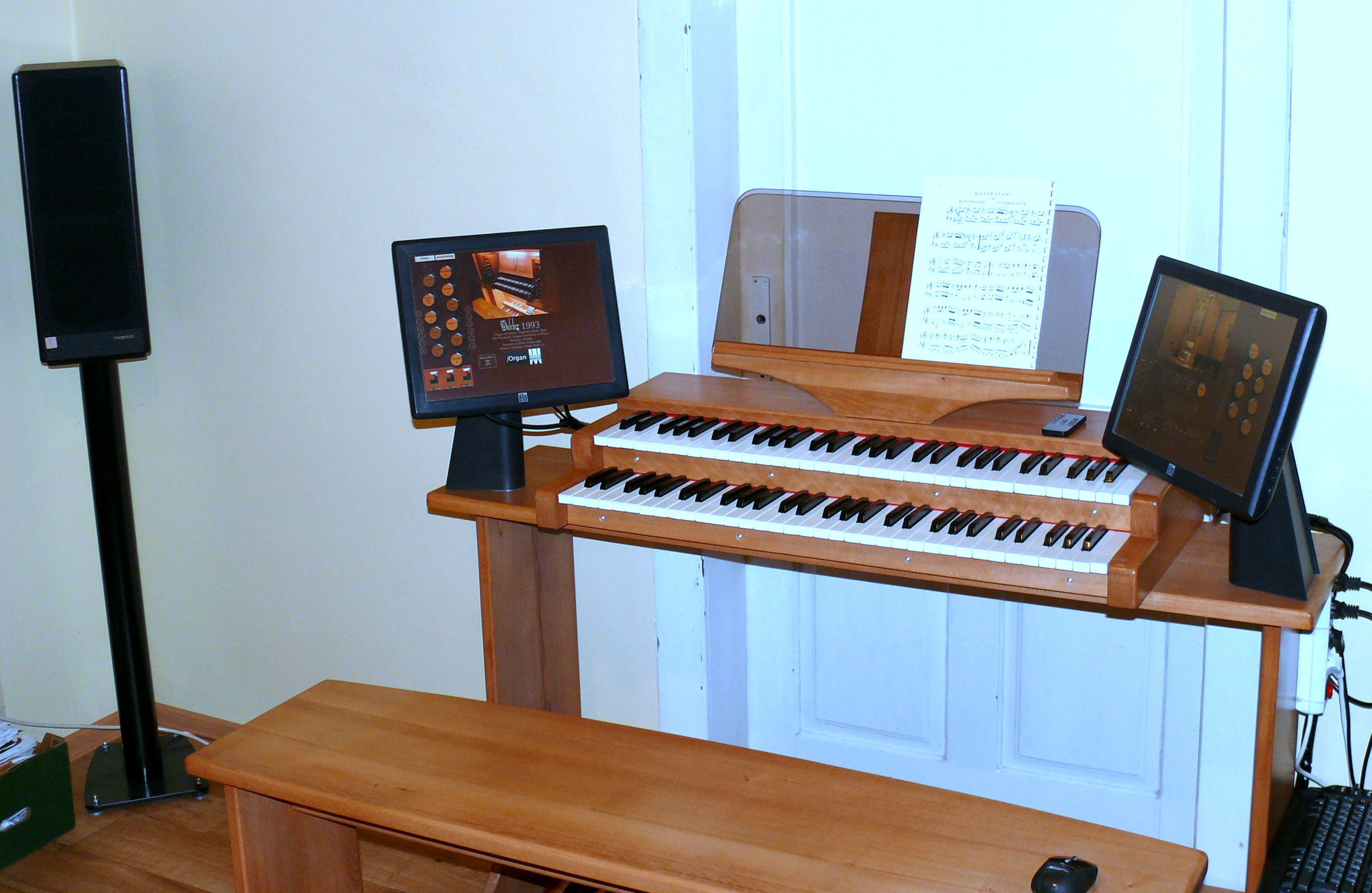

Třinec, Morava, Česká republika, rok 2018.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

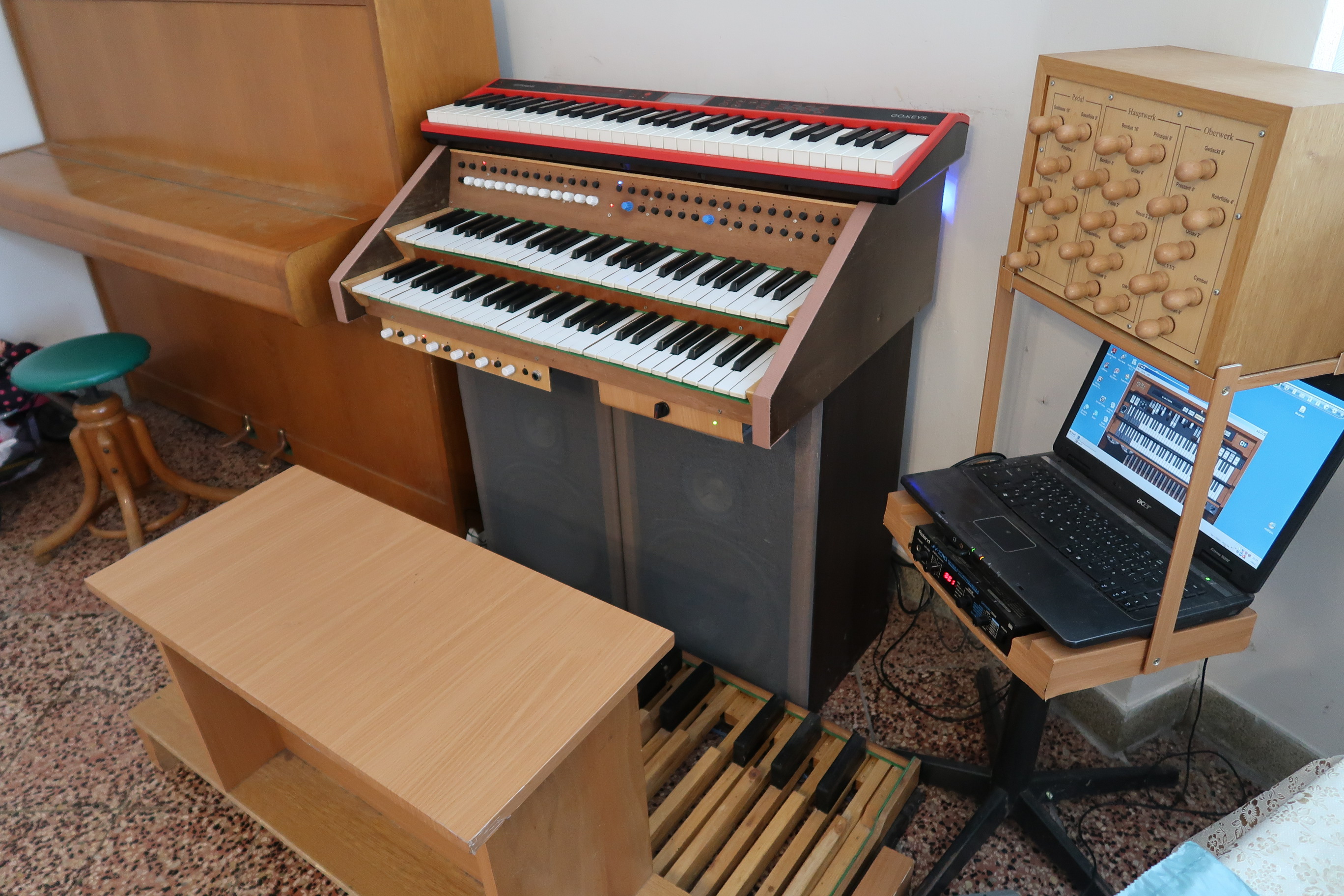

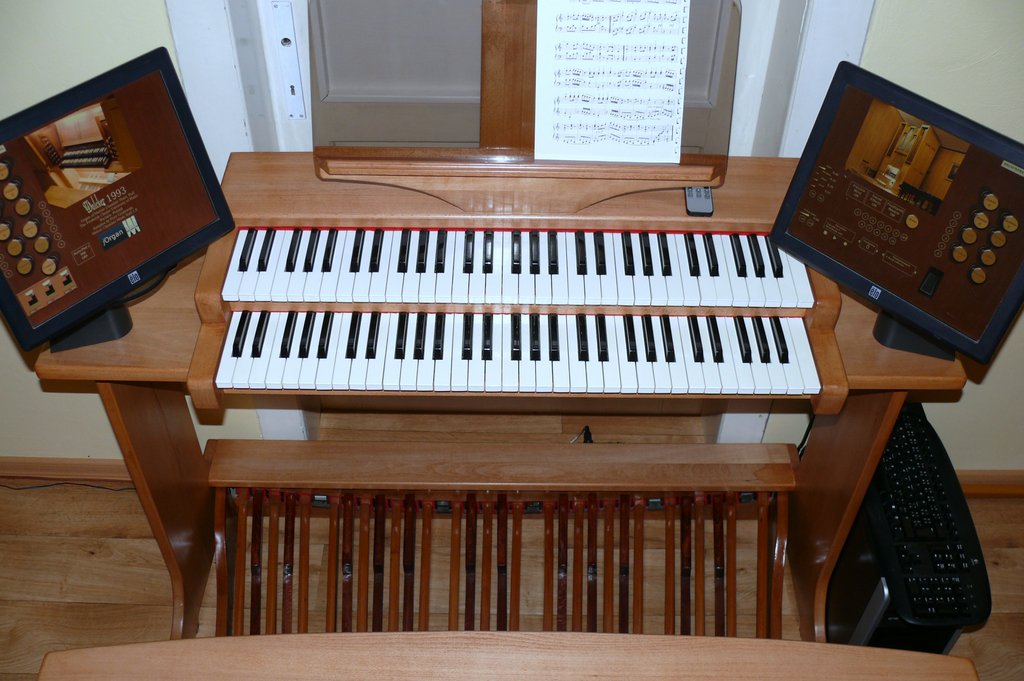

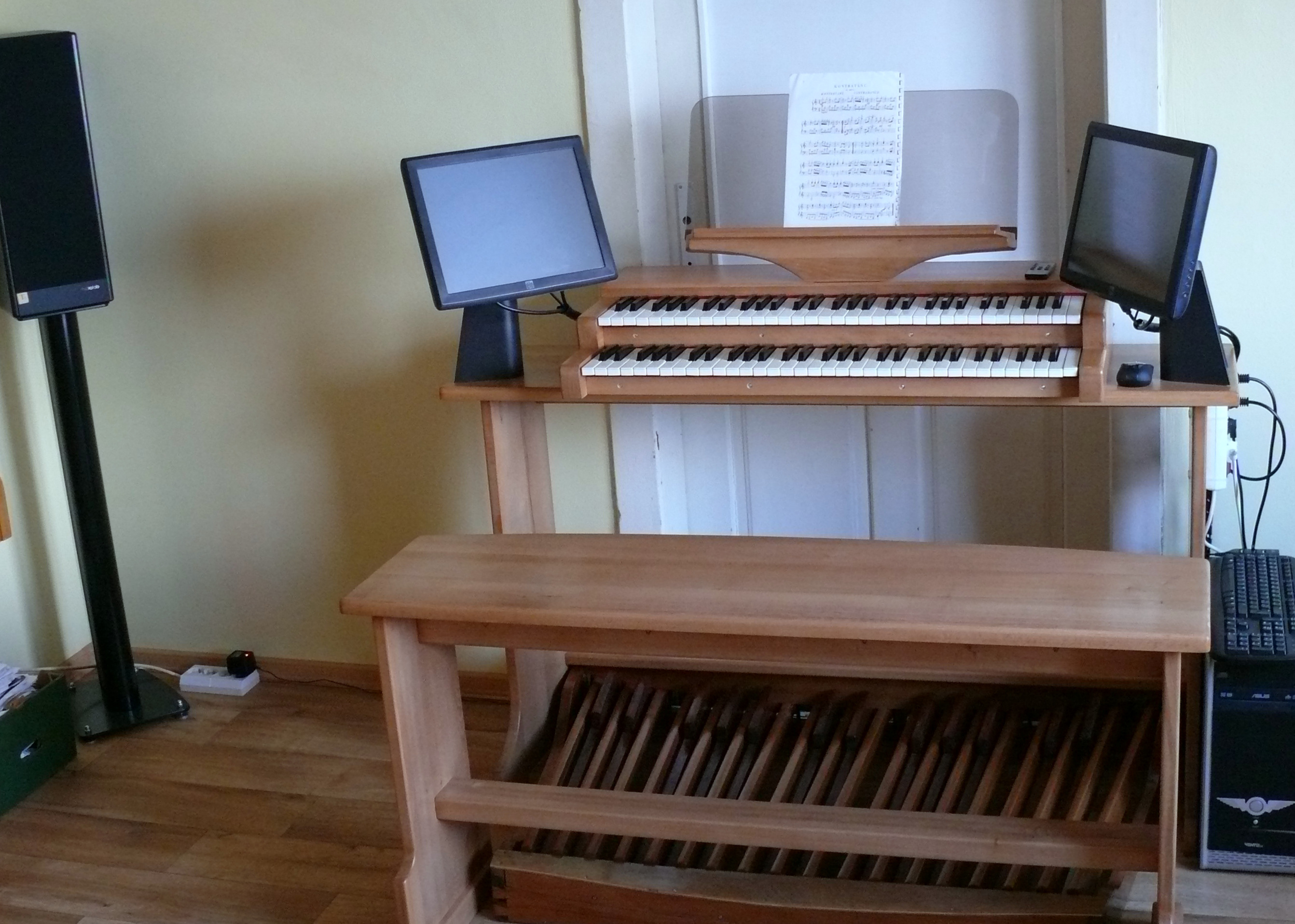

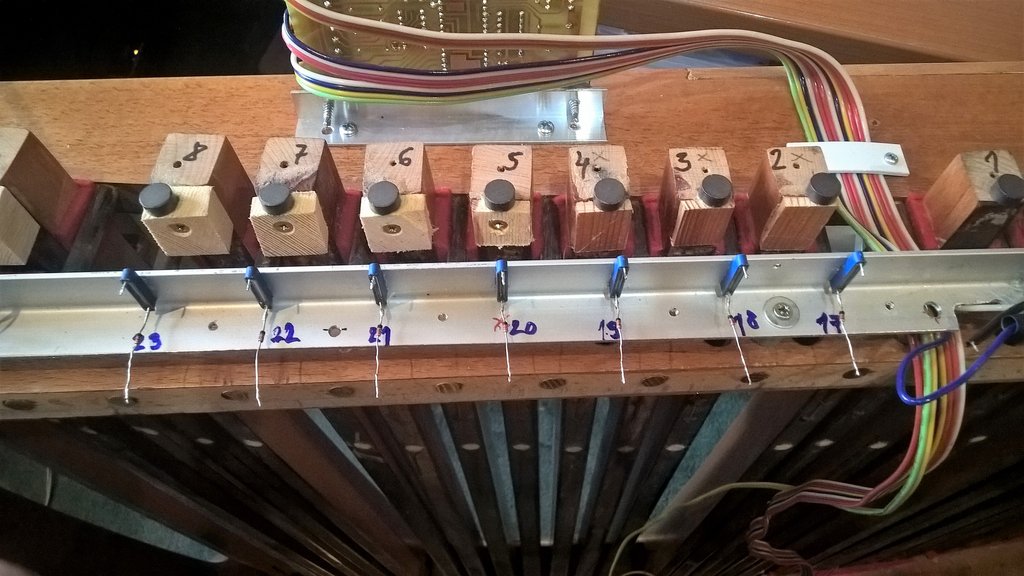

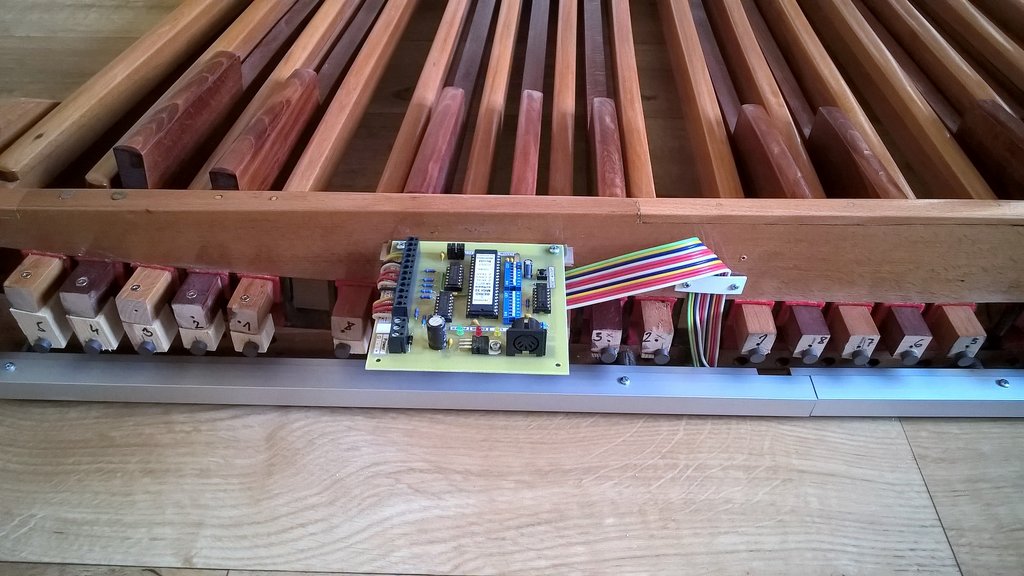

Aplikace modulu Berio MIDI 32 v pedálnici.

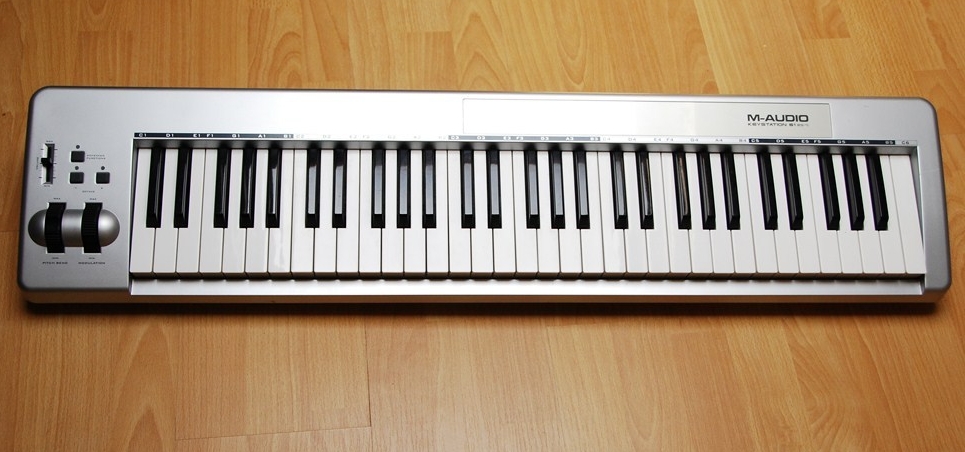

Manuály jsou realizovány pomocí dvou M-Audio Keystation 61.

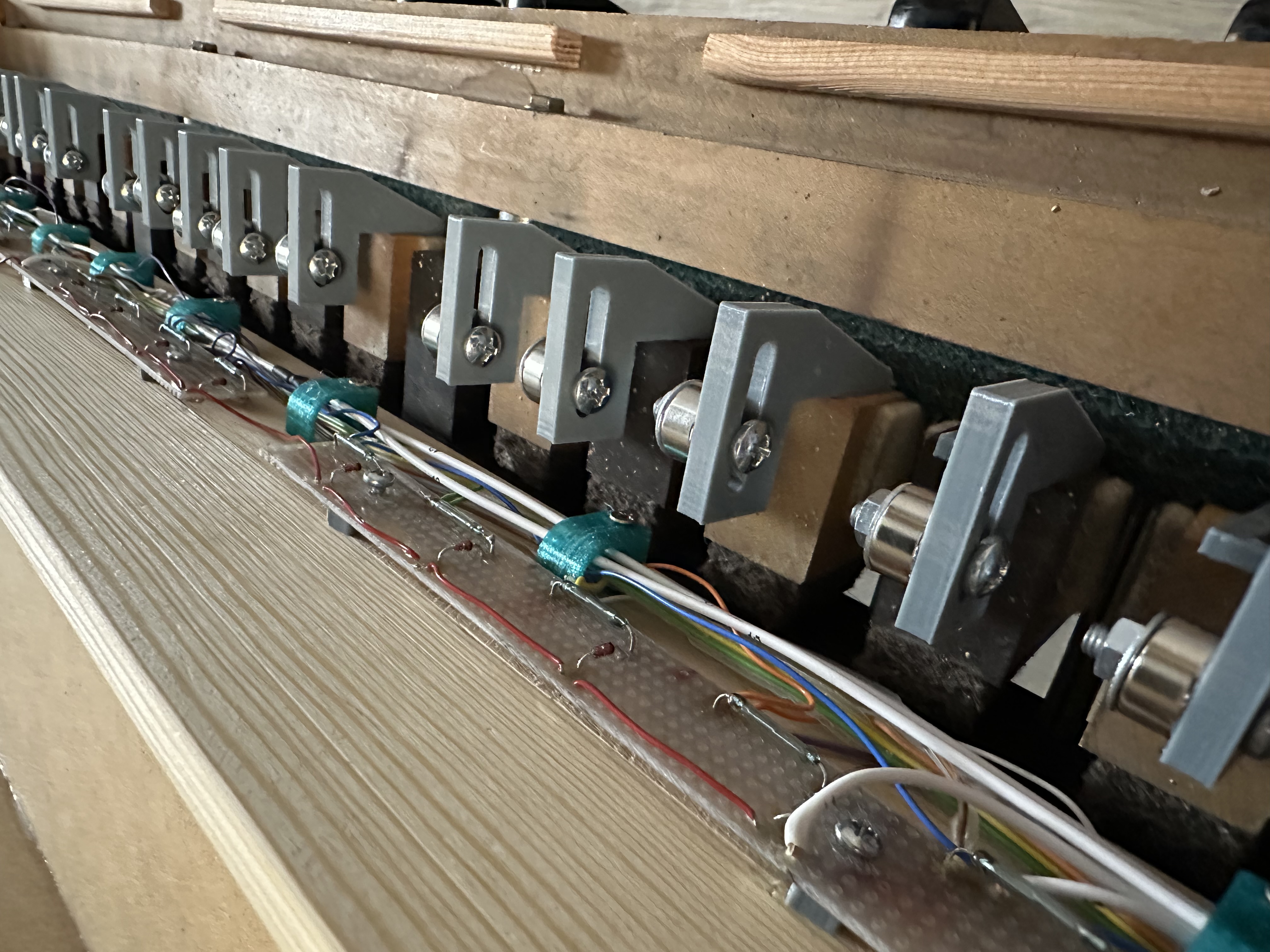

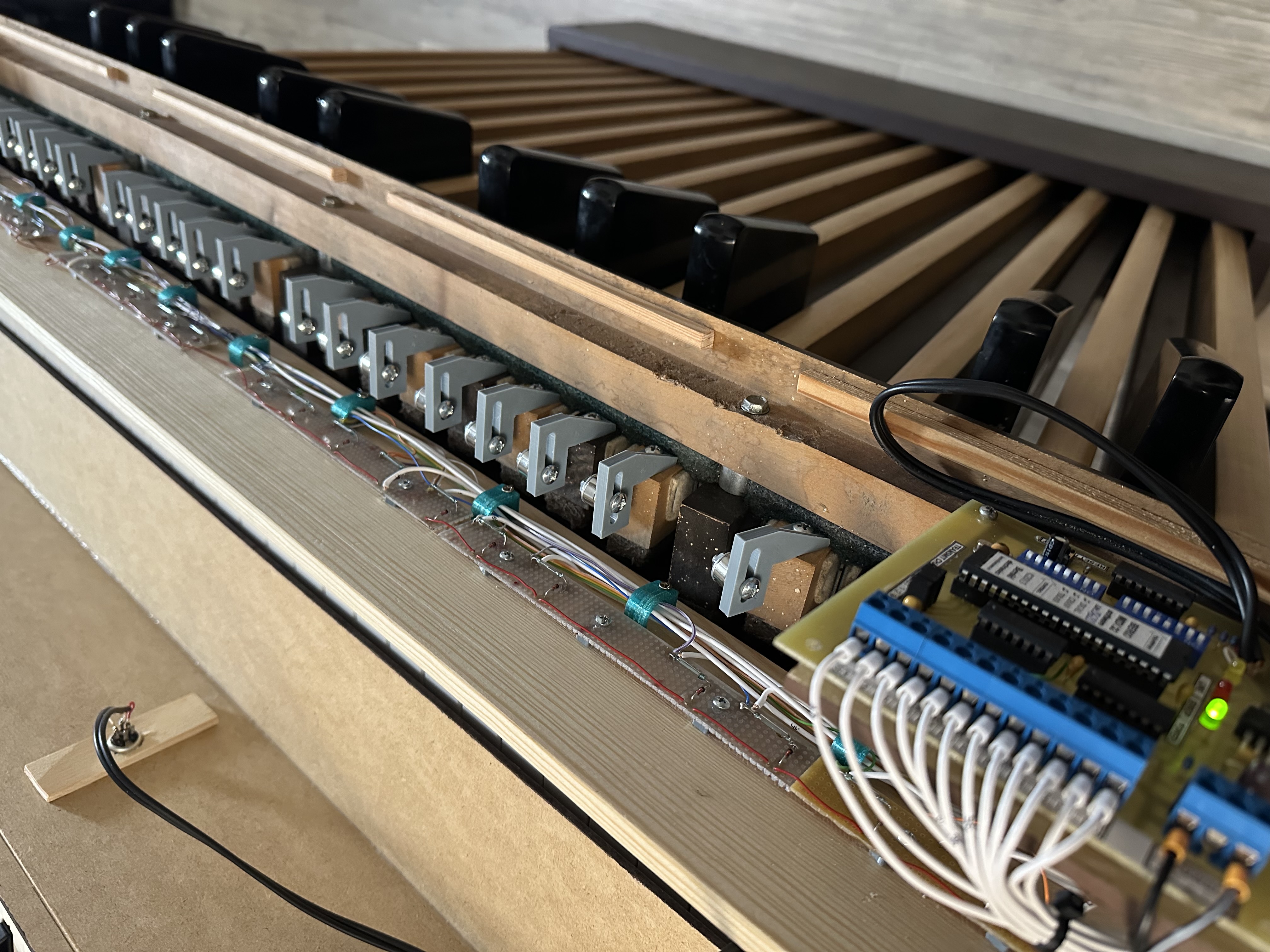

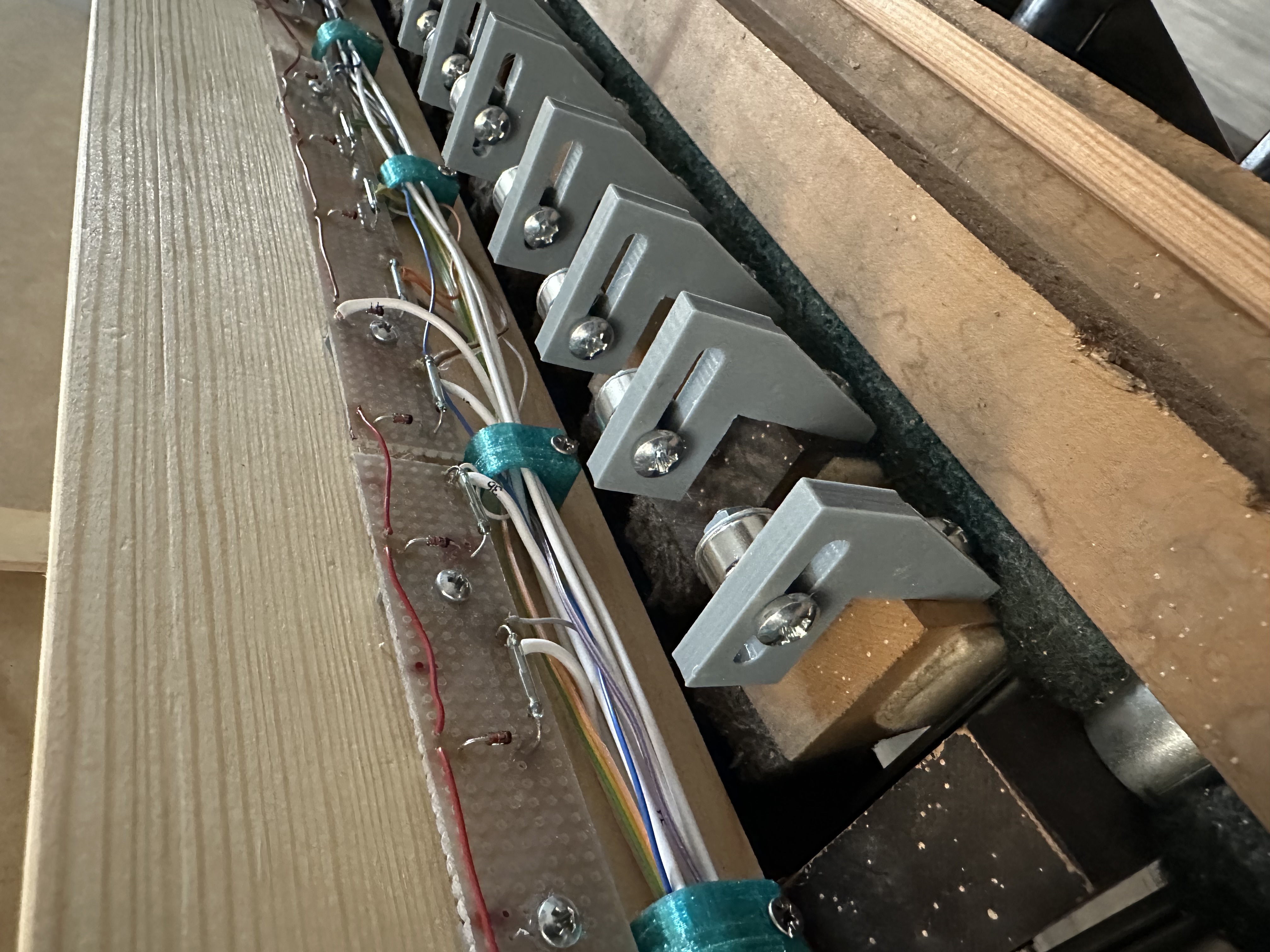

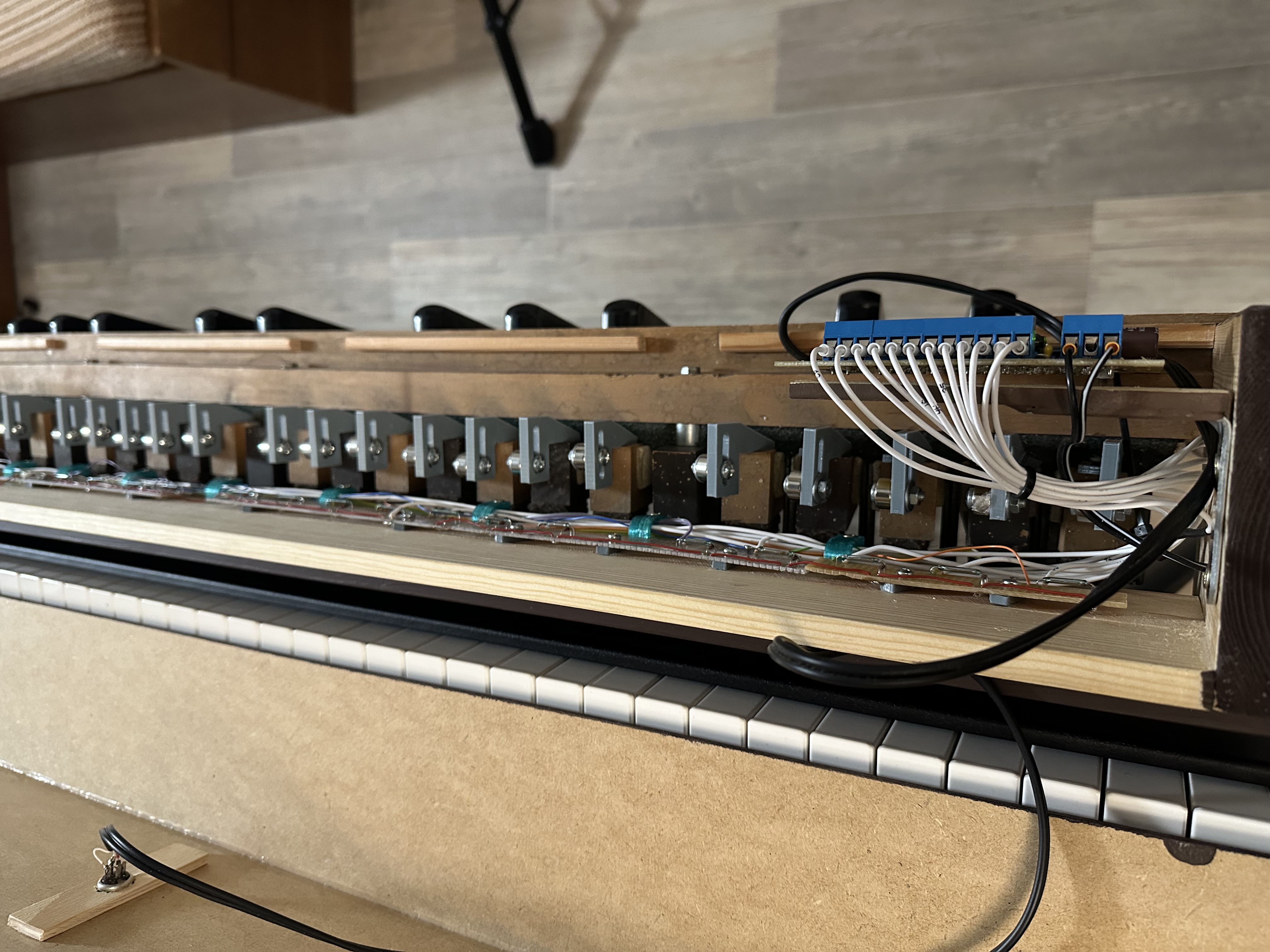

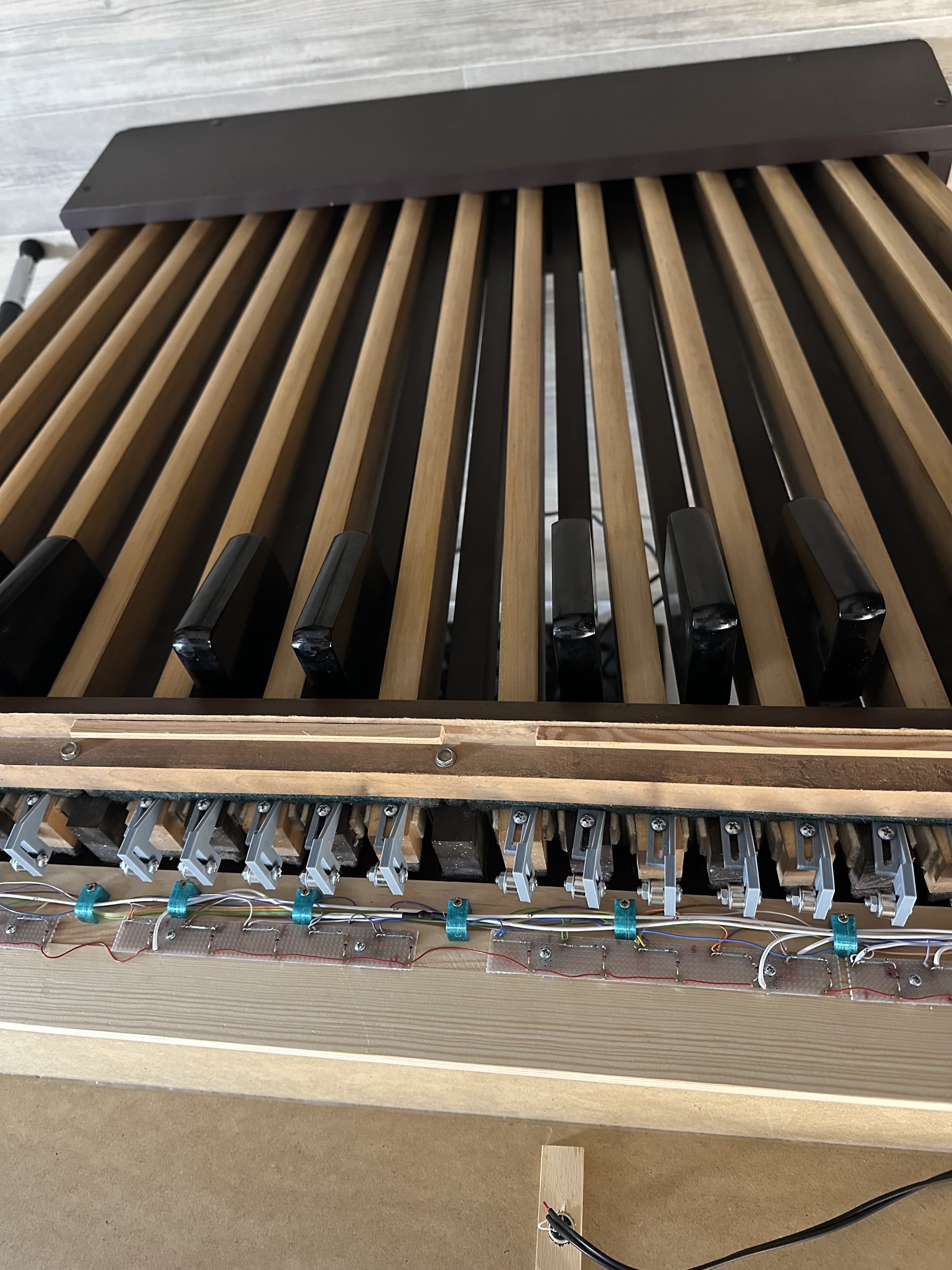

Pedálnice je po generální opravě osazena magnetickými kontakty a MIDIfikována pomocí modulu Berio MIDI 32.
V PC běží software jOrgan, LCD panely jsou dotykové.
Děkujeme za zaslané obrázky.


Uherský Brod, Morava, Česká republika, rok 2017.

Klikněte pro zvětšení...

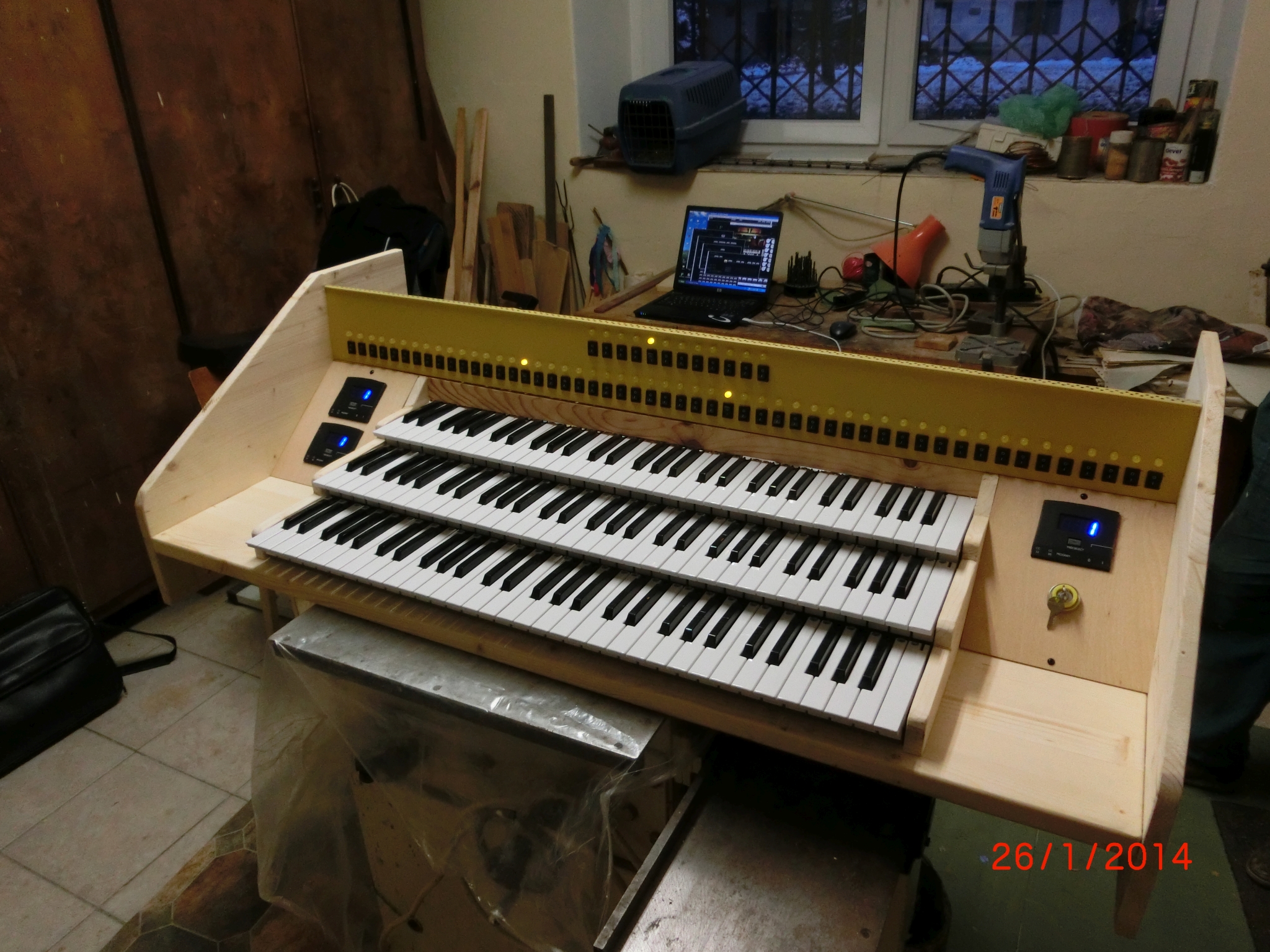

Zkouška varhanního stolu MIDIfikovaného modulem Berio T-Organ.
Video můžete shlédnout zde na YouTube.
Stejné video lze stáhnout odtud.
Děkujeme za zveřejnění videa na internetu.


Adamov, Morava, Česká republika, rok 2016.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...
Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...
Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

Aplikace modulu Berio T-Organ.
V první fázi stavby nástroje je midifikována jen pedálnice.
Děkujeme za zaslané obrázky.


Ciudad de México / Mexico city, Mexiko, rok 2016.

Obrázky:

1. Klikněte pro zvětšení...   2. Klikněte pro zvětšení...   3. Klikněte pro zvětšení...   4. Klikněte pro zvětšení...

Videa ke stažení (formát mp4):

1. Klikněte pro stažení videa...   2. Klikněte pro stažení videa...   3. Klikněte pro stažení videa...   4. Klikněte pro stažení videa...

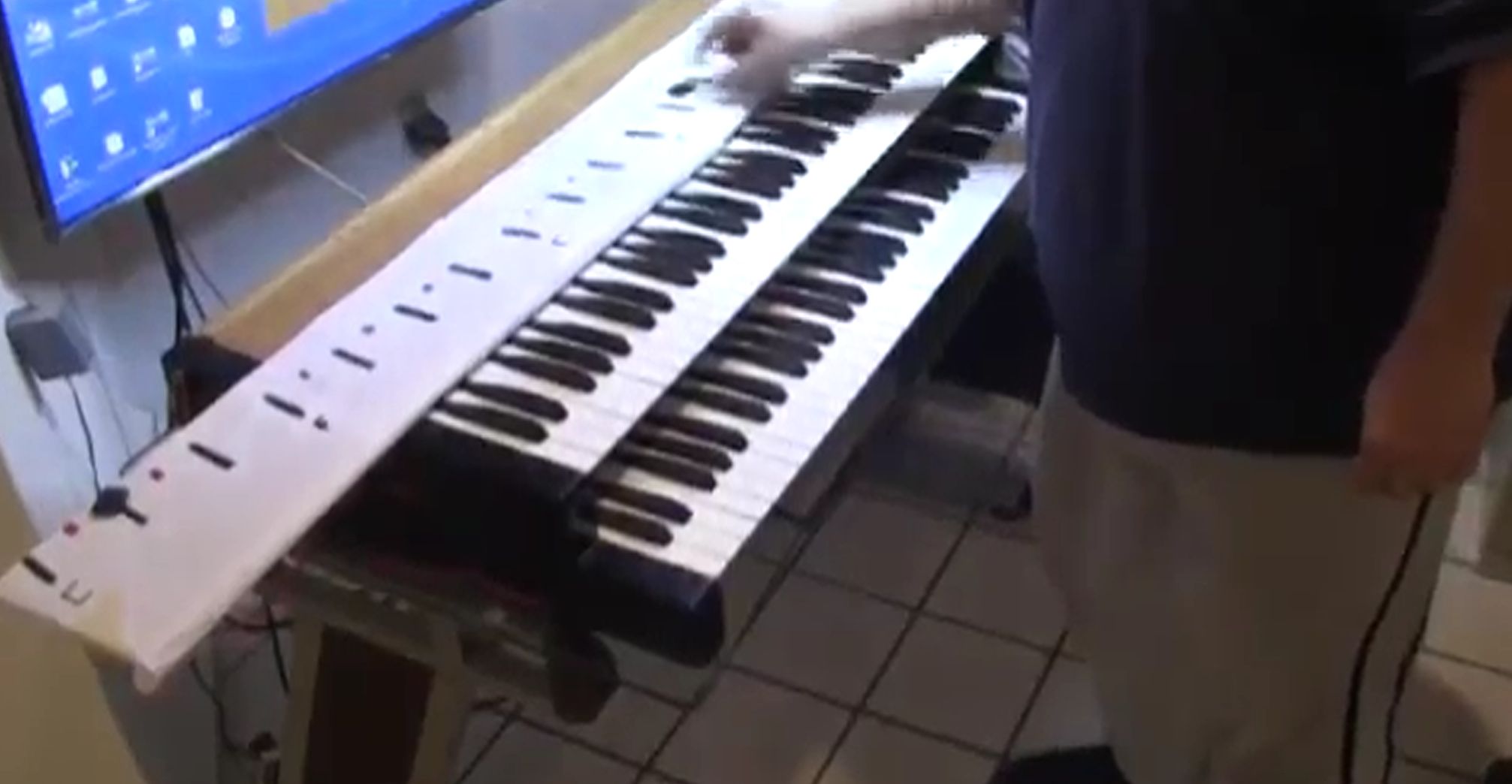

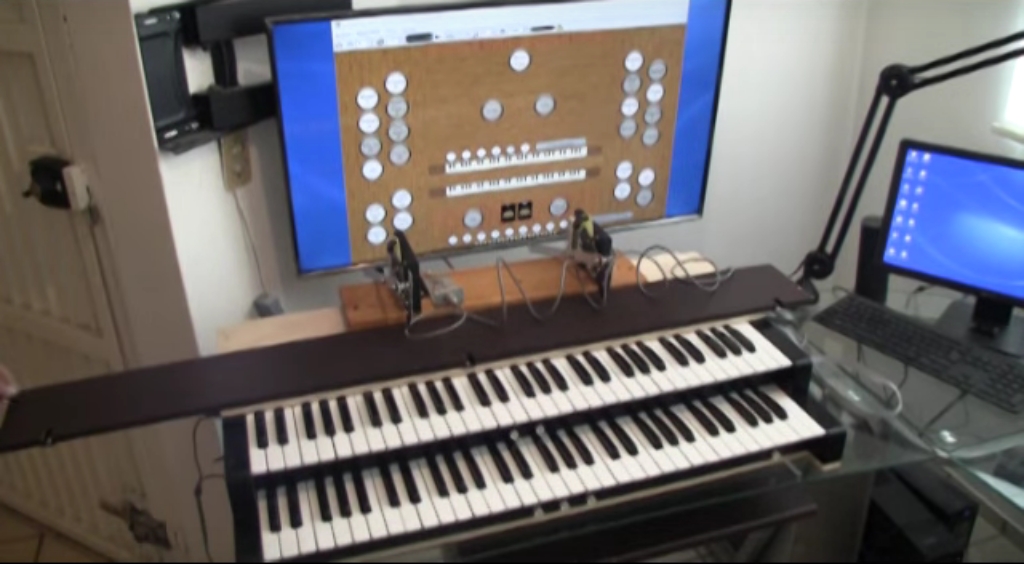

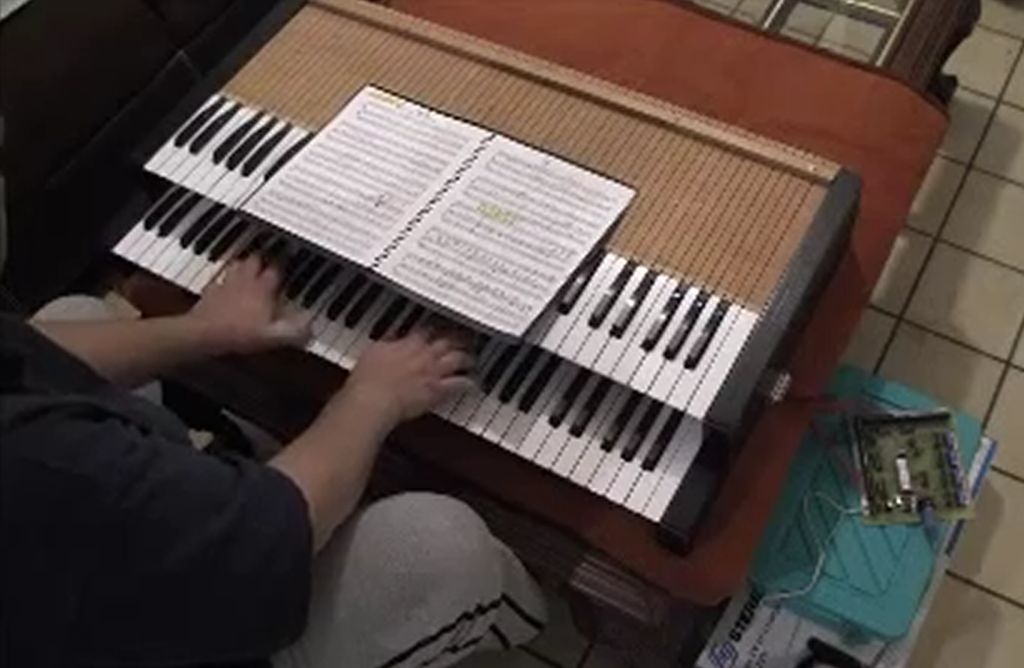

Mexický projekt virtuálních varhan postavených na modulu Berio T-Organ.
Na videích jsou vidět MIDIfikované oba manuály, test budoucí pedálnice a test ovládání rejstříků.
Vše je řešeno jedním modulem T-Organ.

Popis obrázků / videí:

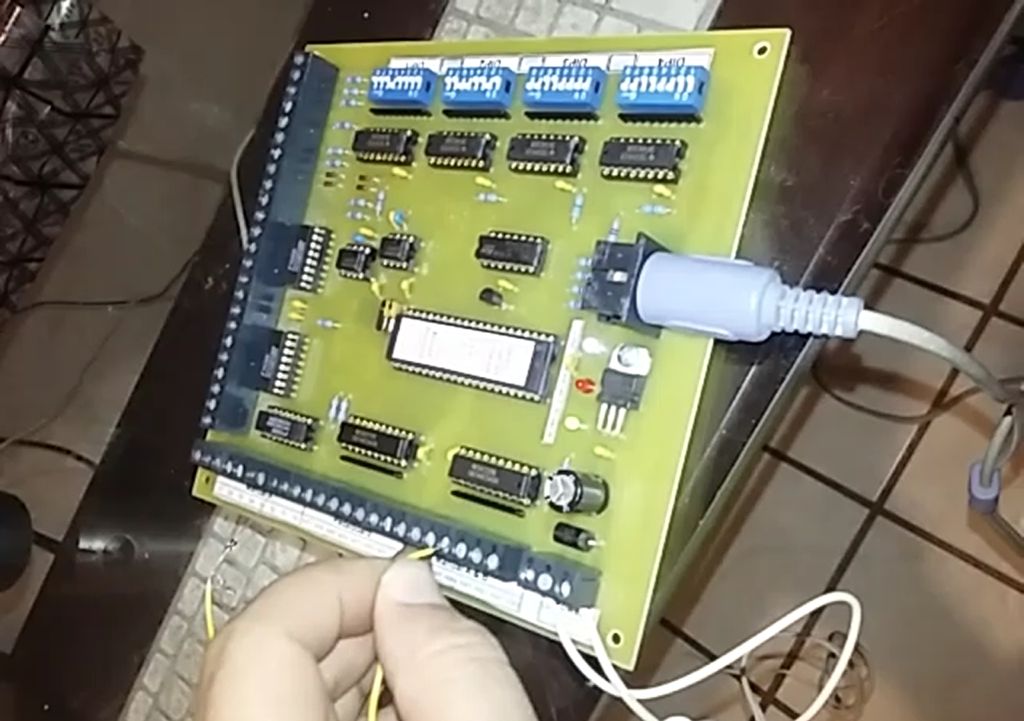

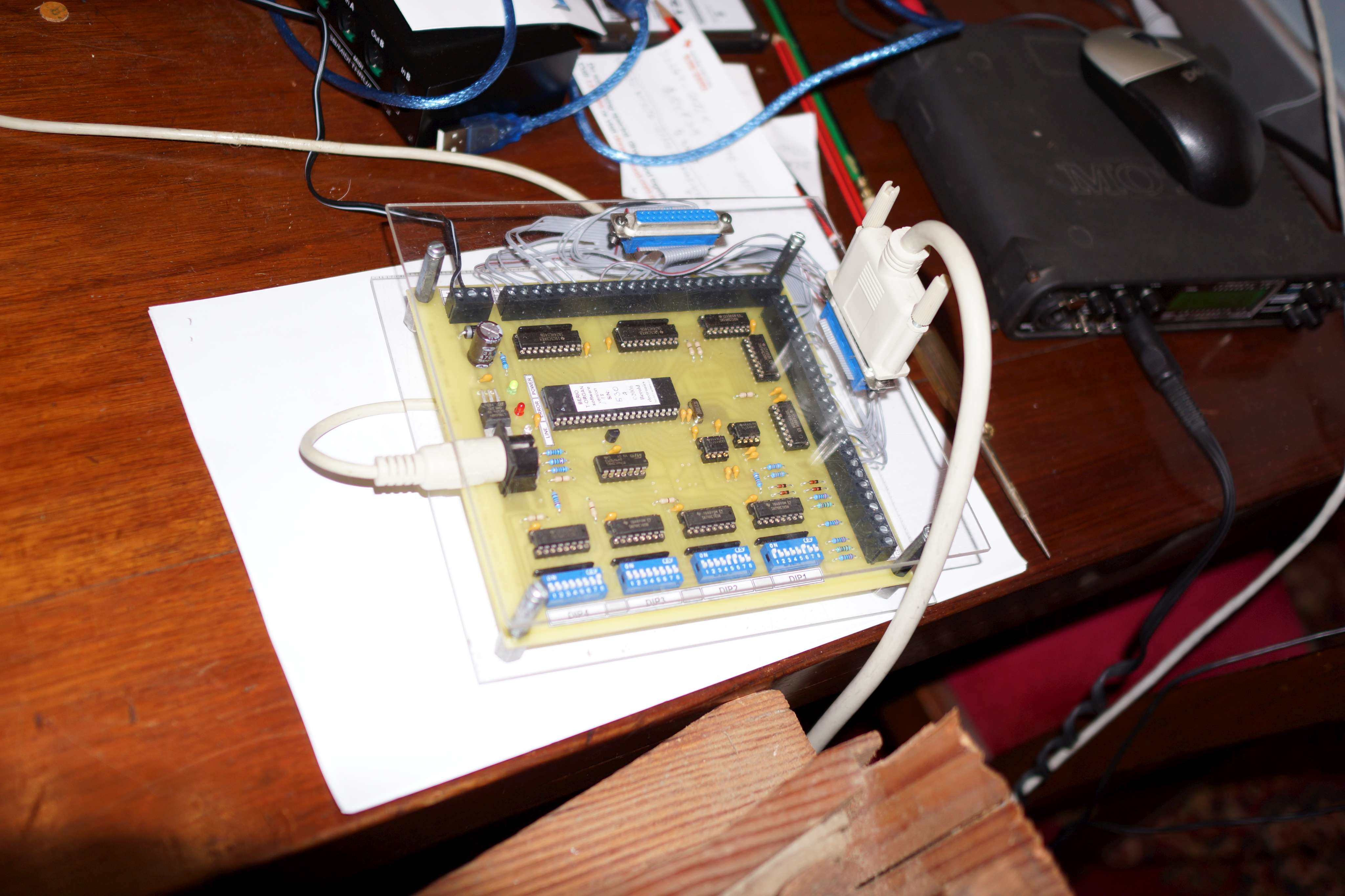

1. - Test modulu T-Organ připojeného k počítači.

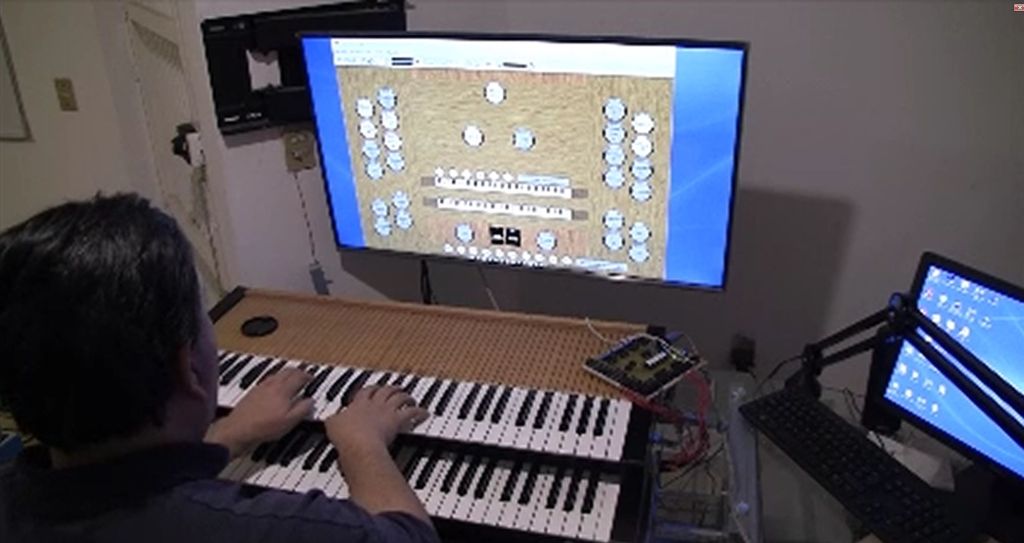

2. - Test hlavního manuálu. Video je rovněž dostupné zde na YouTube.
3. - Test vedlejšího/druhého manuálu.
4. - Test pedálnice. Video je rovněž dostupné zde na YouTube.

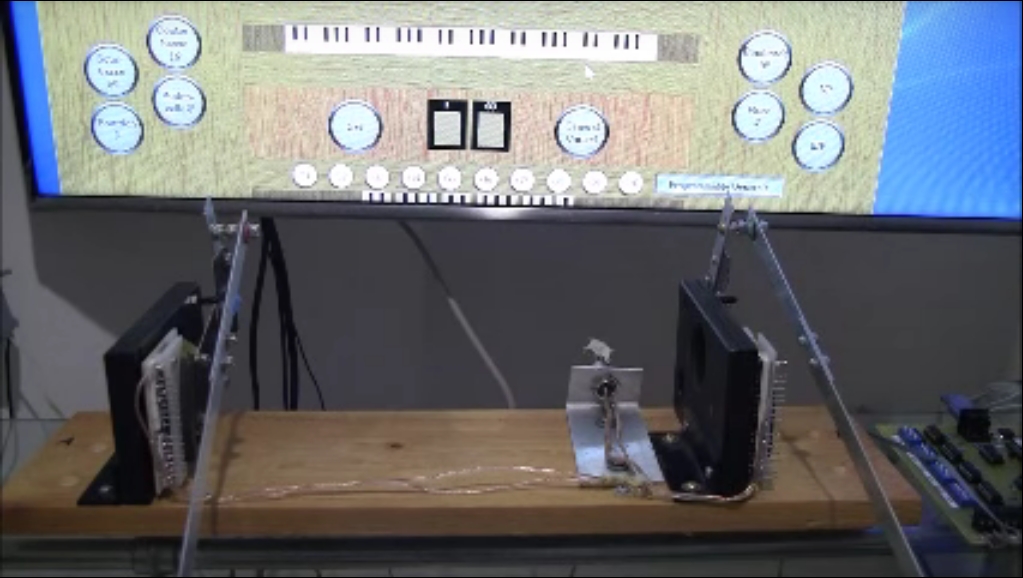

5. - Test pedálů / kontinuálních kontrolerů. Video je rovněž dostupné zde na YouTube.

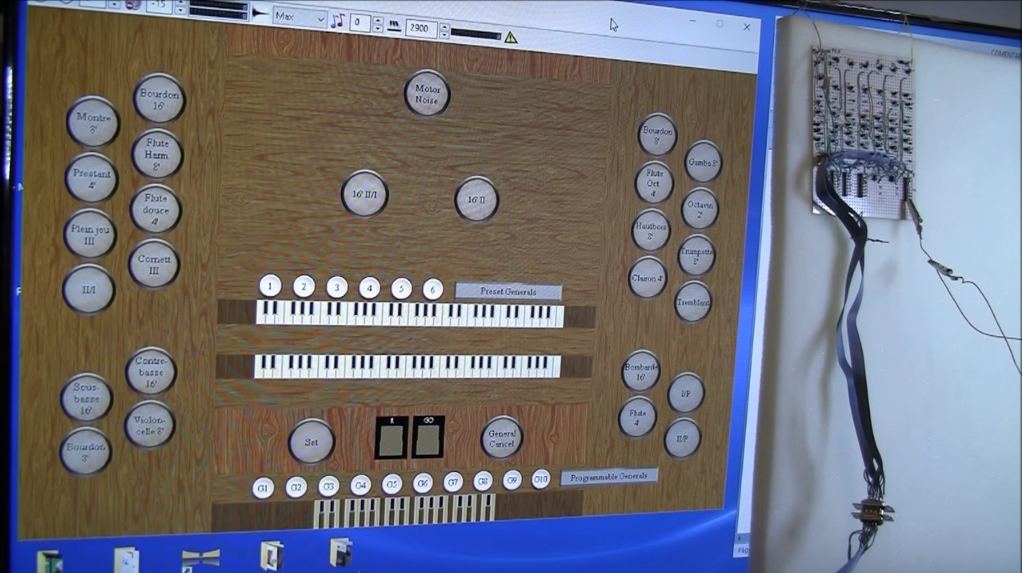

6. - Test ovládání rejstříků / registrů. Video je rovněž dostupné zde na YouTube.
7. - Test všeho hotového. Video je rovněž dostupné zde na YouTube.

Obrázky:

5. Klikněte pro zvětšení...   6. Klikněte pro zvětšení...   7. Klikněte pro zvětšení...

Videa ke stažení (formát mp4):

5. Klikněte pro stažení videa...   6. Klikněte pro stažení videa...   7. Klikněte pro stažení videa...

Děkujeme za zaslané obrázky!

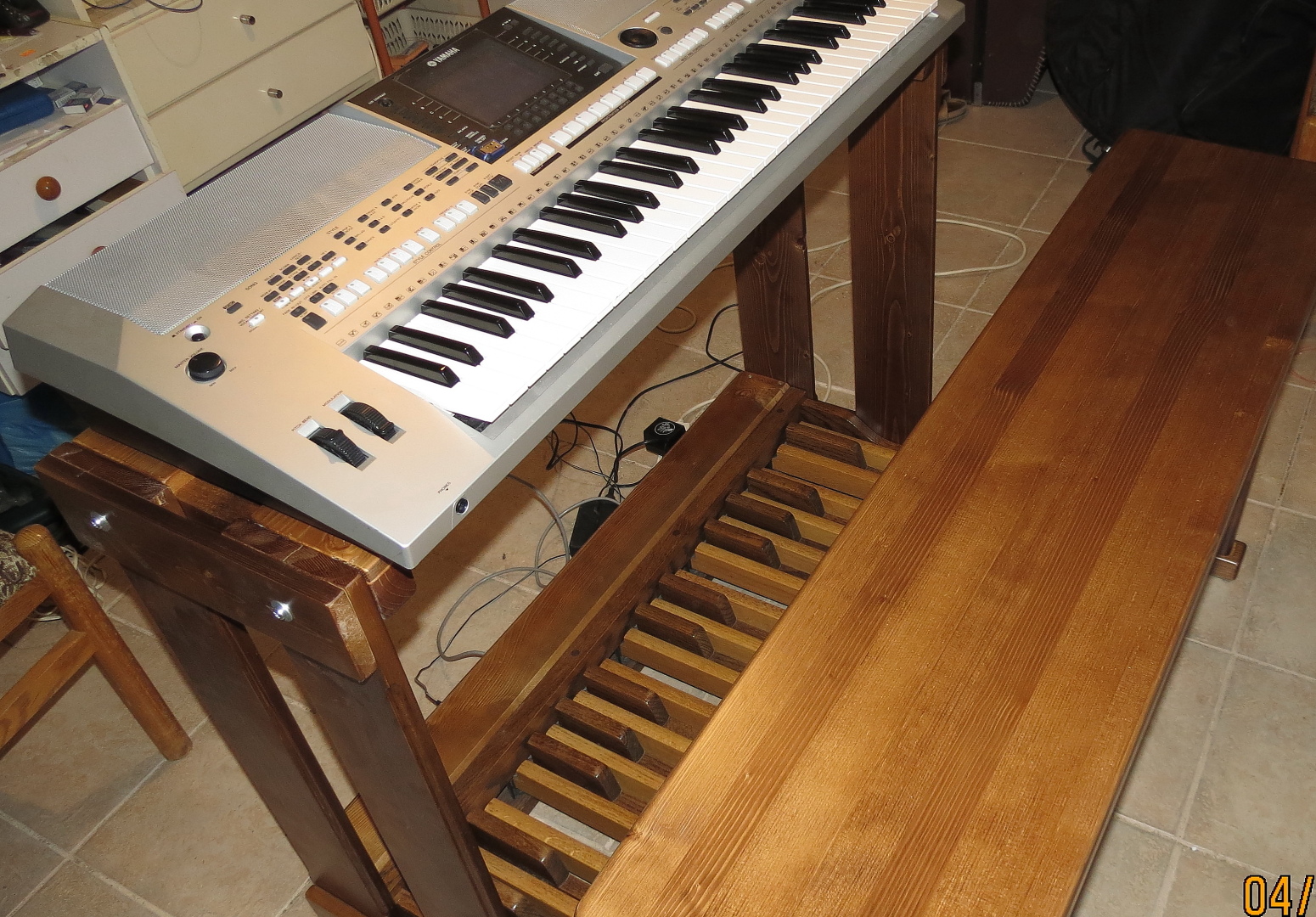

Malé Karpaty (oblast), Slovensko, rok 2015.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

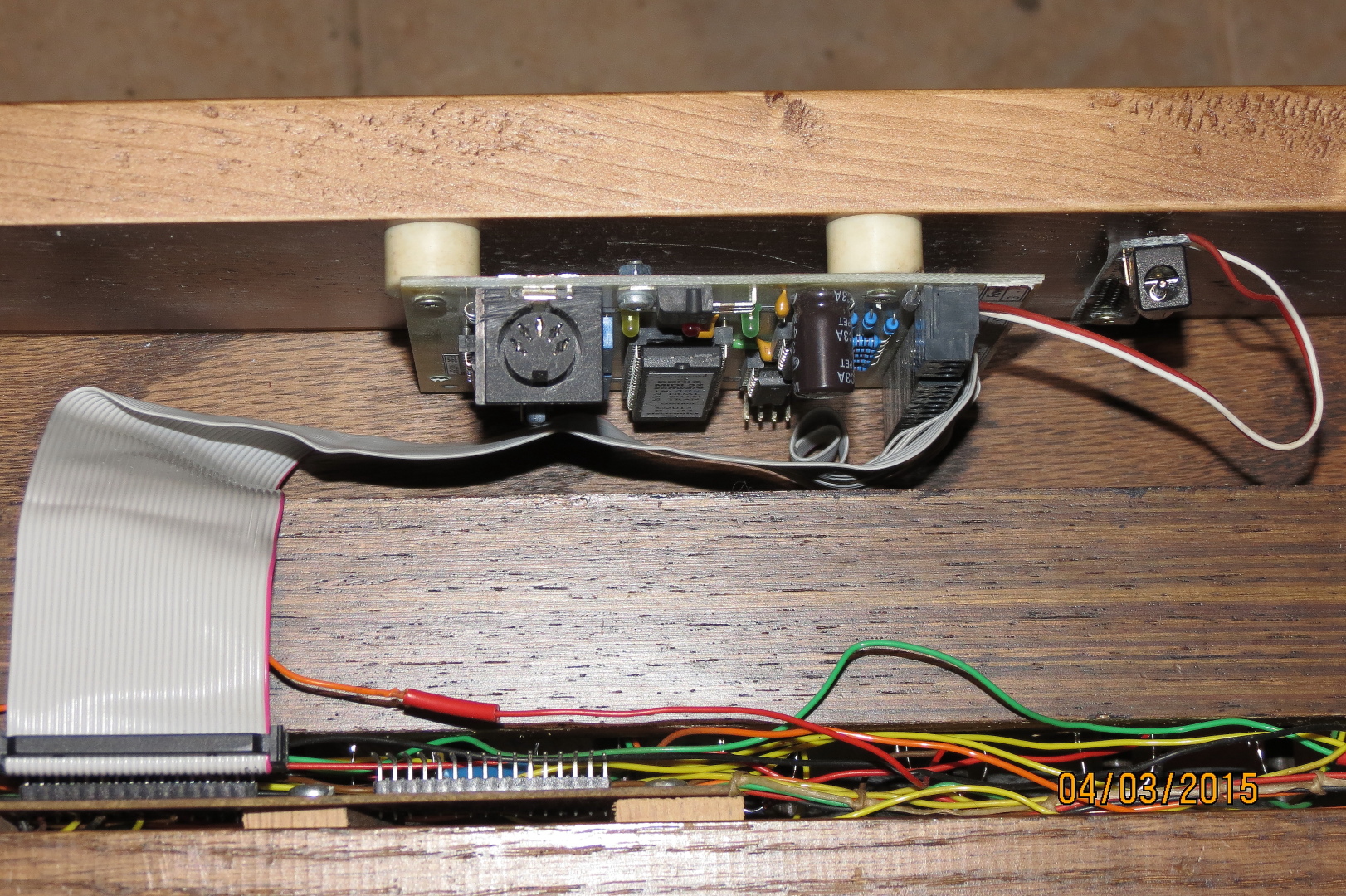

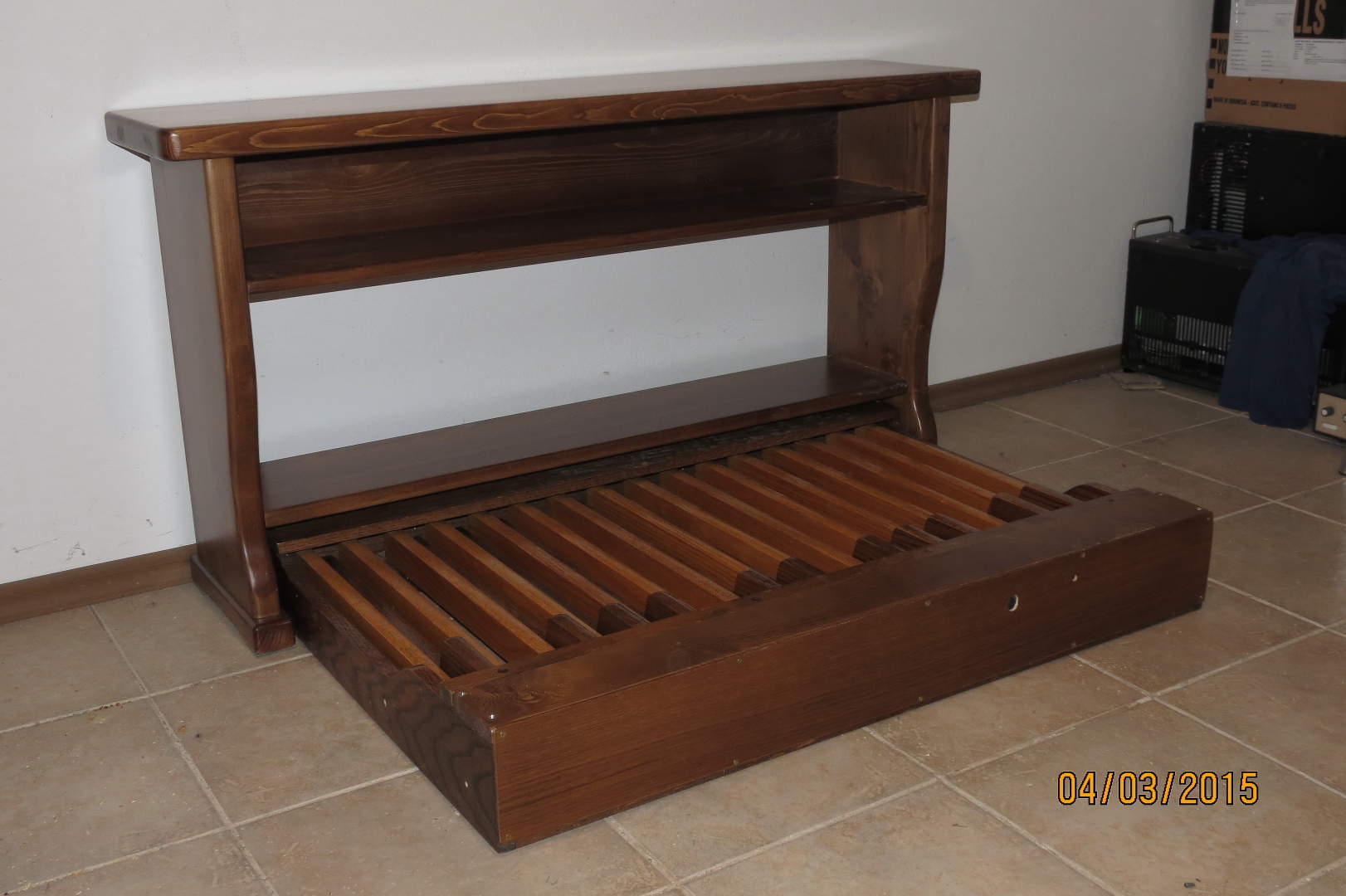

Aplikace modulu Berio MIDI 32.

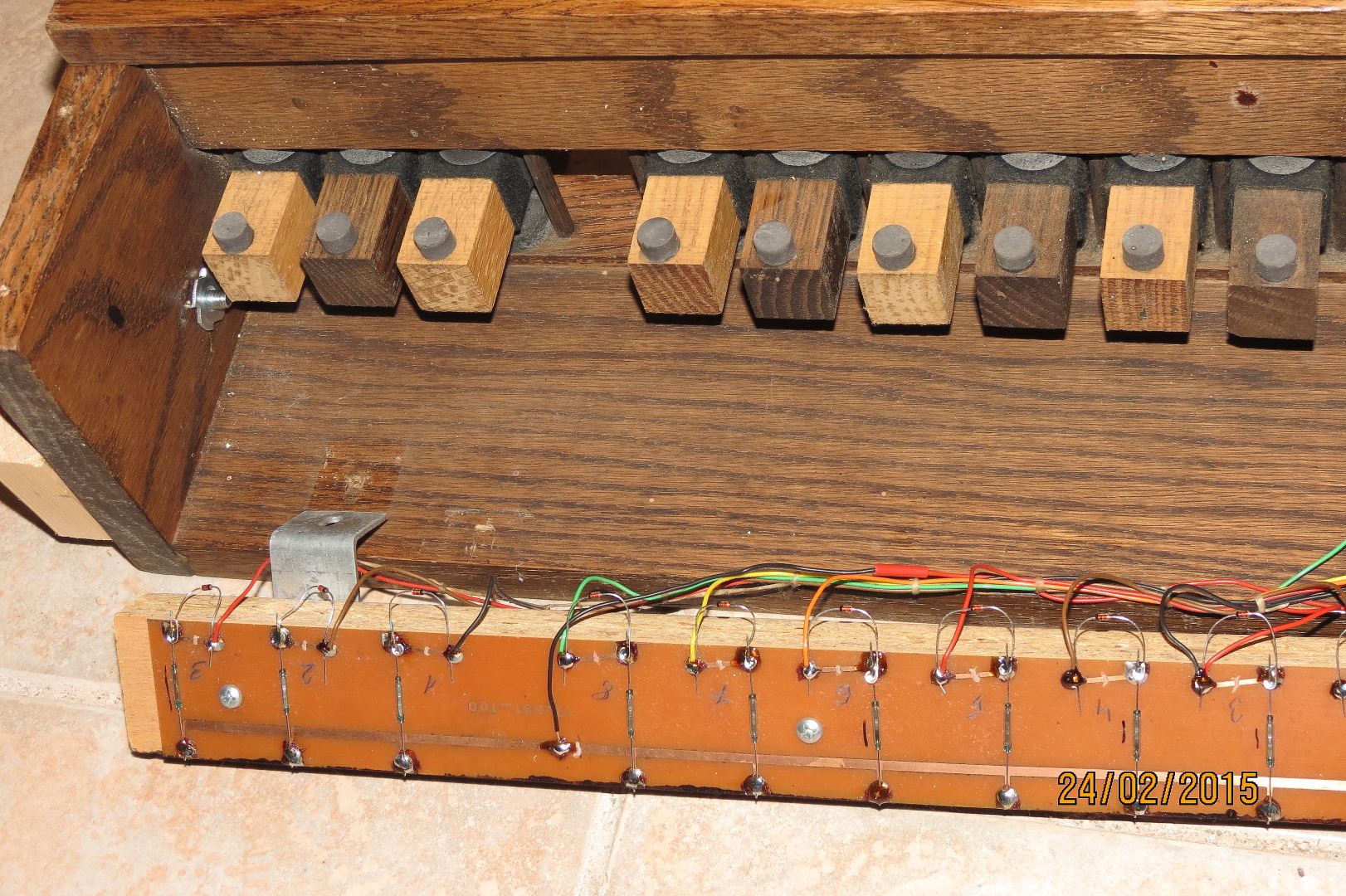

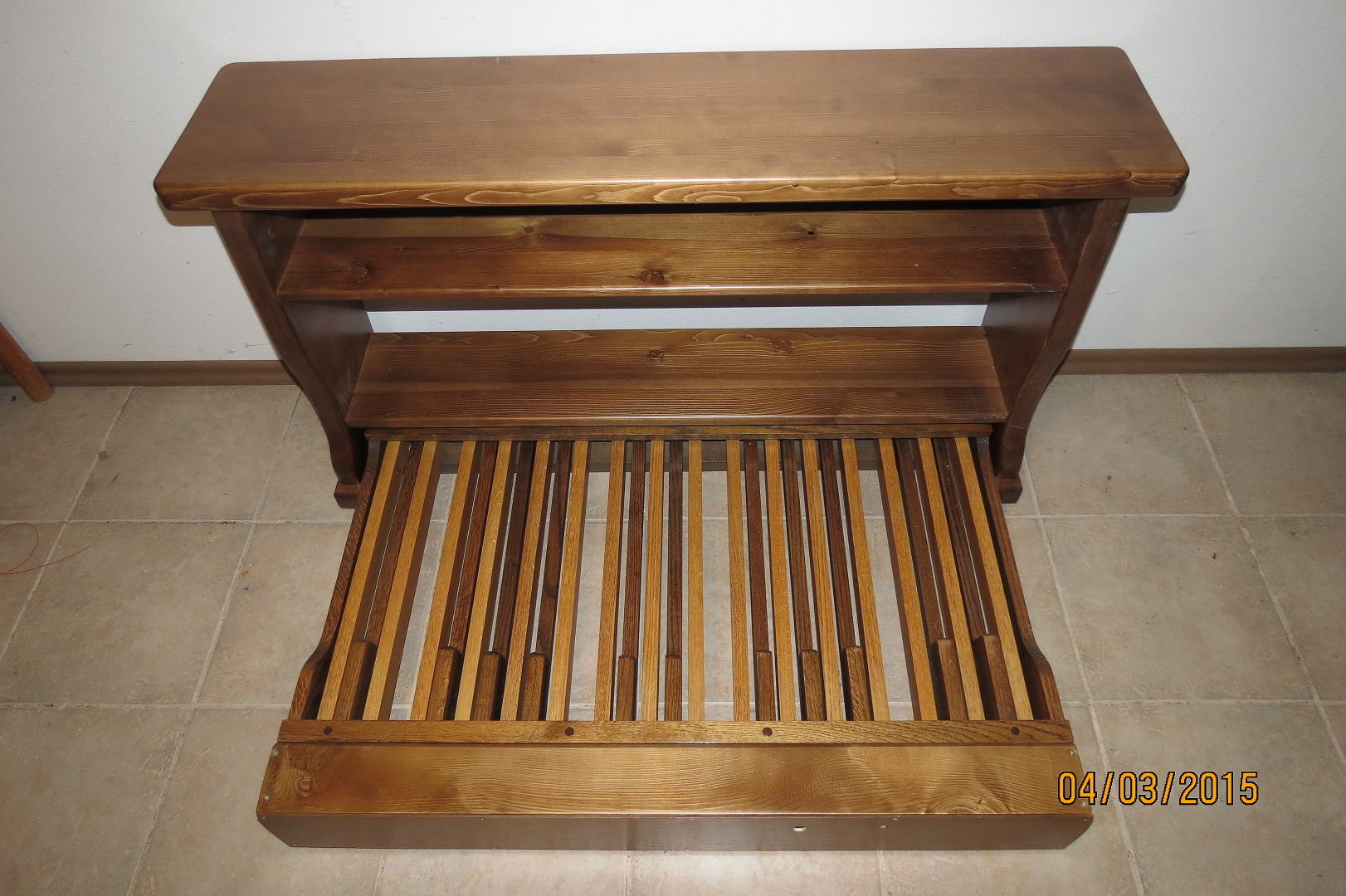

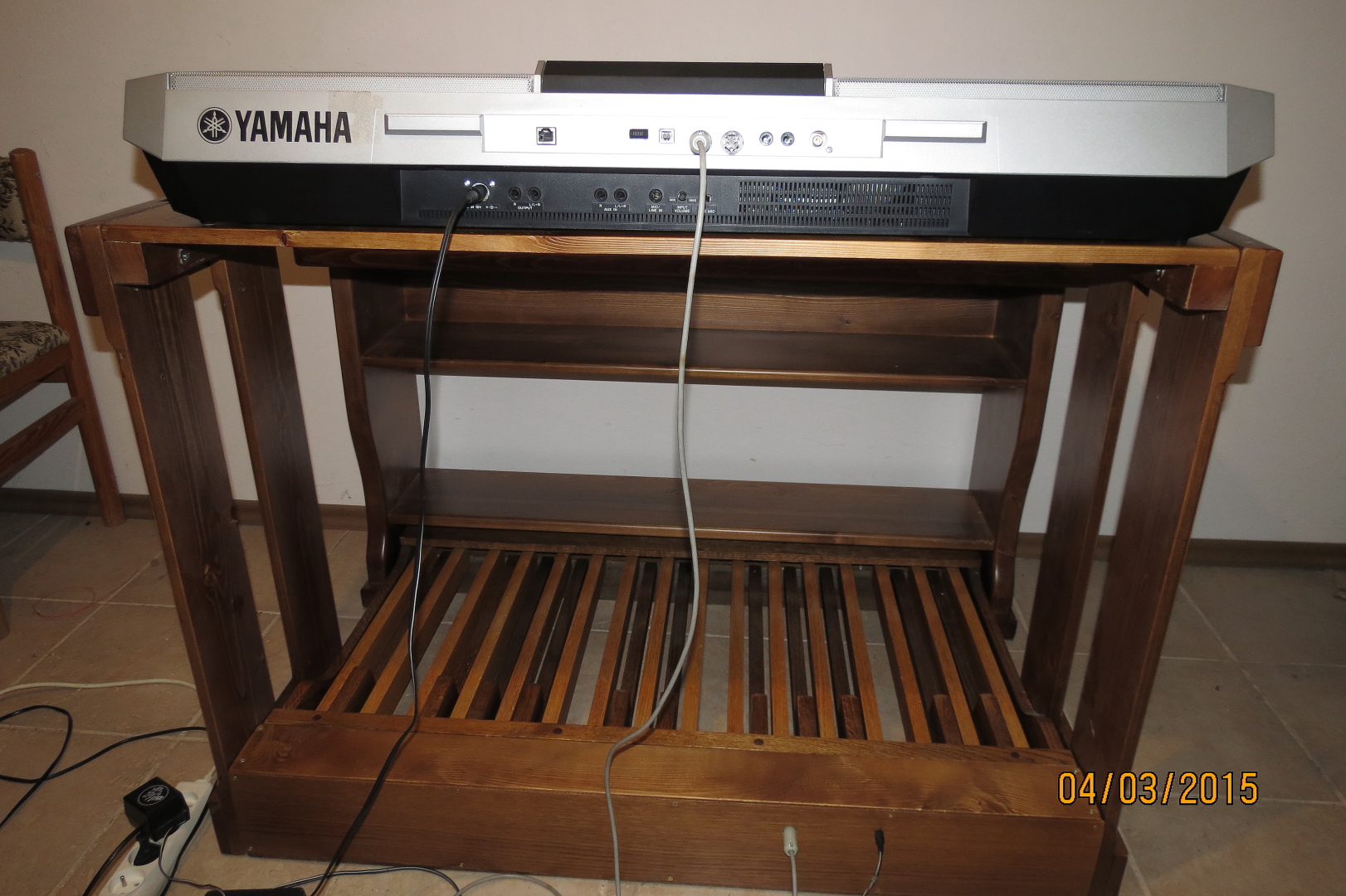

Přestavba starší pedálnice na MIDI.
Děkujeme za zaslané obrázky.


Melbourne, Austrálie, rok 2014.

1 Klikněte pro zvětšení... 2 Klikněte pro zvětšení... 3 Klikněte pro zvětšení... 4 Klikněte pro zvětšení...

5 Klikněte pro zvětšení... 6 Klikněte pro zvětšení... 7 Klikněte pro zvětšení...


Pedálnice, Swell pedál, Crescendo pedál a všechny ovladače pod manuály jsou konvertovány do MIDI modulem Berio T-Organ.
Virtuální varhanní systém je poměrně robustní: Hewlett Packard Z800 Workstation s Dual 6-core Xeons a 48GB RAM – Hauptwerk software (plná verze) spolu s modifikovaným sample setem Sonus Paradisi Laurenskerk Rotterdam Marcussen (Main Organ).

Popis obrázků:

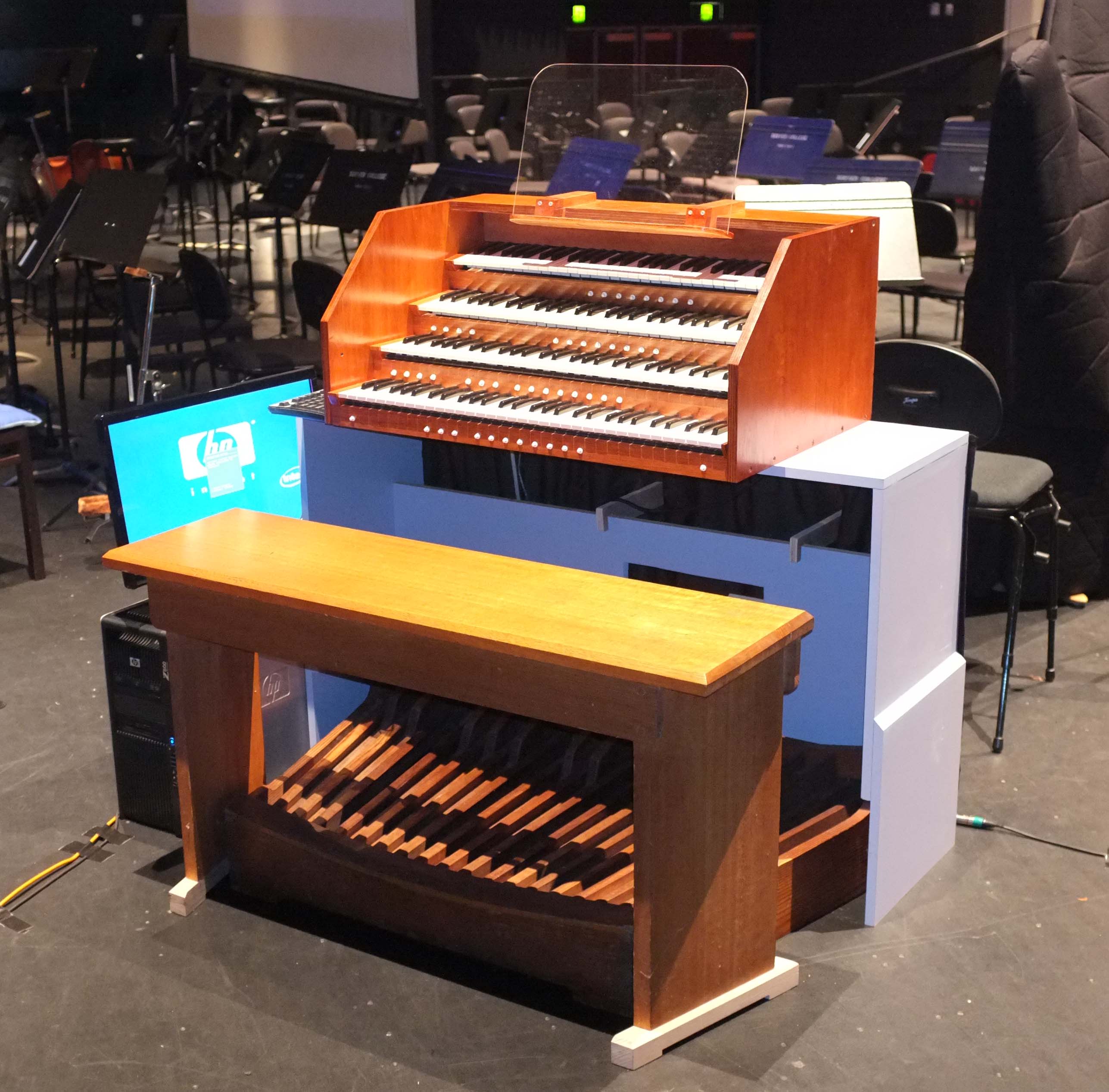

1 - Kompletní nástroj umístěný v orchestřišti Zelman Memorial Symphony Orchestra.

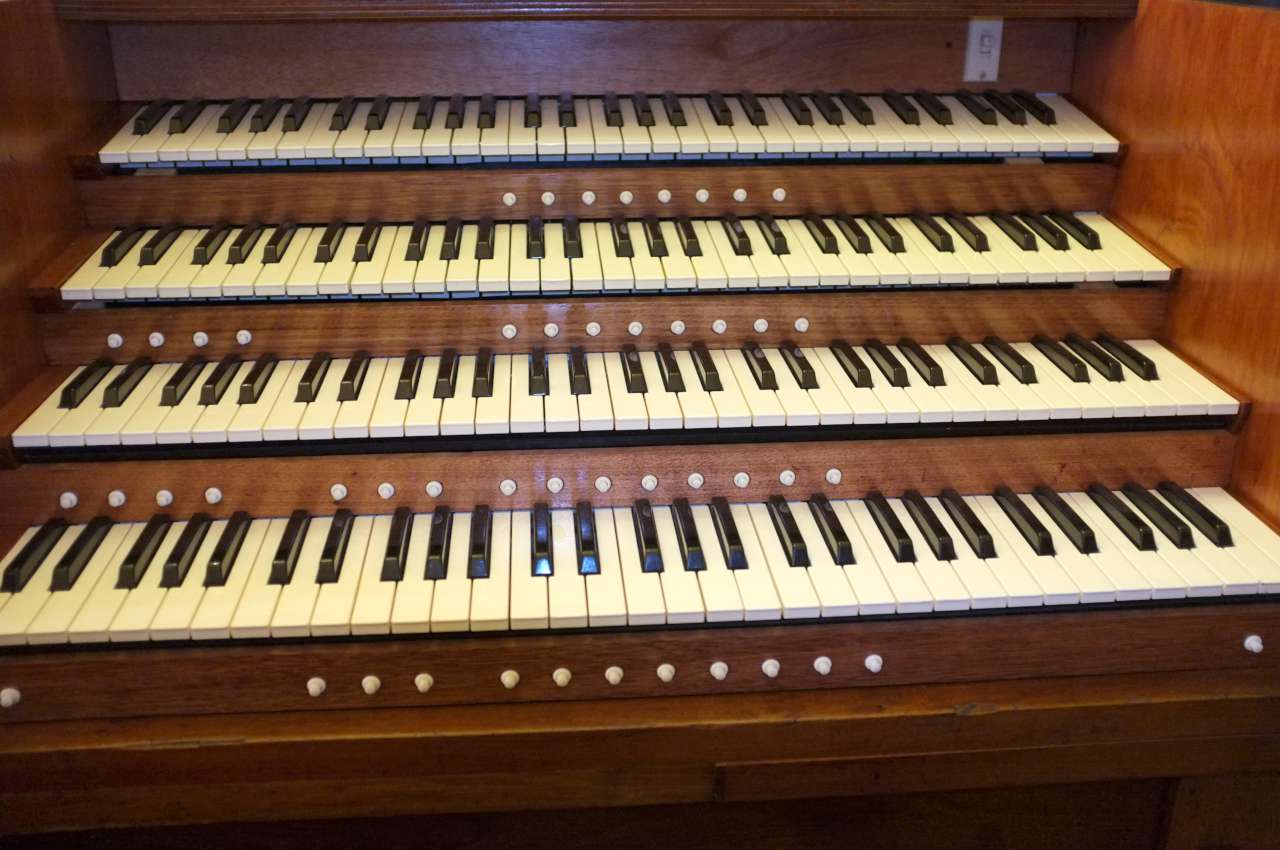

2 - Manuály s ovladači.

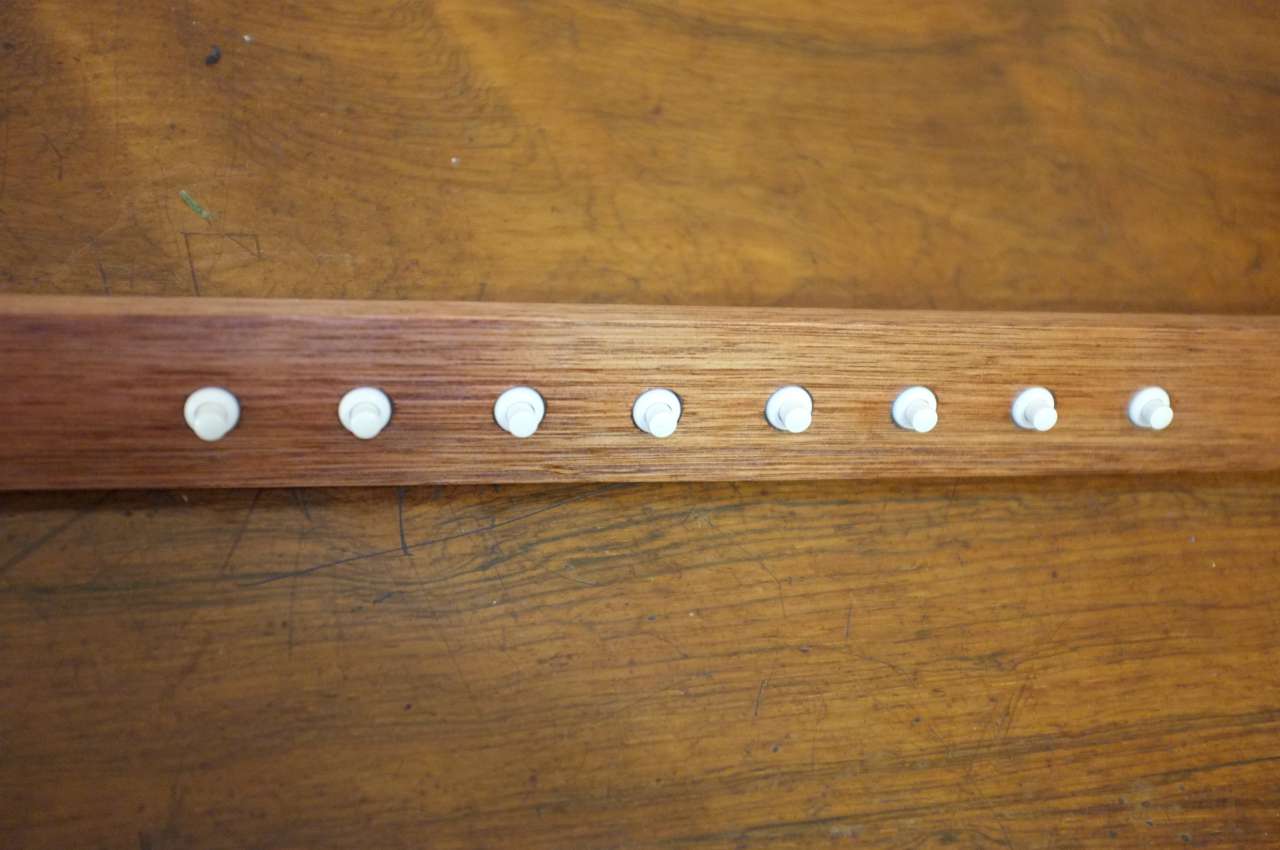

3 - Ovladače sklopek jednoho manuálu při výrobě. Pohled zepředu. Jsou použity plastové mikrospínače.

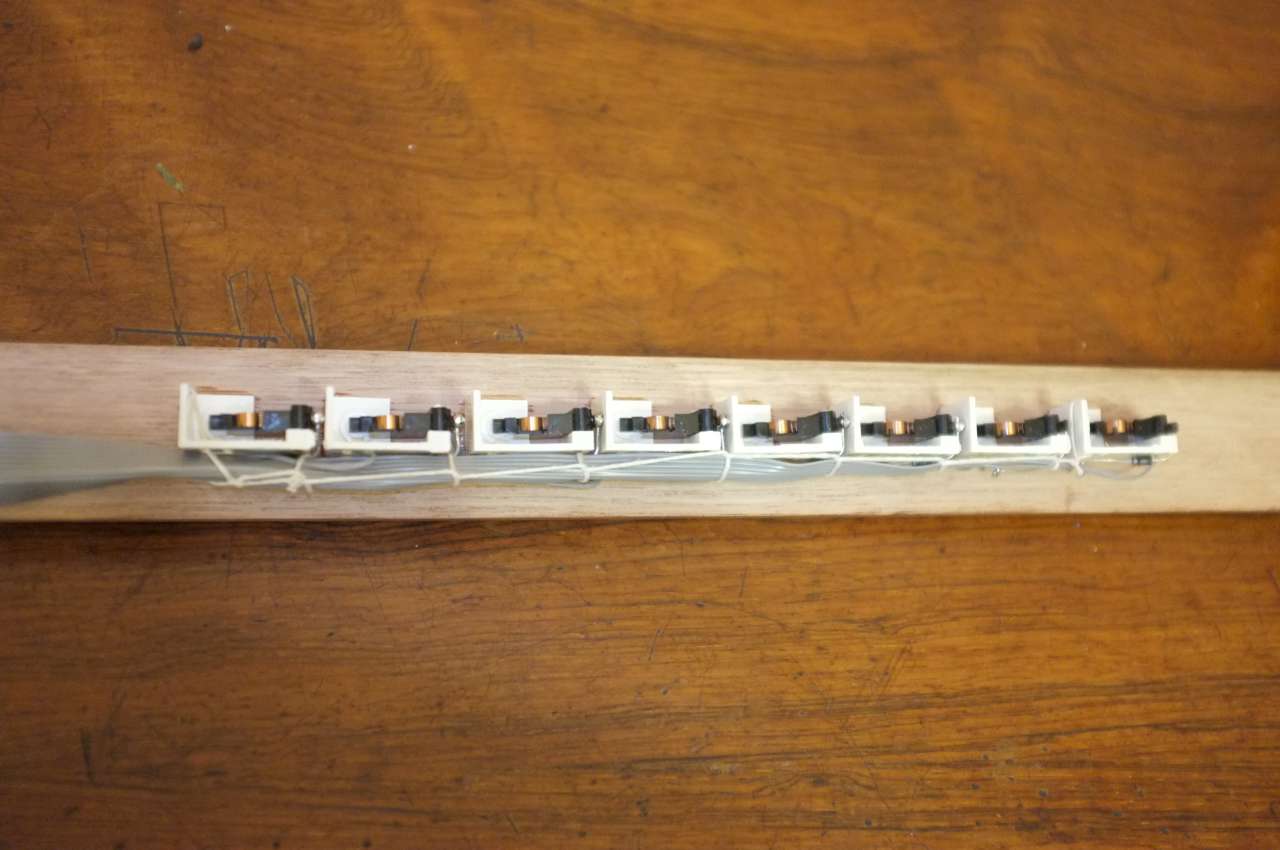

4 - Ovladače sklopek jednoho manuálu při výrobě. Pohled zezadu. Diody jsou skryté pod plochým kabelem.

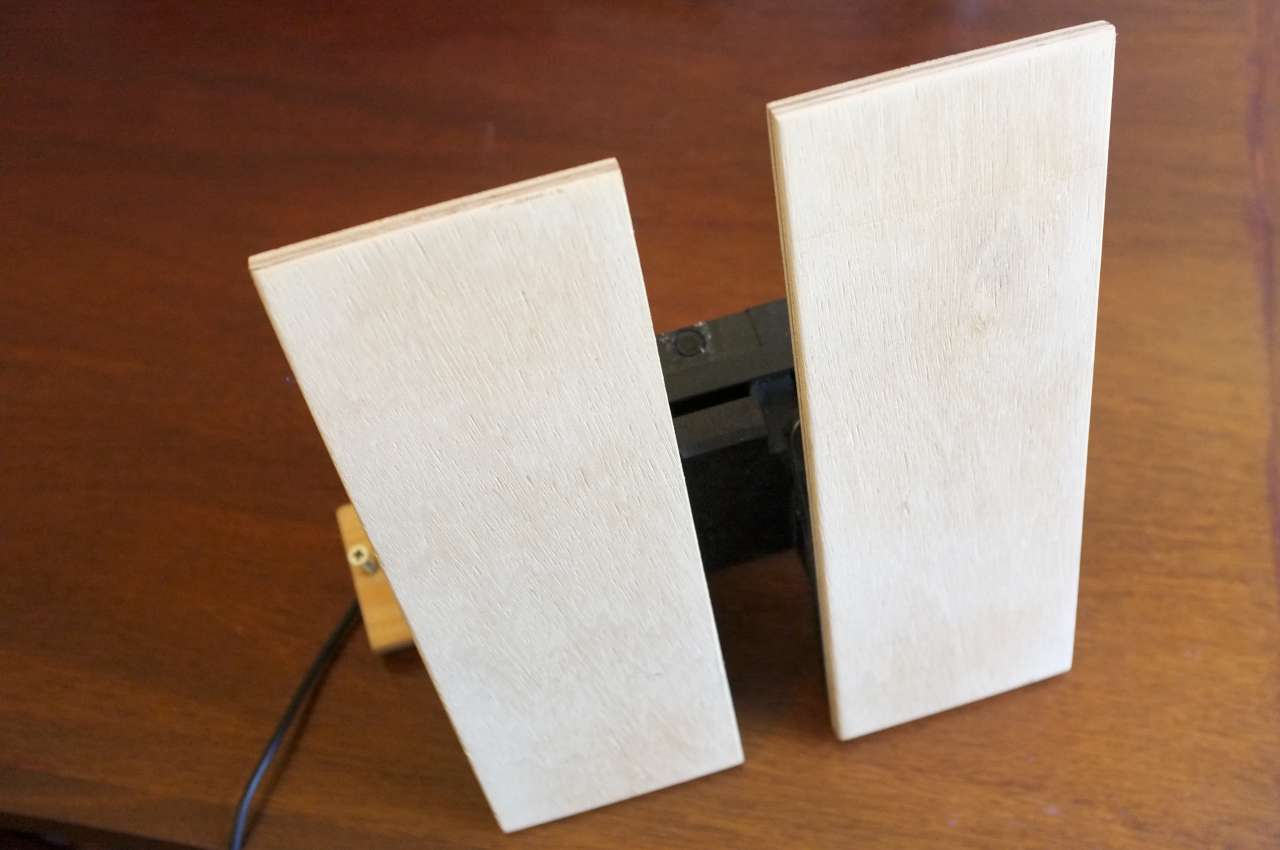

5 - Pedály kontinuálních kontrolerů. Byly použity pedály z počítačové hry, nyní lehce upravené. Levý pedál je Swell, pravý Crescendo. Každý z nich se prefektně mapuje do Hauptwerku s využitím vstupů kontinuálních kontrolerů T-Organu.

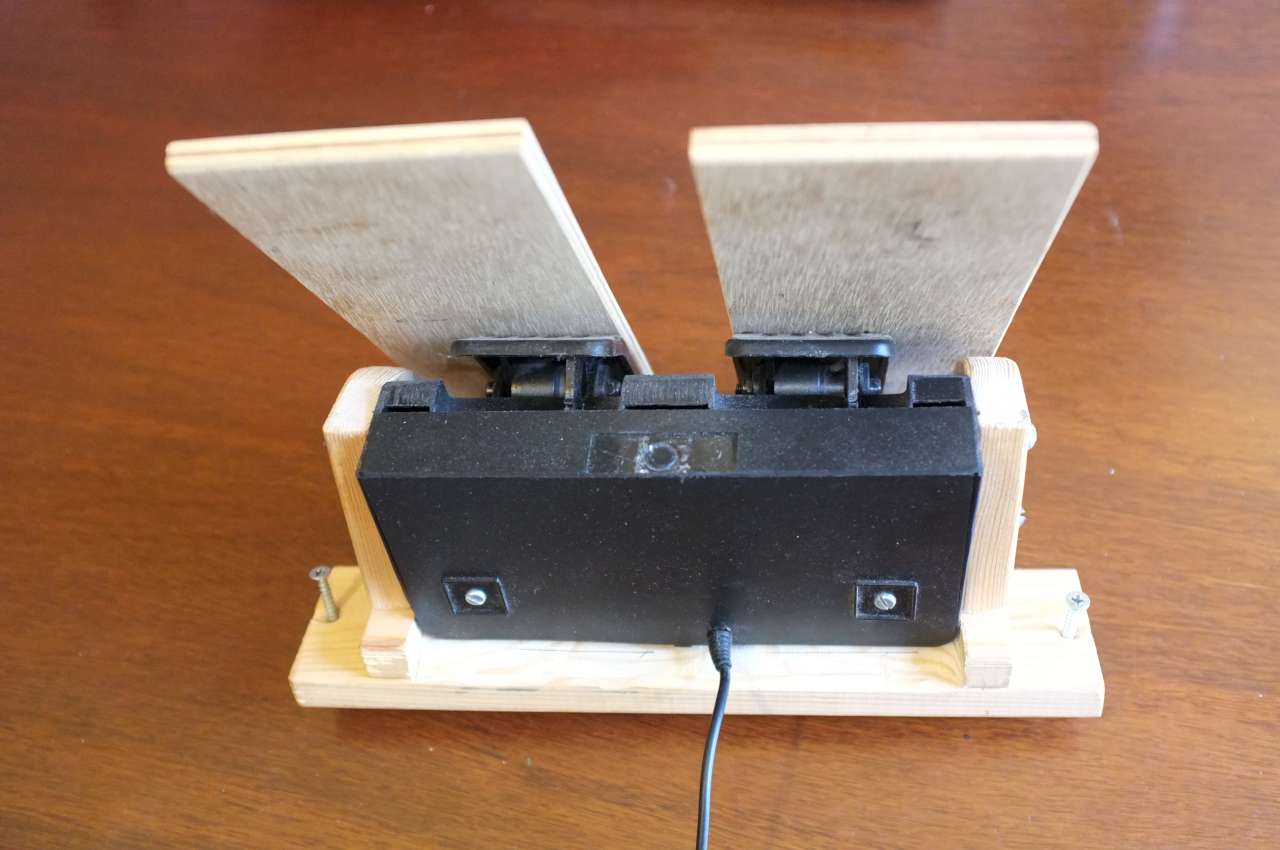

6 - Pedály kontinuálních kontrolerů. Pohled zezadu.

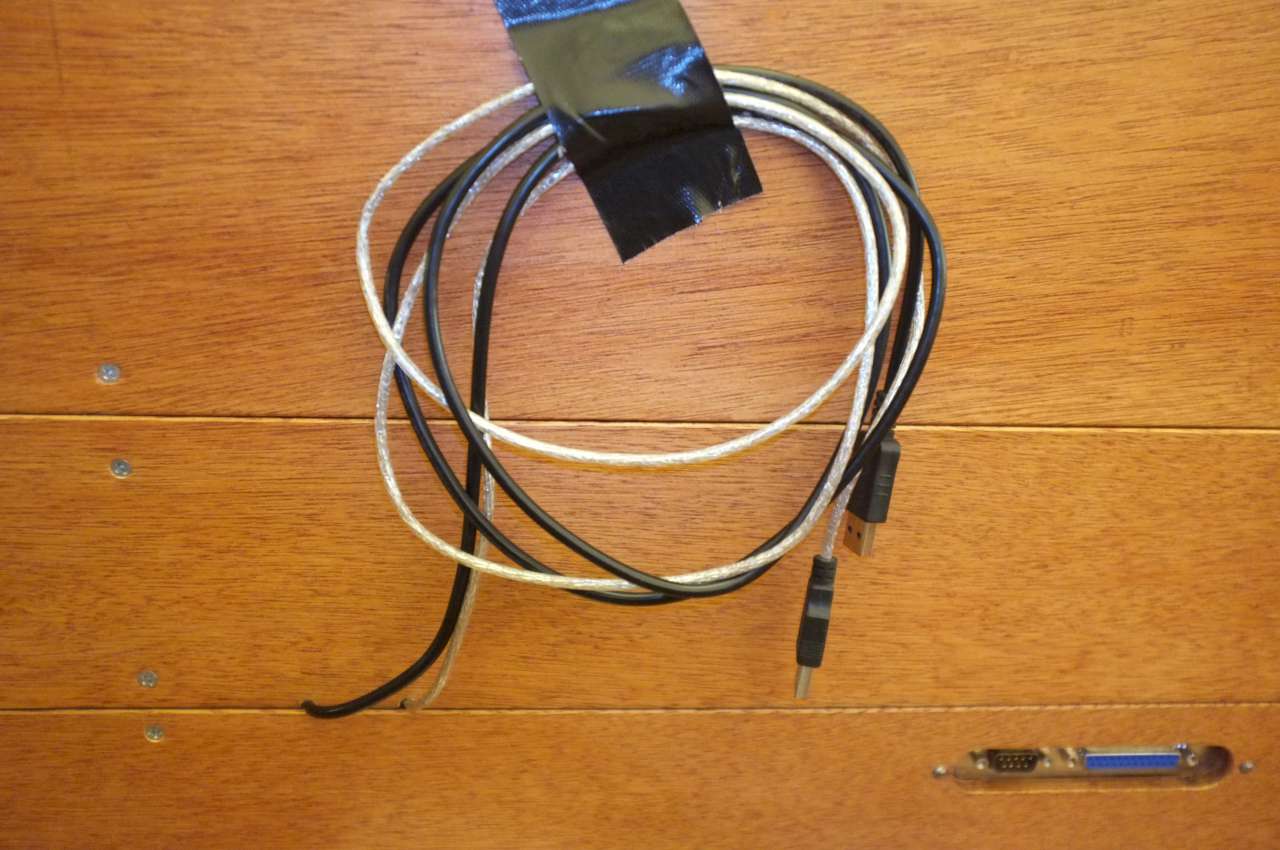

7 - Pohled zezadu na varhanní stůl. Použity jsou dva D-konektory. 9 pinový pro kontinuální kontrolery, 25 pinový ke kontaktům pedálnice a do budoucna pro "toe pistons".

Děkujeme za zaslané obrázky a jejich vynikající popis.

První fáze projektu (jaro 2014):

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

Aplikace modulu T-Organ.

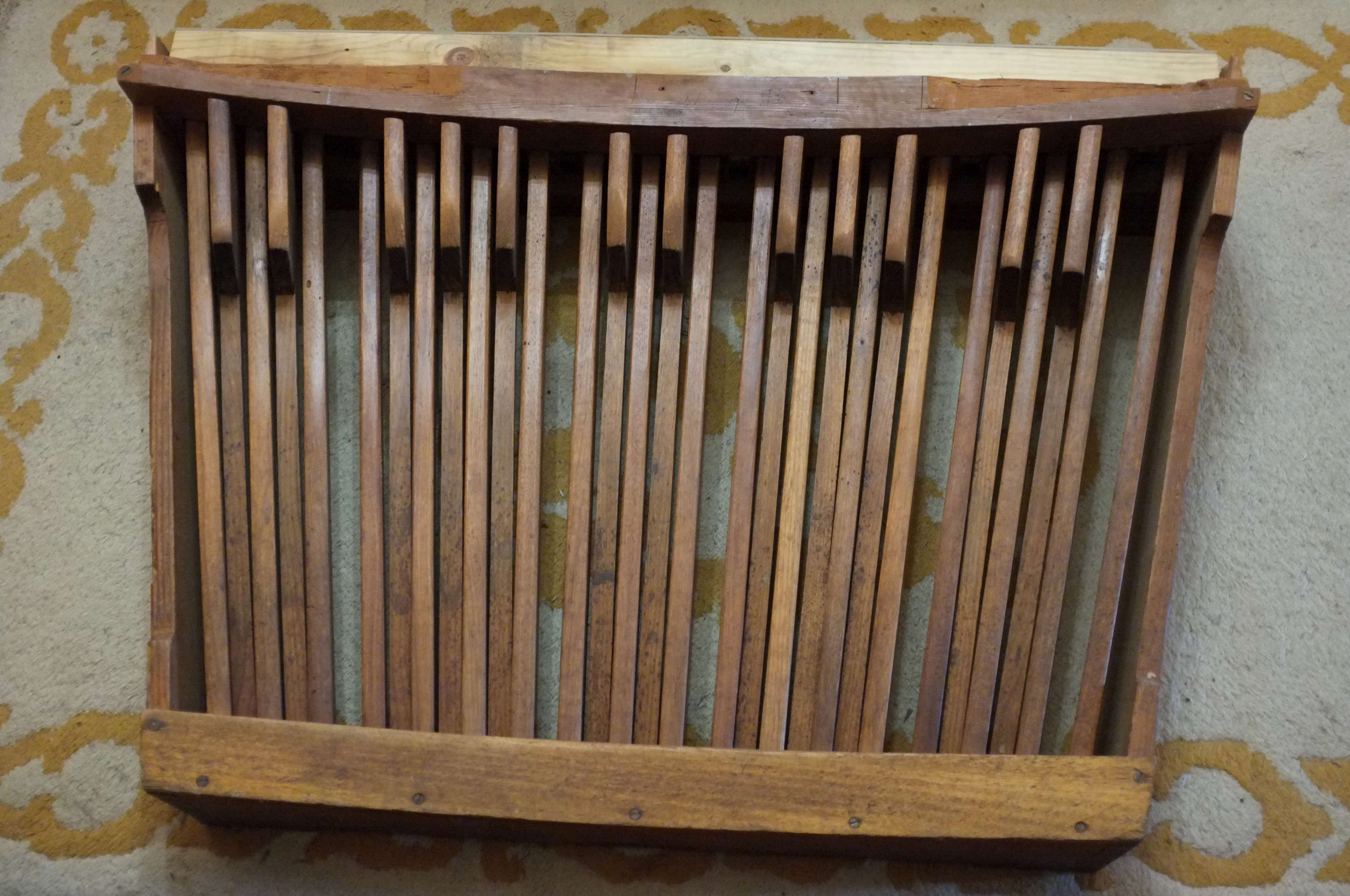

V první fázi restaurování nástroje je MIDIfikována pedálnice pocházející z píšťalových varhan z roku 1910.

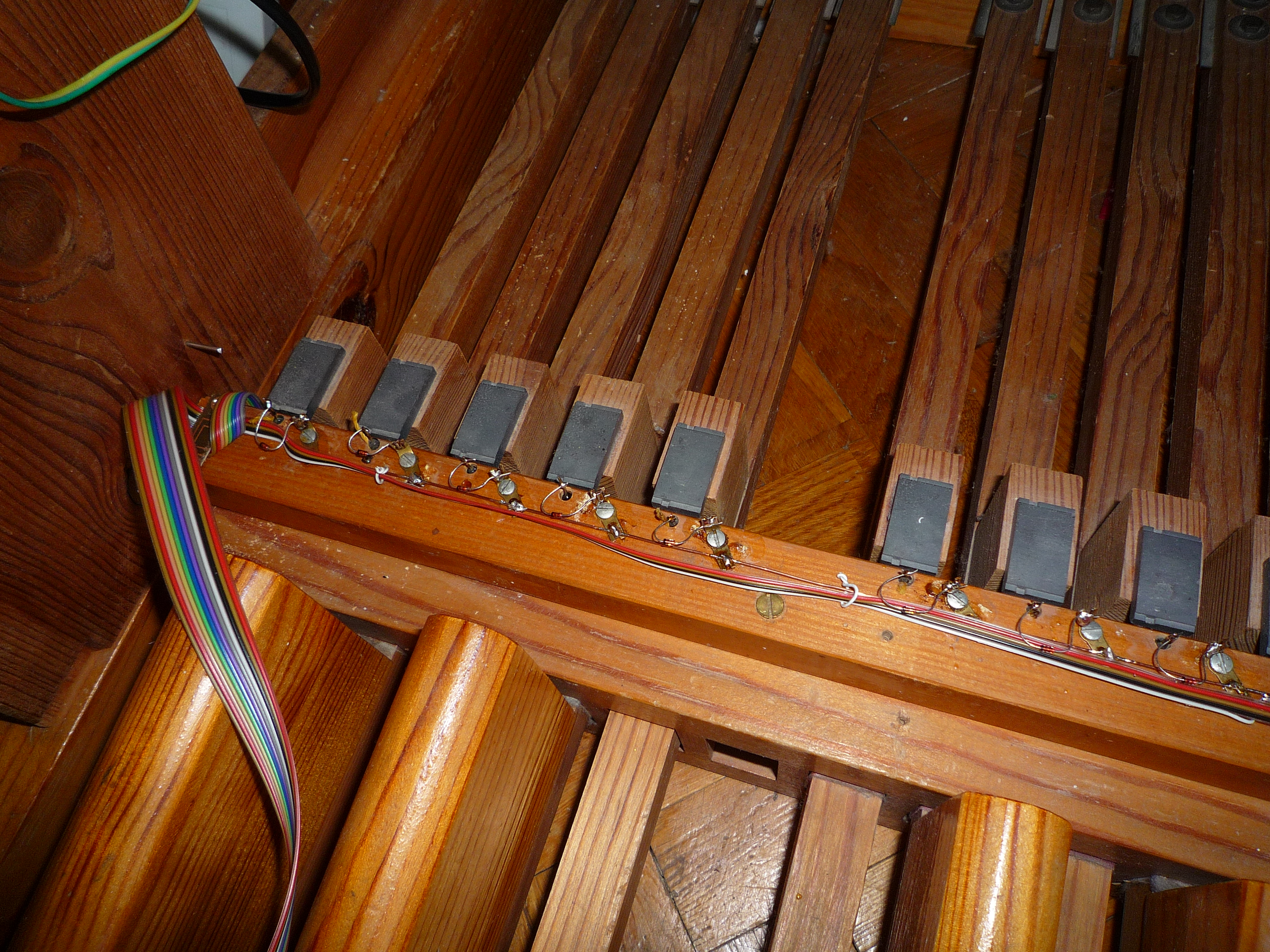

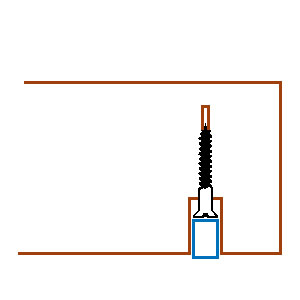

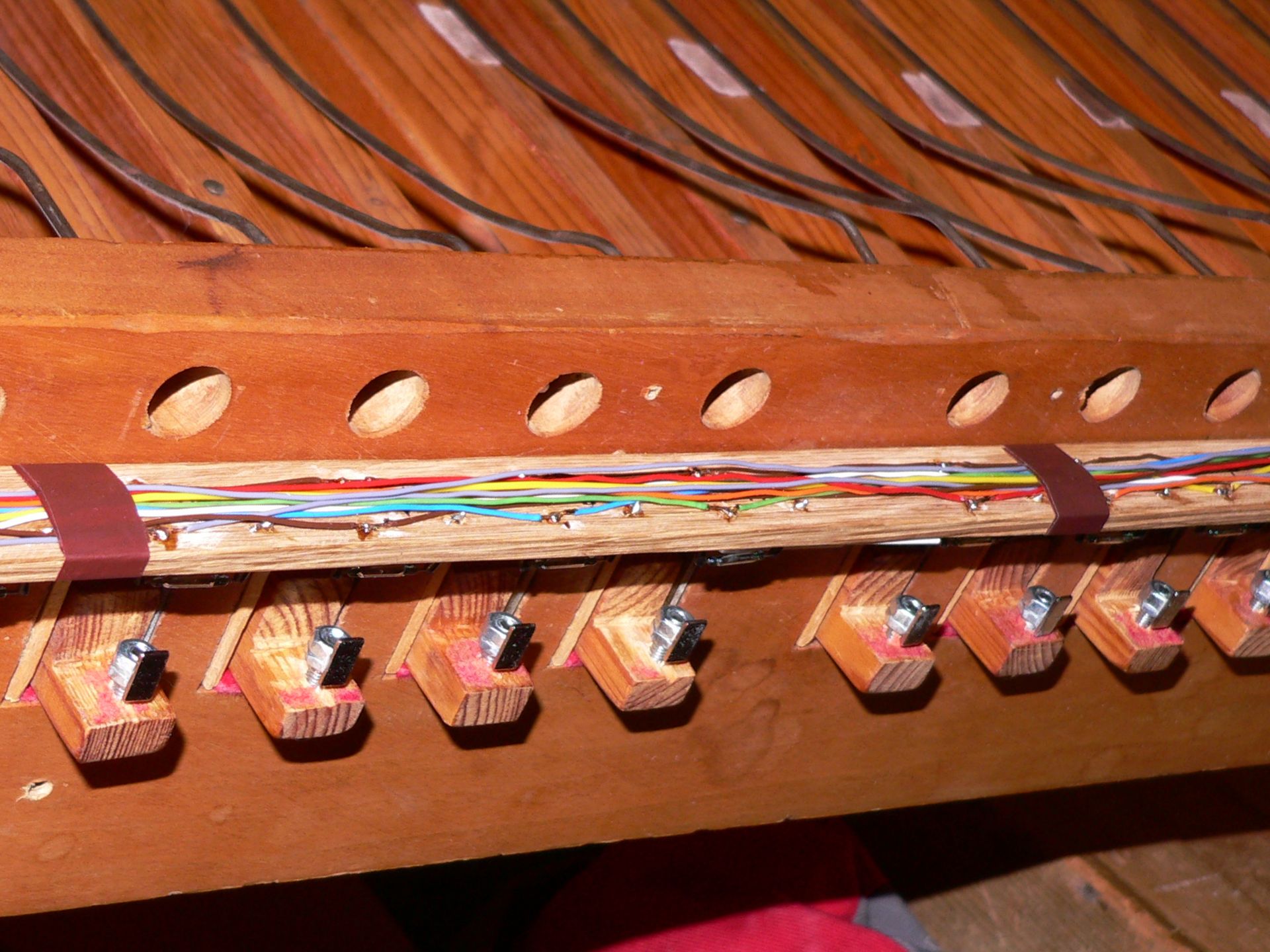

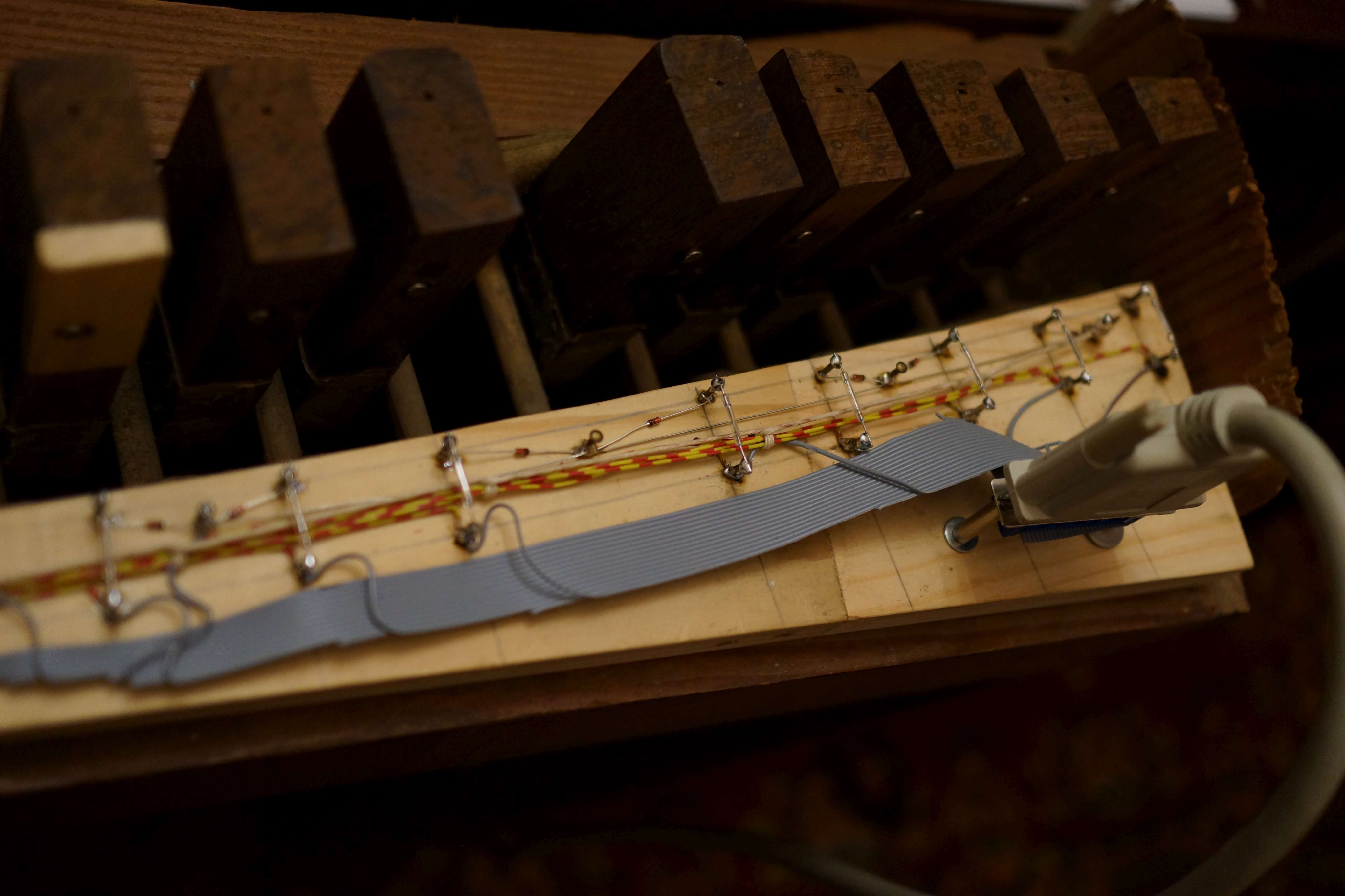

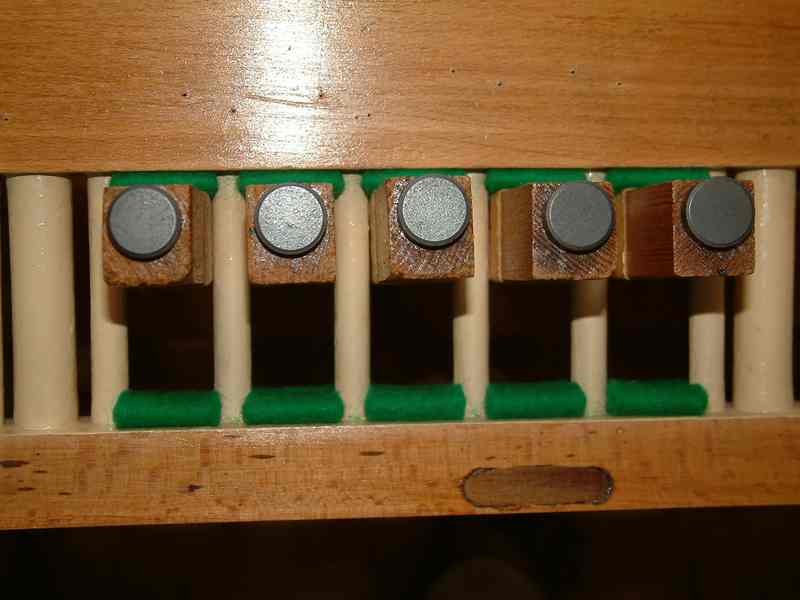

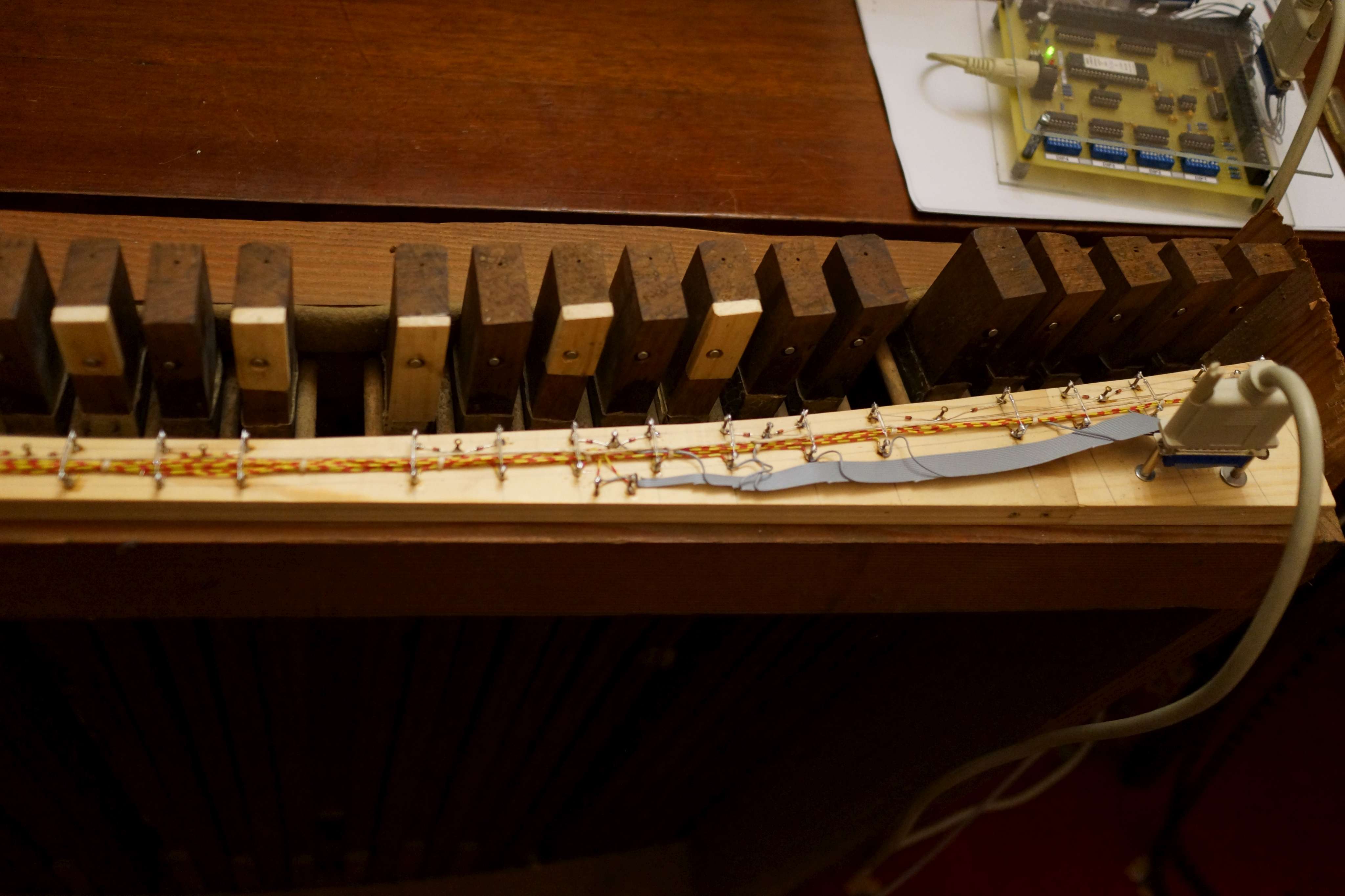

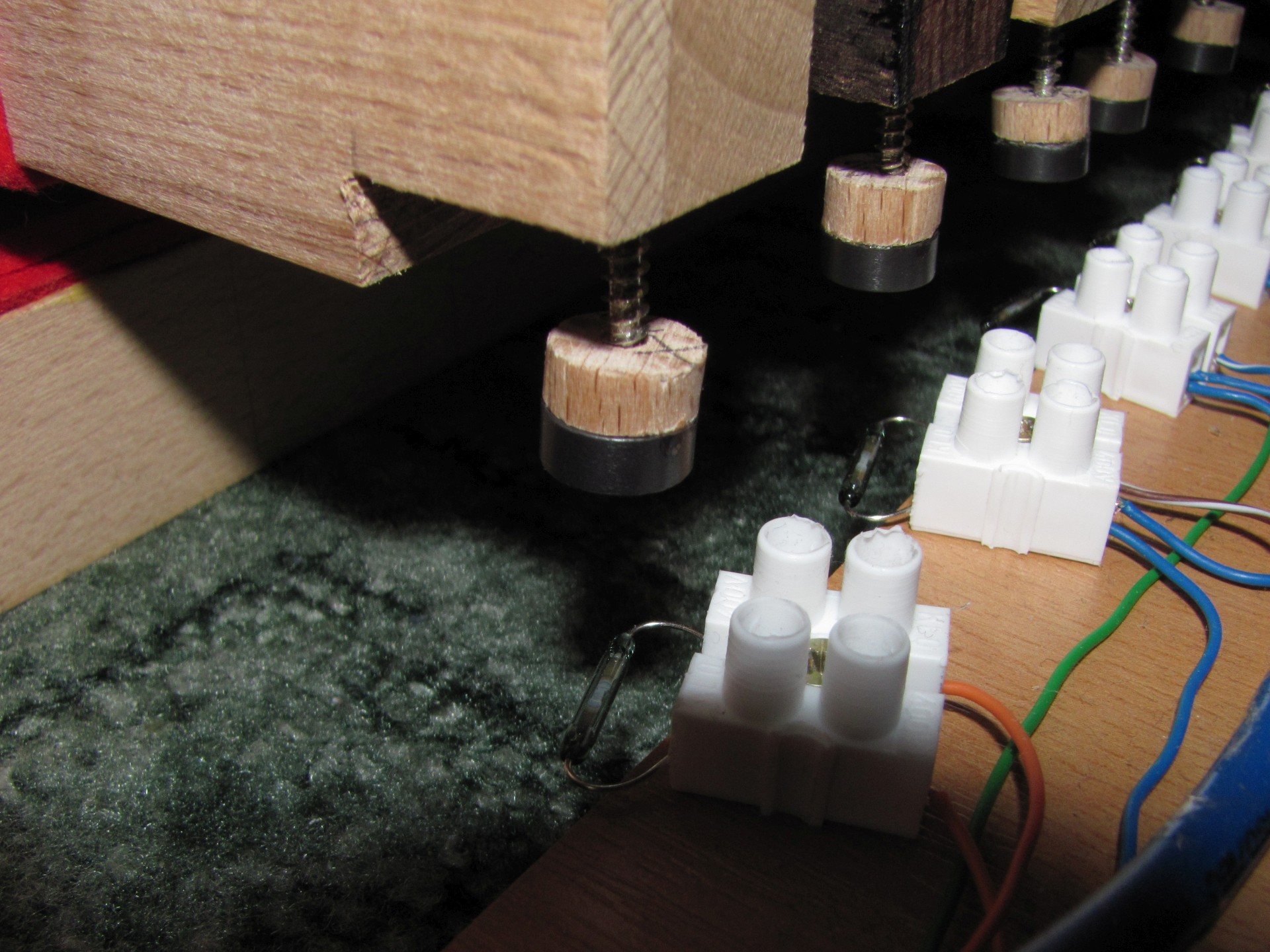

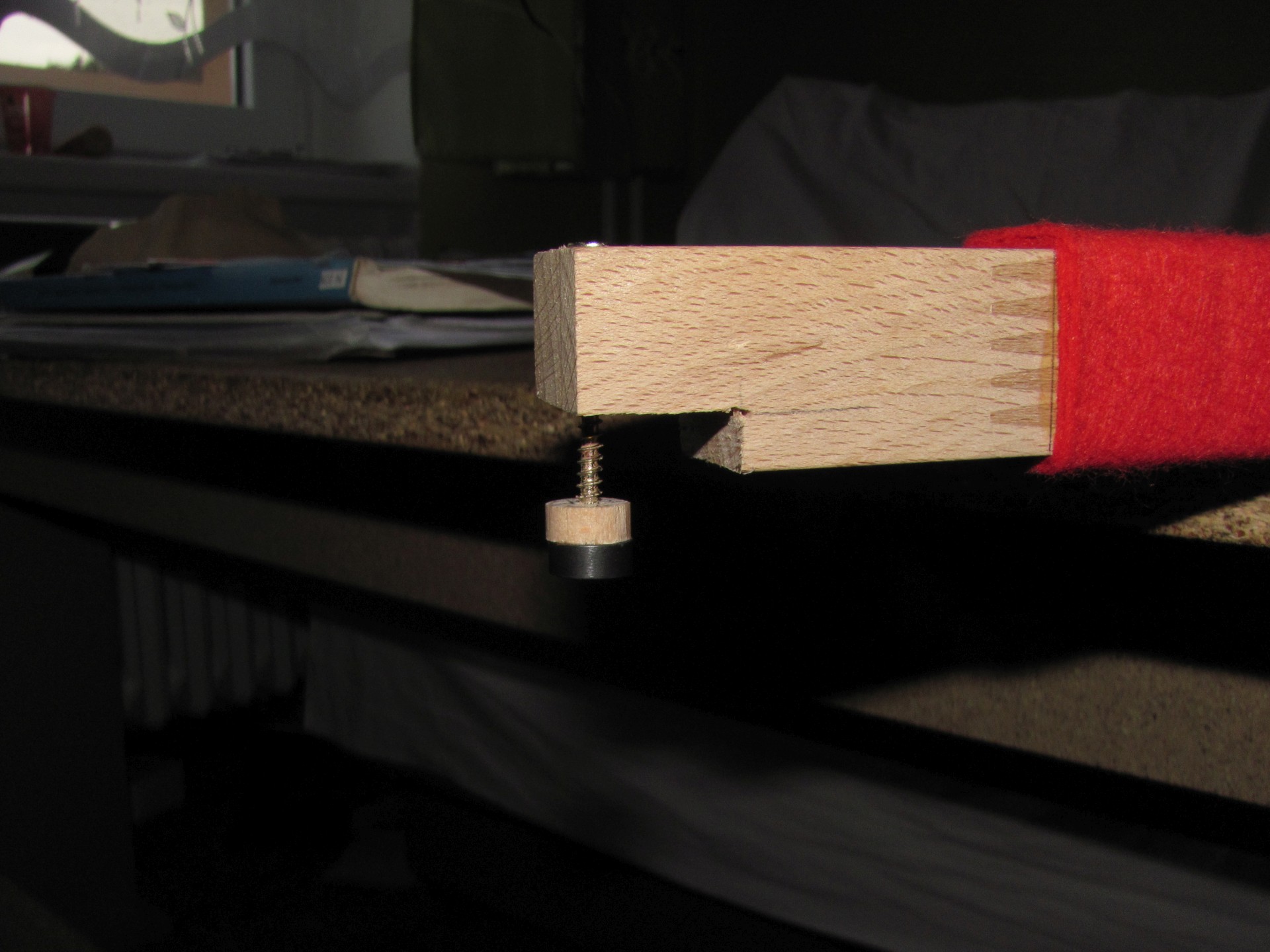

Zajímavé mechanické uspořádání neodymových magnetů a jazýčkových kontaktů.
Děkujeme za zaslané obrázky!

Modifikace projektu na konci roku 2015:

Citace z dopisu autora projektu:
1. "Měl jsem potíže s jazýčkovými kontakty, hlavně kvůli špatné pájecí technice. Vyřešil jsem to tím, že jsem kontakty zdvojil: nyní mám zapojené dva jazýčkové kontakty paralelně u každého pedálu. Také jsem dbal na to, aby přívody ke každému jazýčkovému kontaktu byly stejně dlouhé - jsou totiž obvykle magnetické a jejich nestejná délka může způsobit problémy. Pedálnice nyní pracuje více než rok bez problémů.
2. Počet Sample setů byl zvýšen. Nejčastěji se používá plná verze "Sonus Paradisi Marcussen Rotterdam Main Organ and the Transept Organ".
Modul T-Organ pracoval perfektně po celou dobu!
Díky, Rode, za aktualizaci!

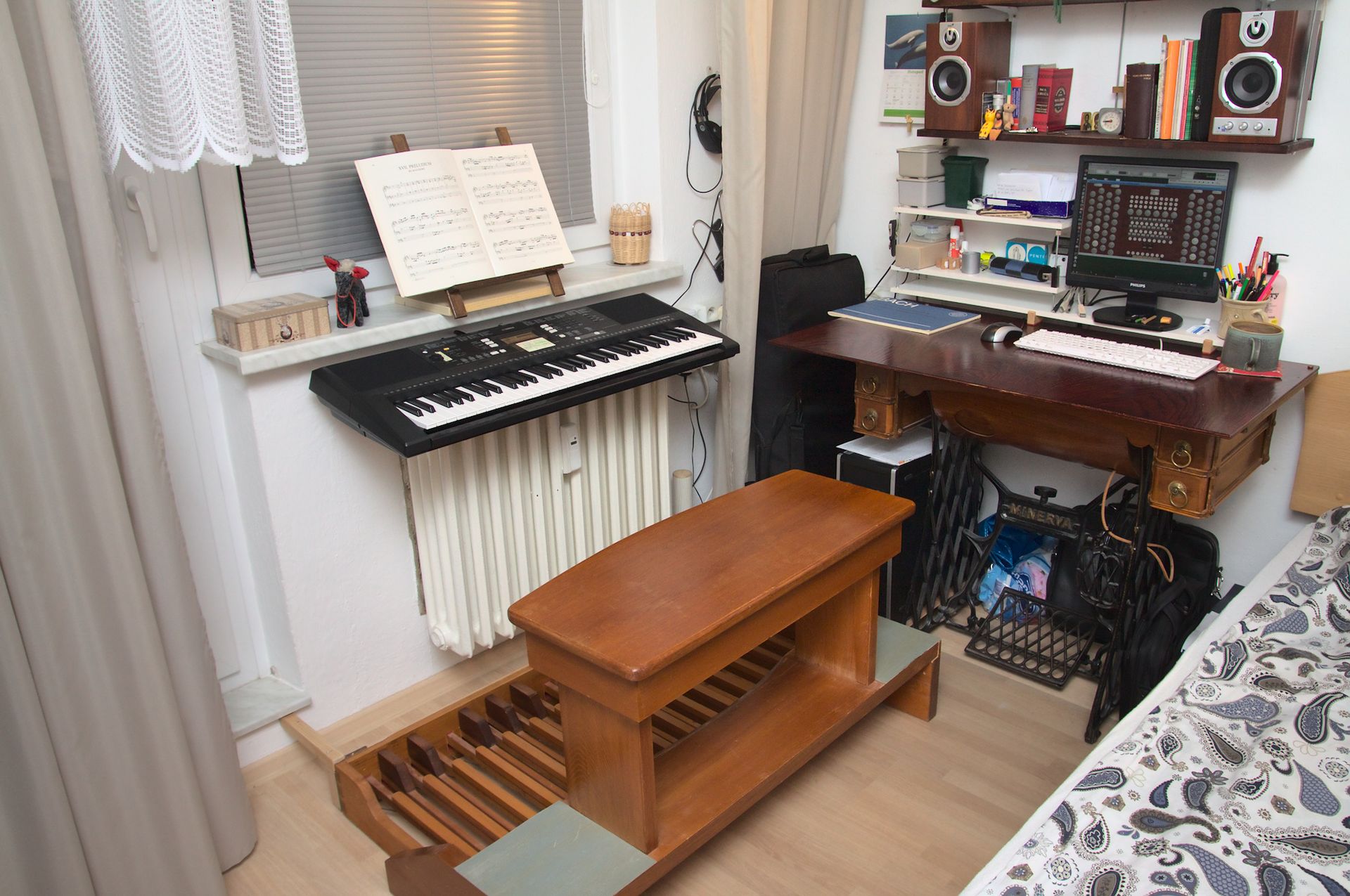

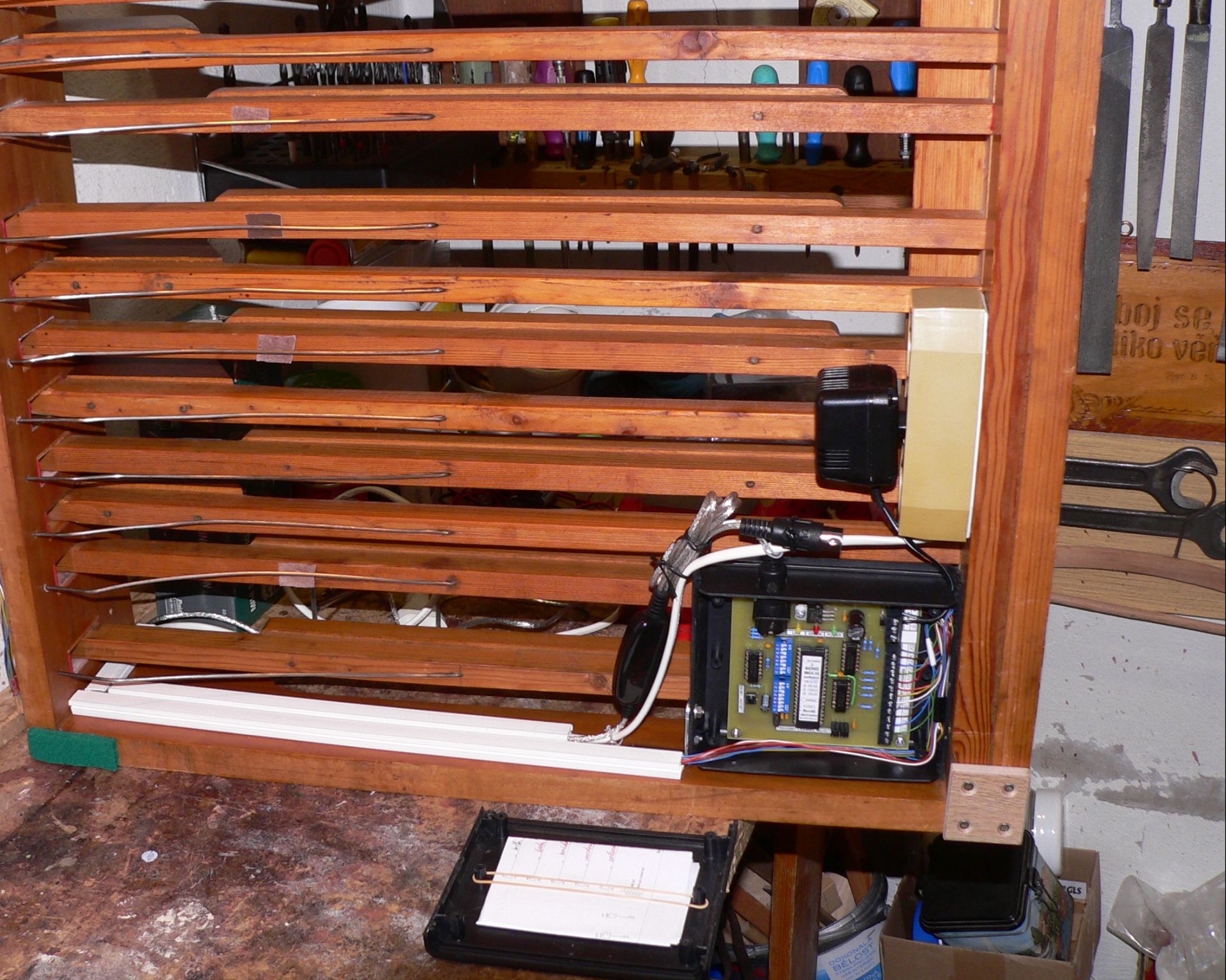

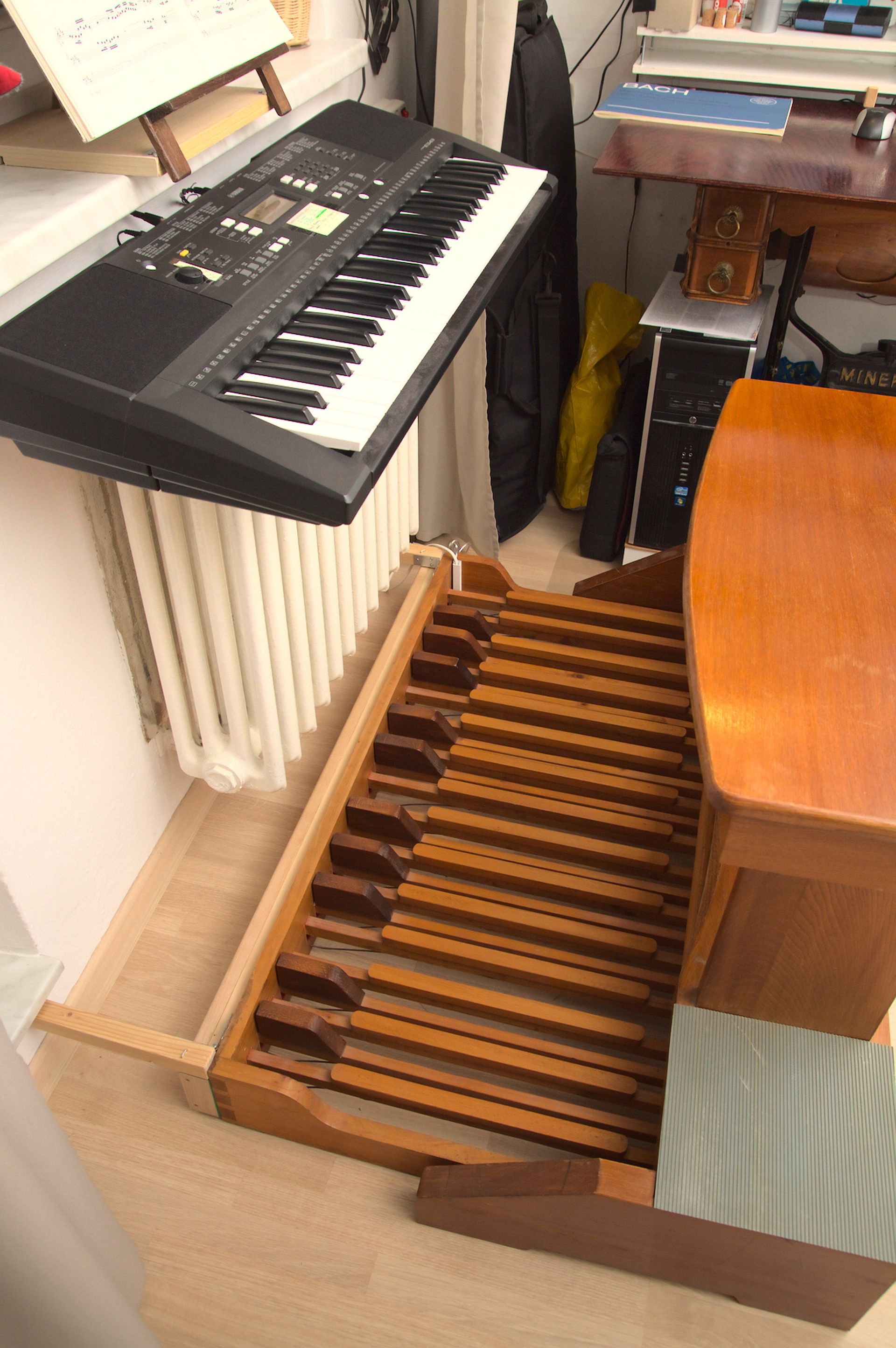

Brno, Morava, Česká republika, rok 2014.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

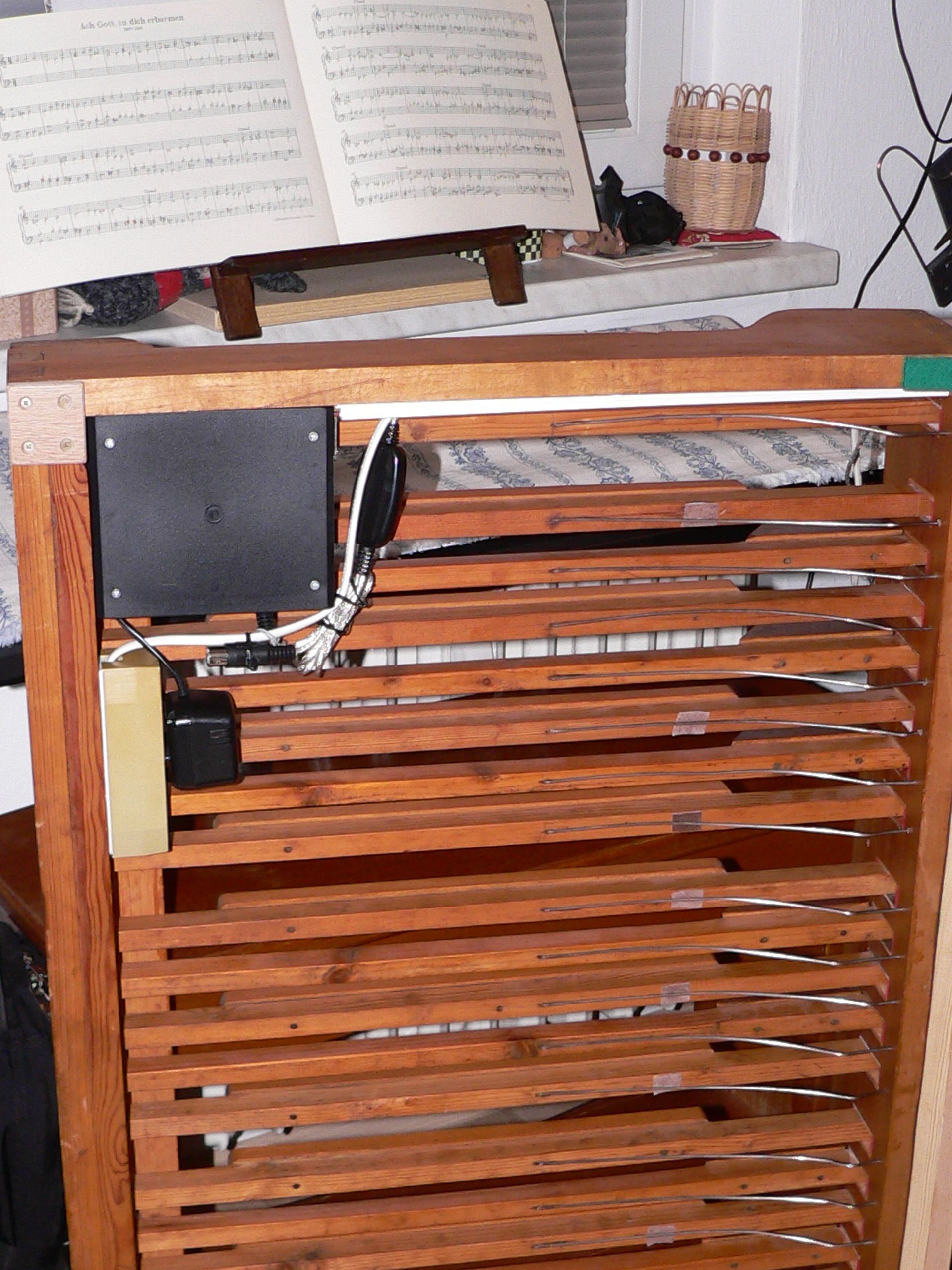

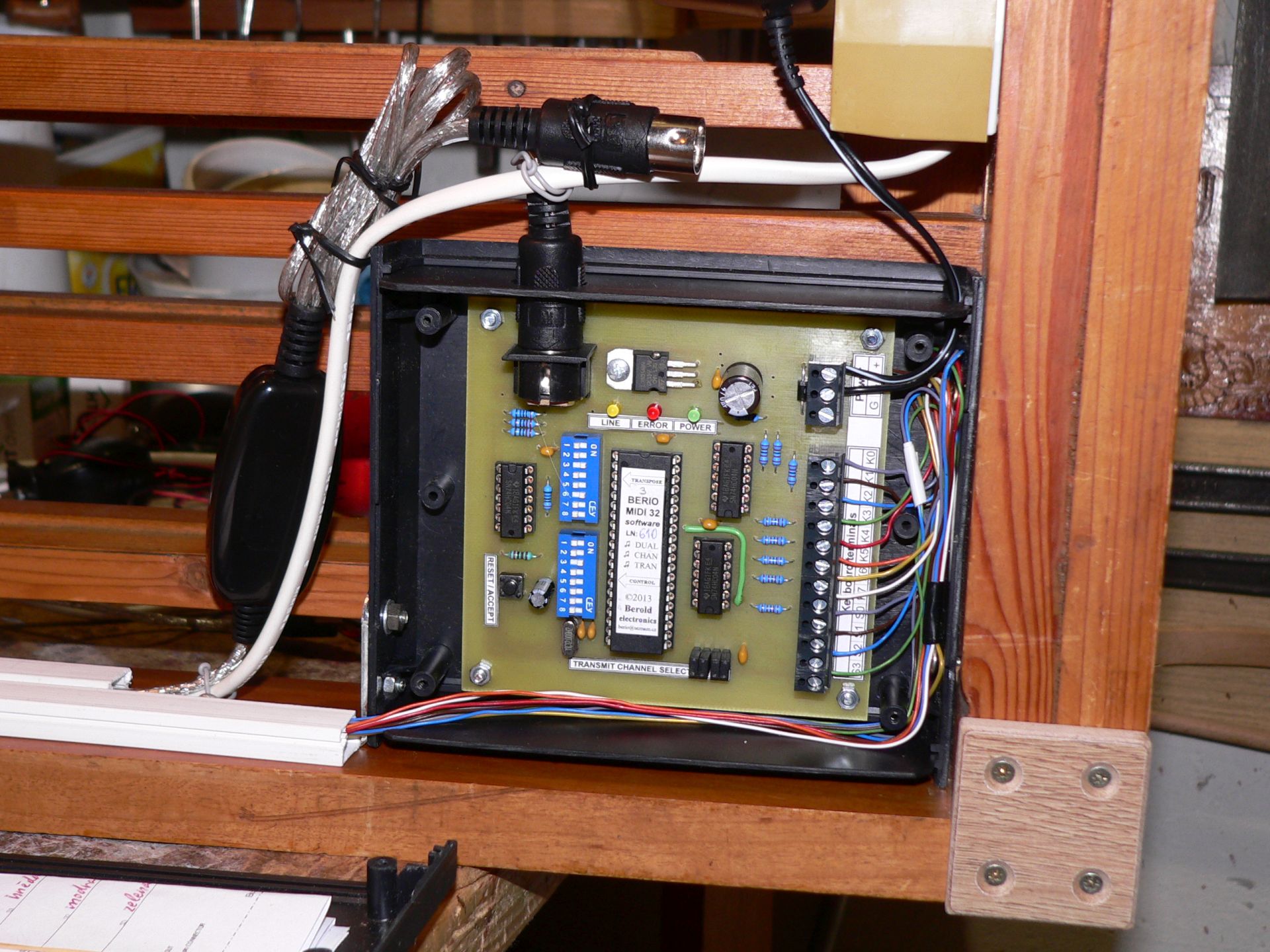

Aplikace modulu Berio MIDI 32.

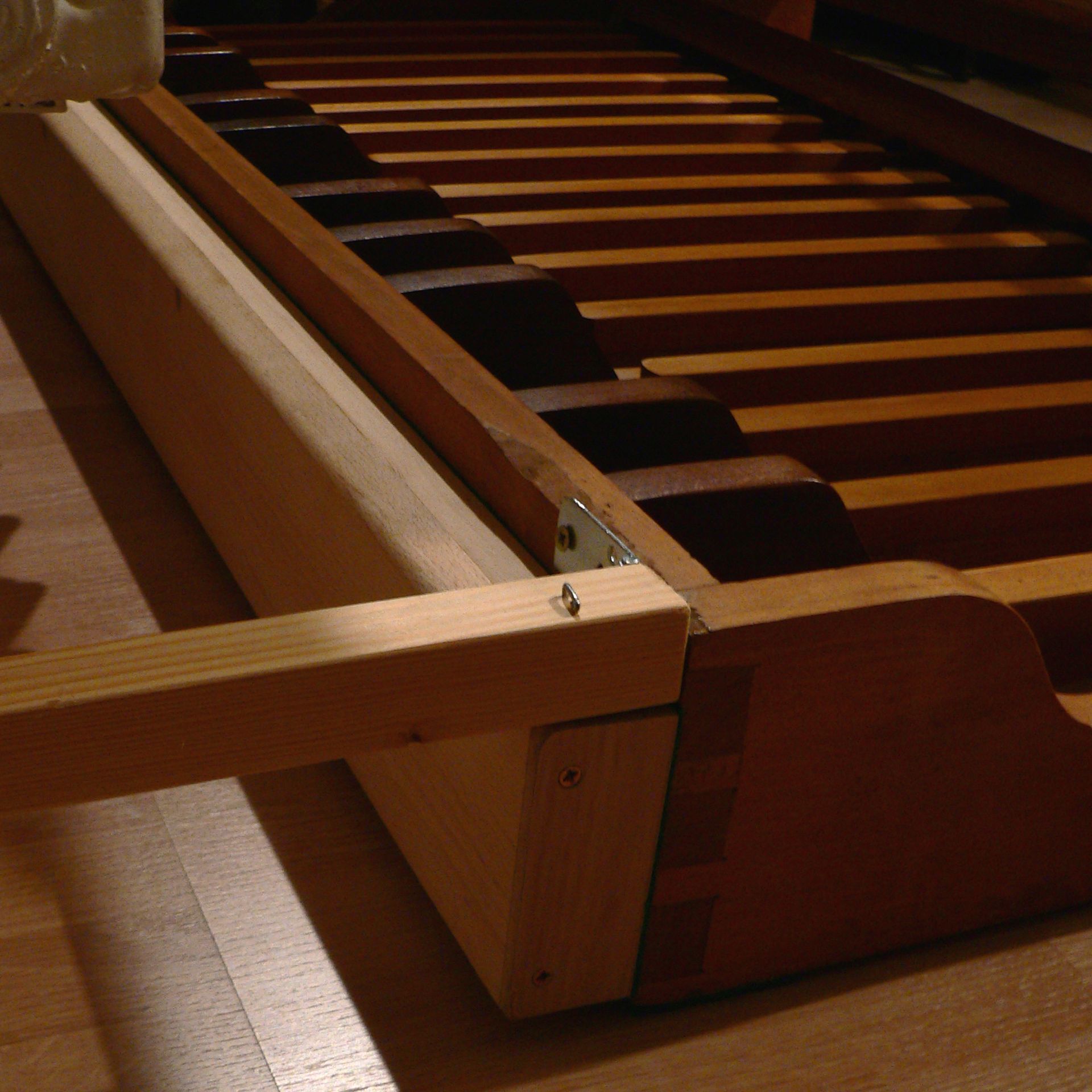

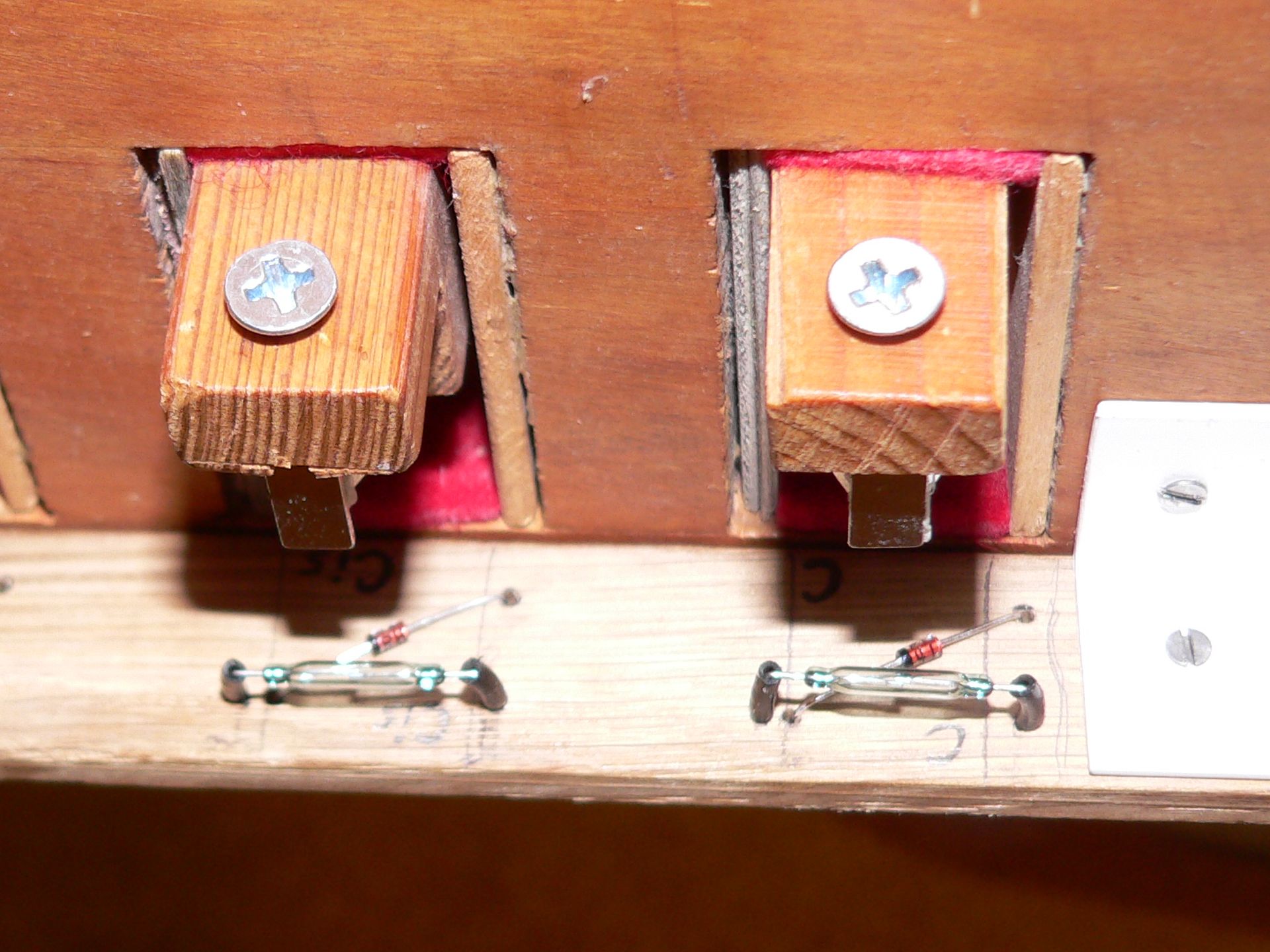

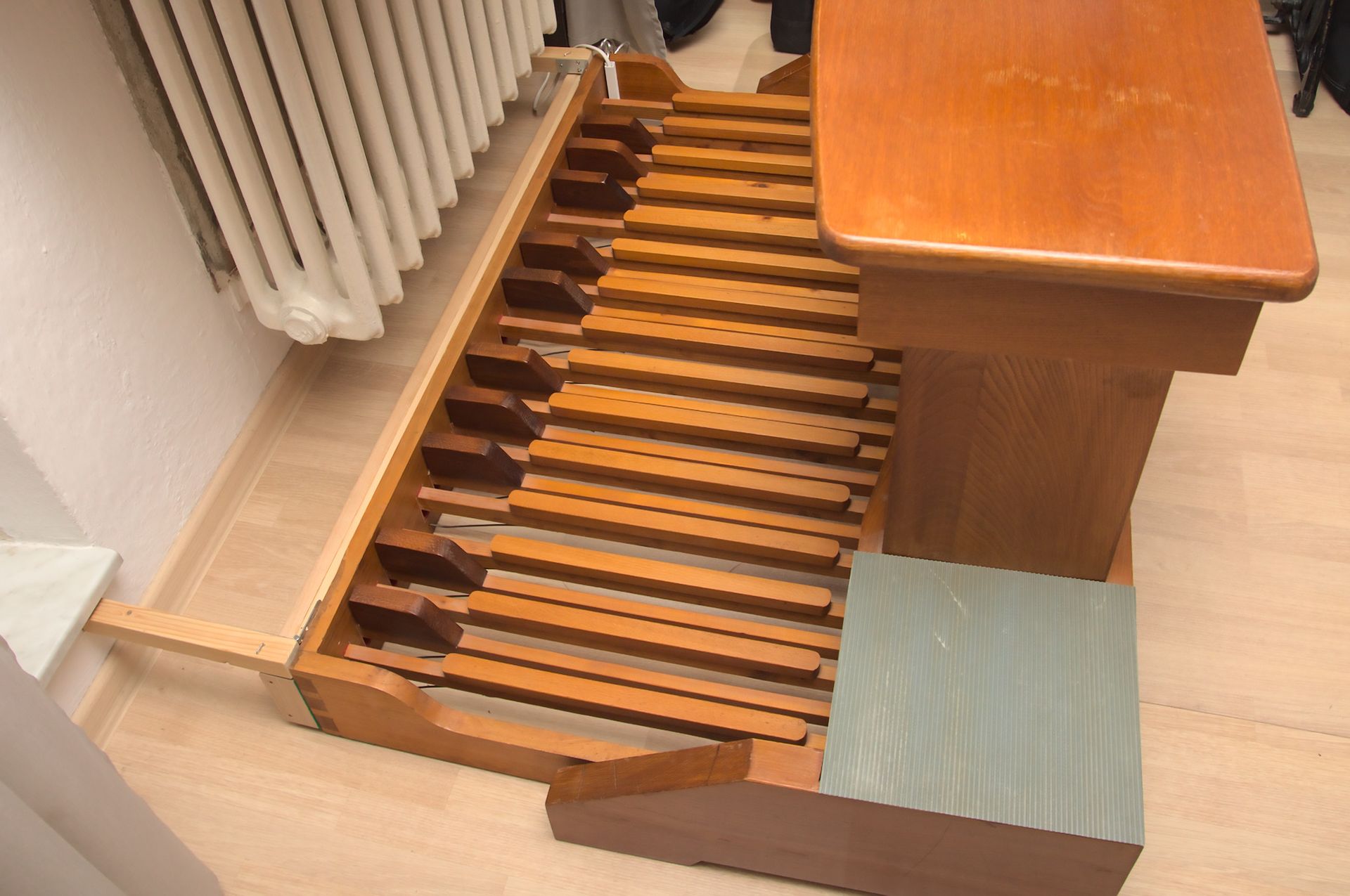

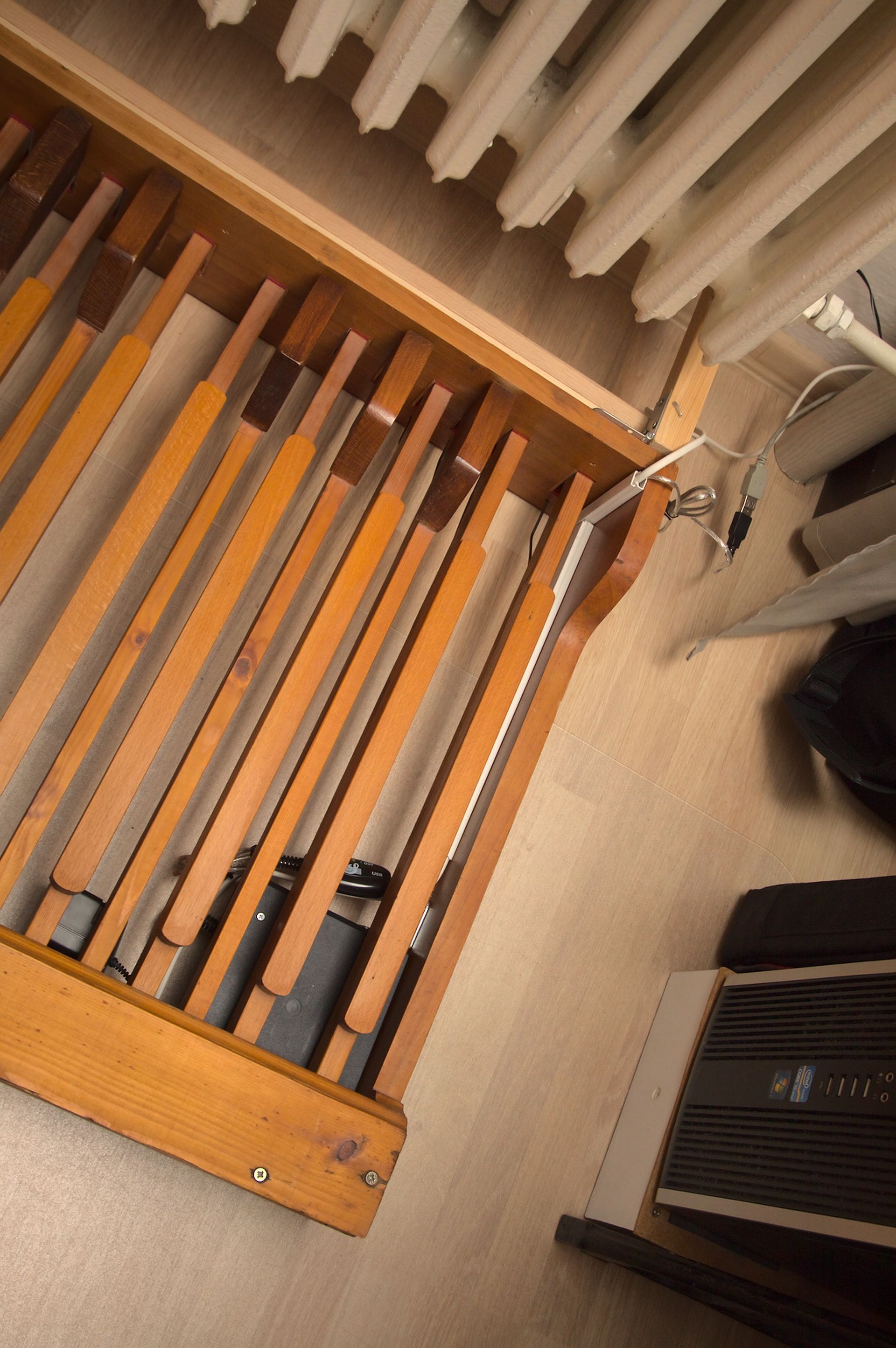

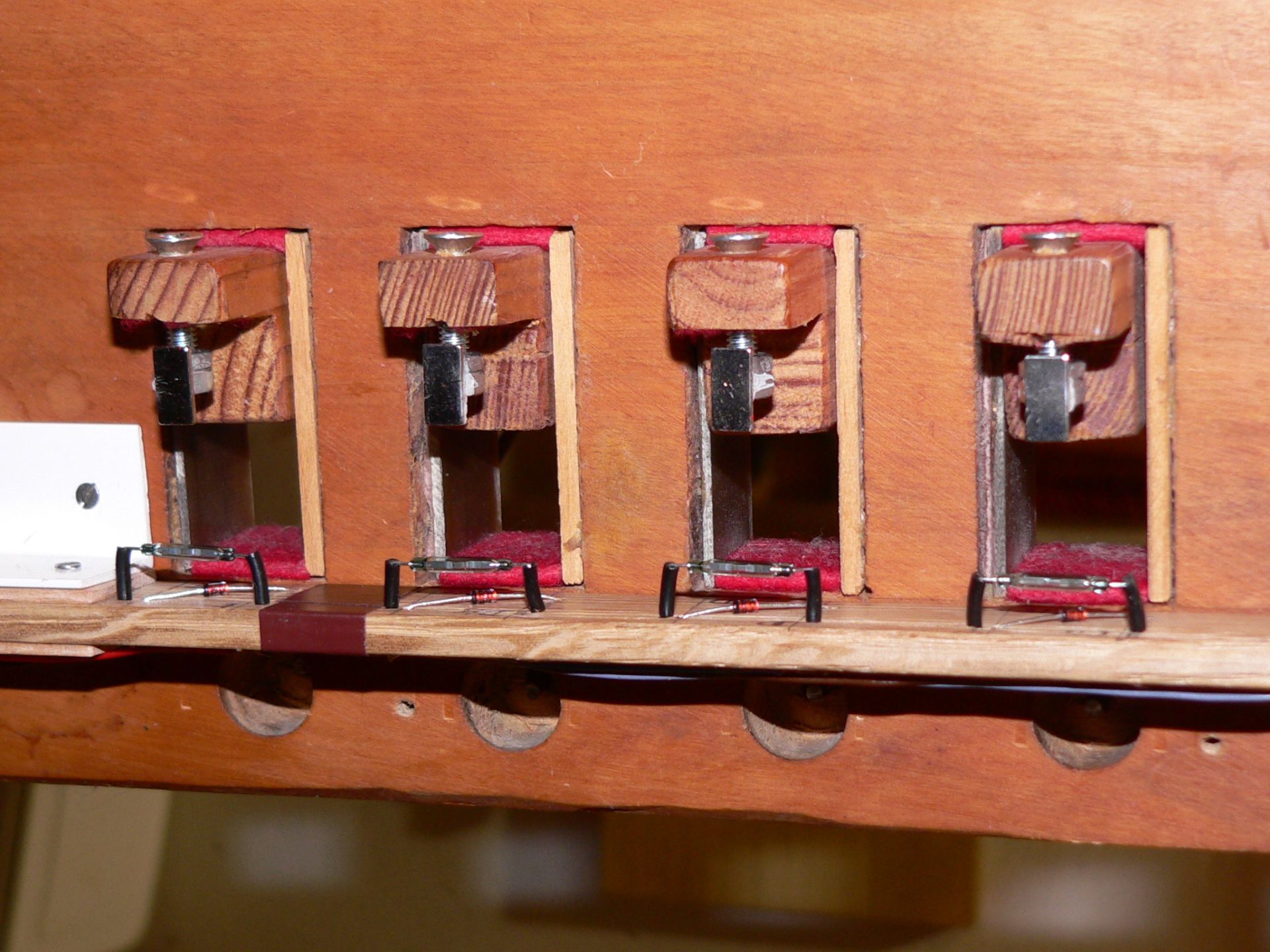

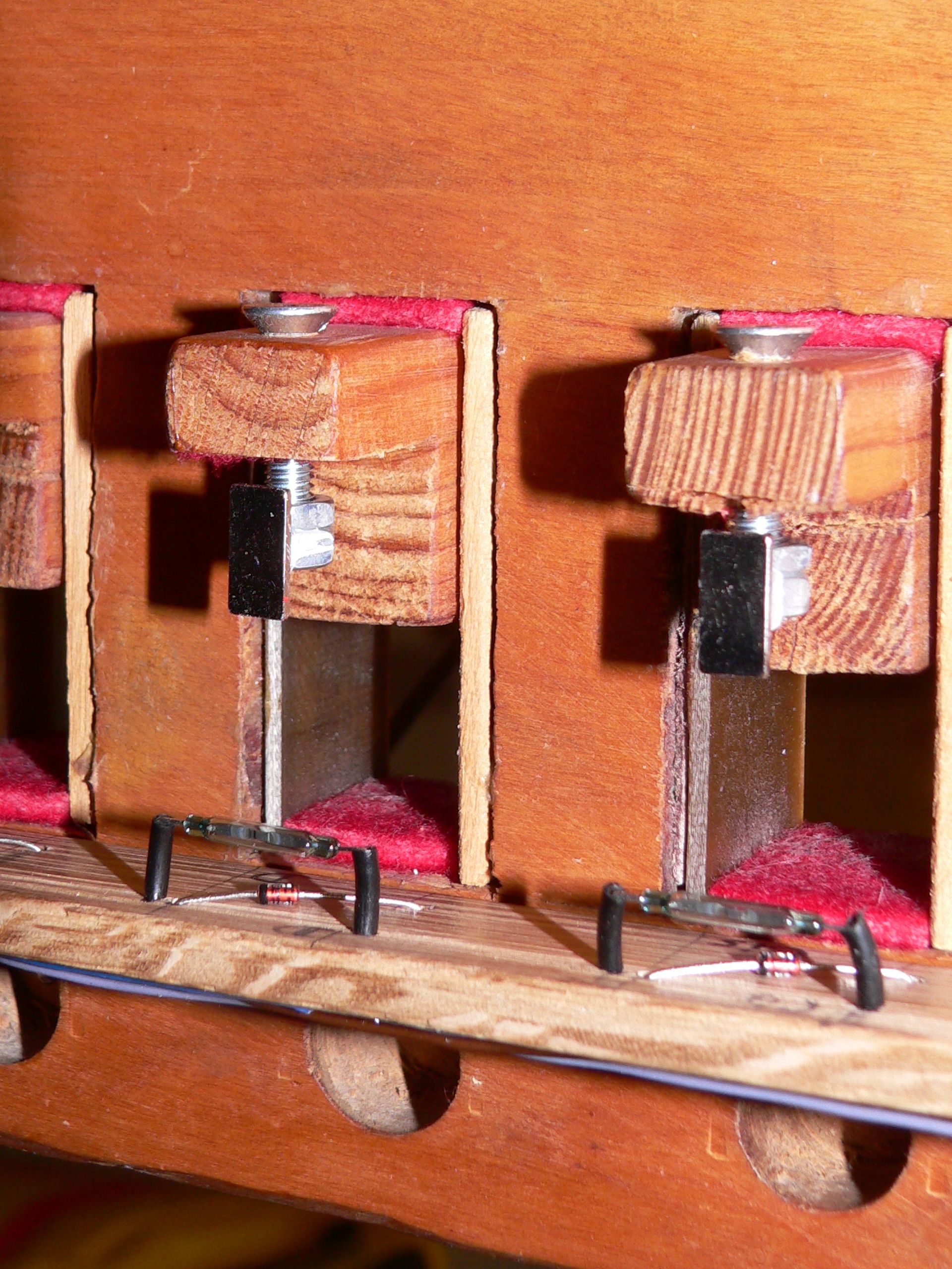

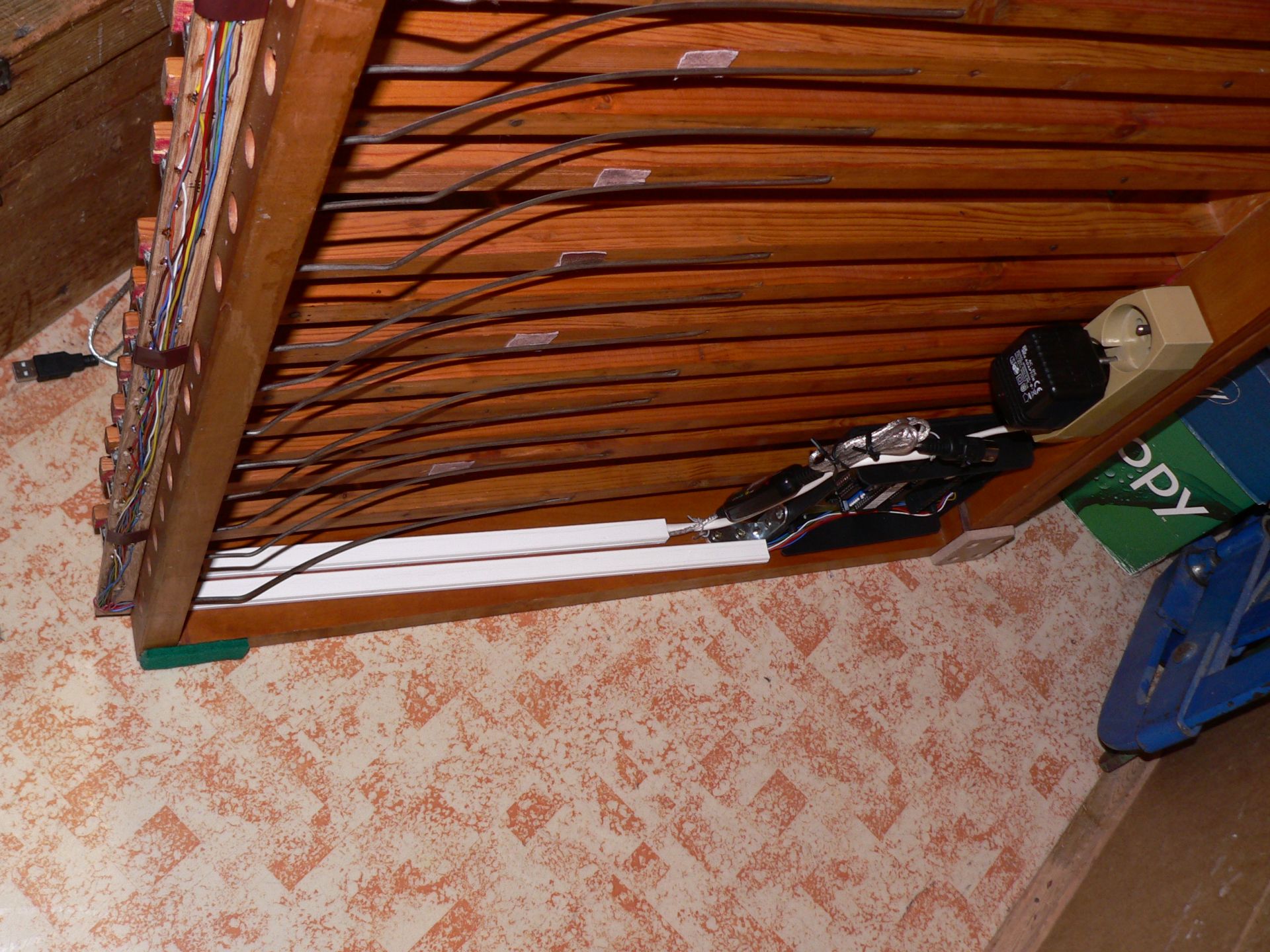

Přestavba pedálnice z analogového řešení na MIDI.
Děkujeme za zaslané obrázky.


Cluj-Napoca, Rumunsko, rok 2014.

Klikněte pro zvětšení...

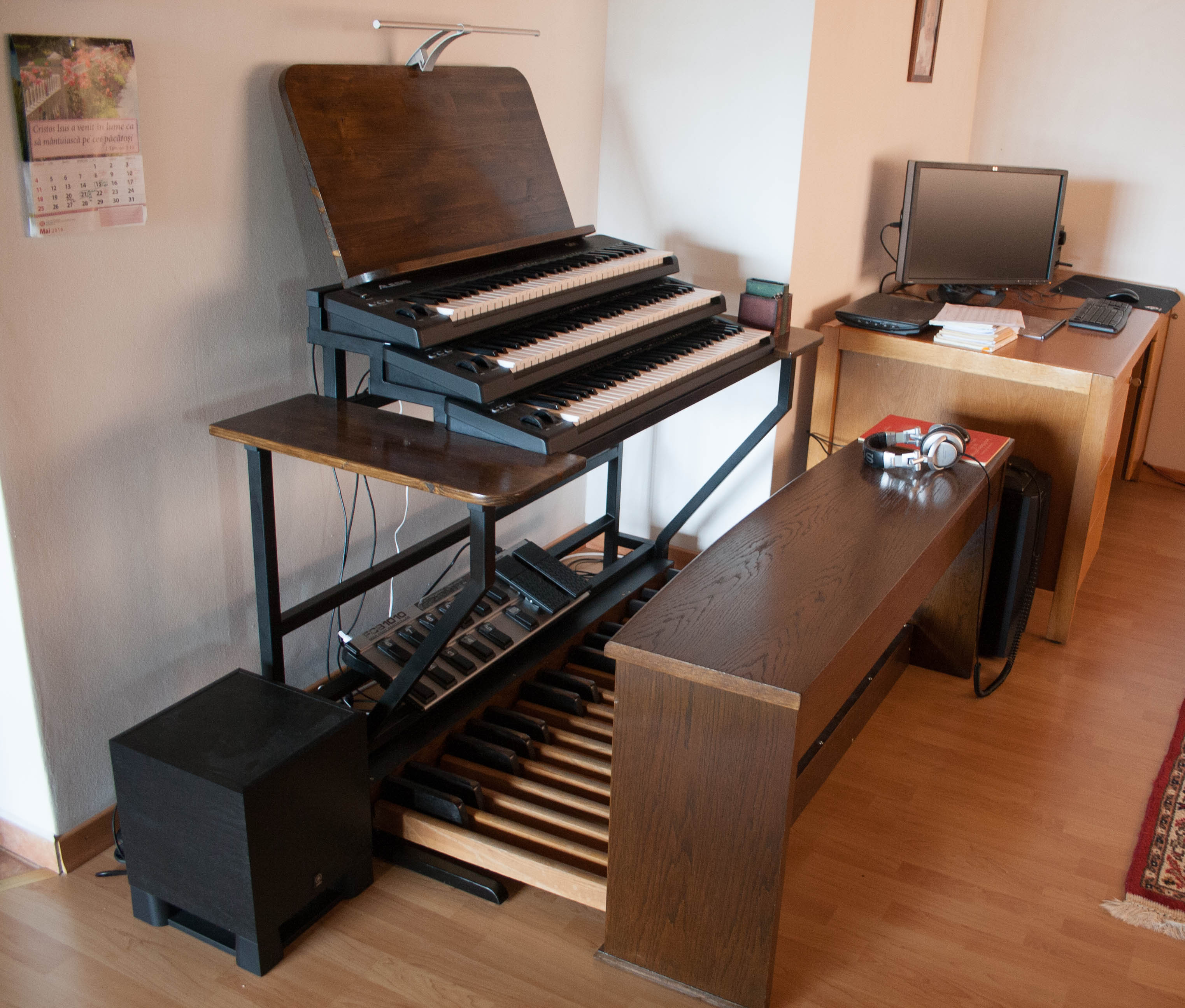

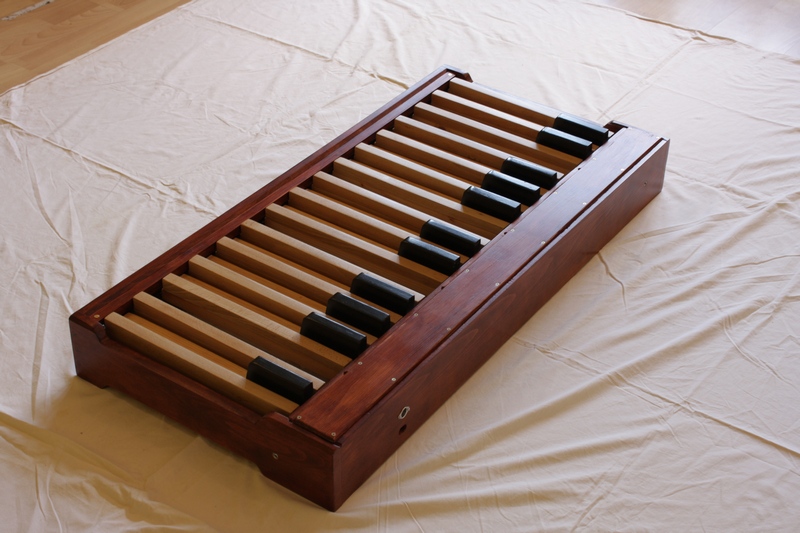

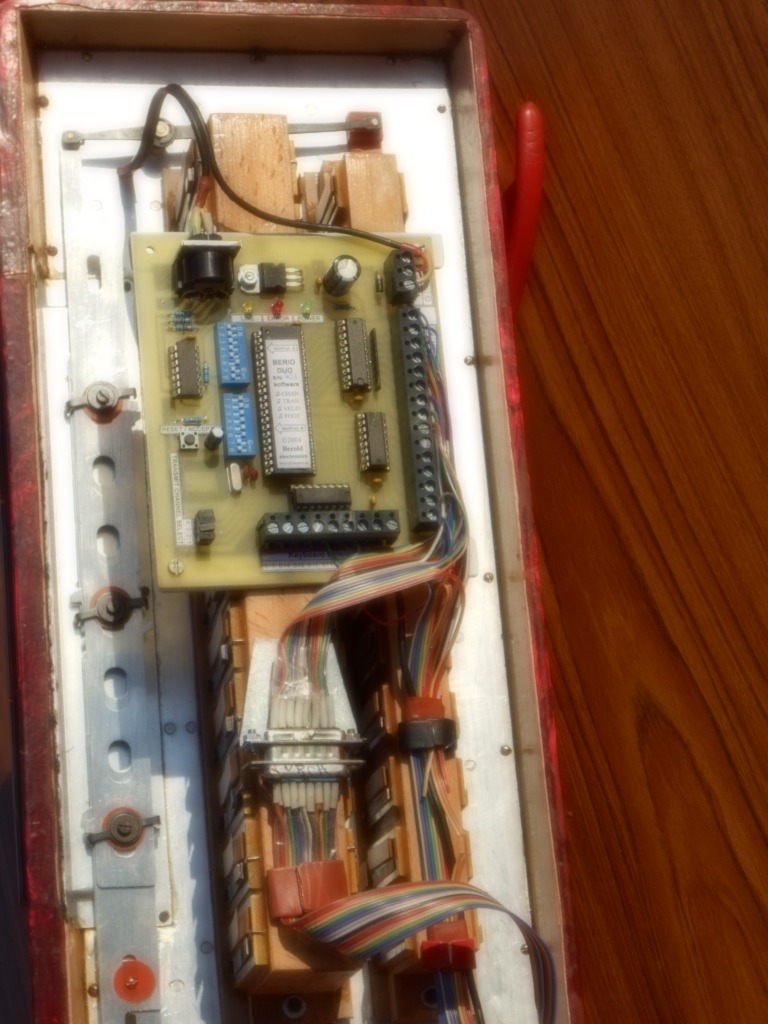

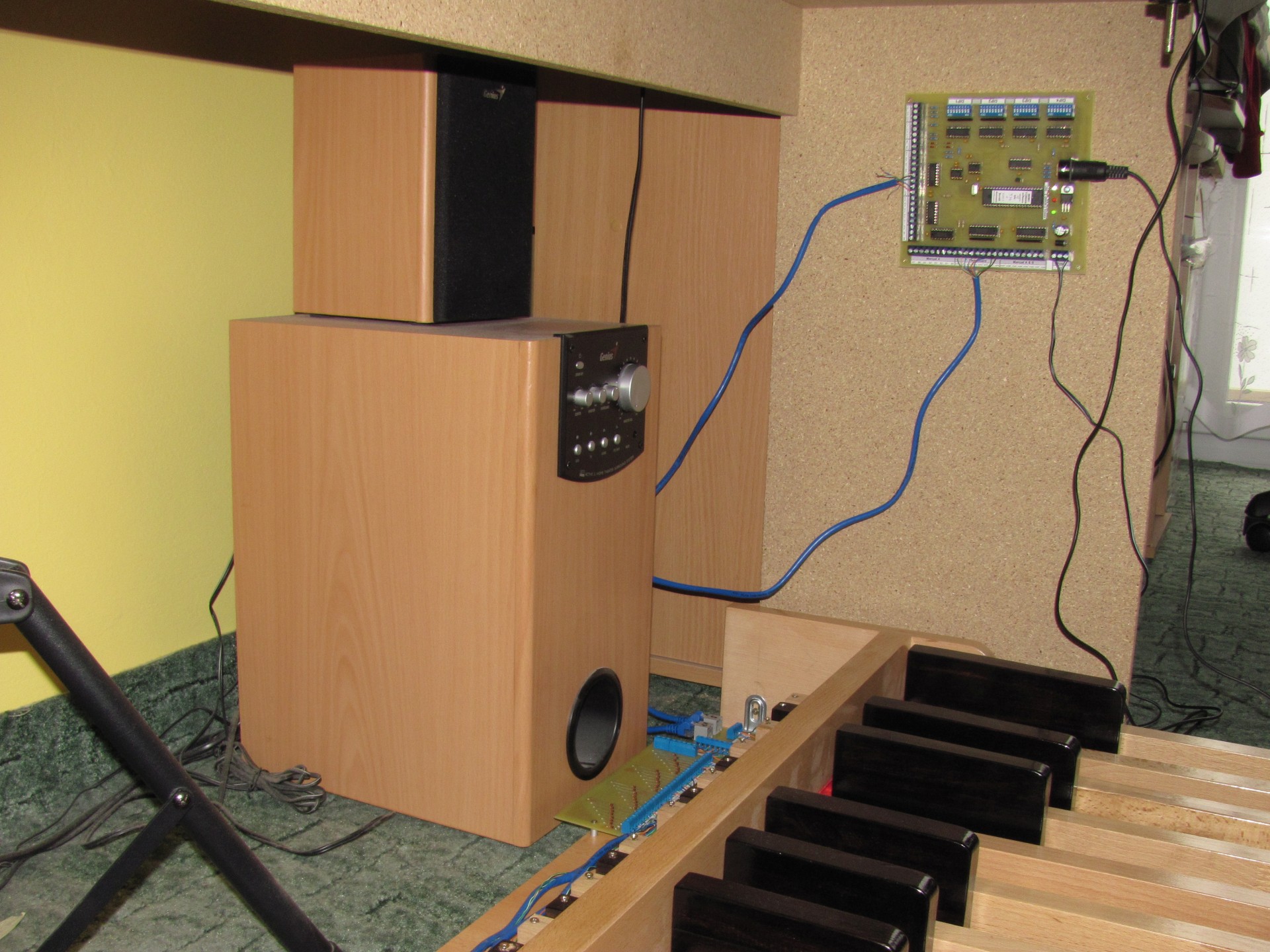

Pedálnice s vestavěným modulem Berio MIDI 32.
Děkujeme za zaslaný obrázek.


Praha, Česká republika, rok 2014.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

Aplikace modulu T-Organ.
Modul zde MIDIfikuje sklopky, pedálnici a brzy také kontinuální kontrolery.
Děkujeme za poskytnuté obrázky.


Crema, Provincie Cremona, Itálie, rok 2013.

Klikněte pro zvětšení...

Pedálnice s vestavěným modulem Berio MIDI 32.
Děkujeme za zaslané obrázky.


Dub nad Moravou, Olomoucký kraj, Morava, Česká republika, rok 2013.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

Pedálnice s vestavěným modulem Berio MIDI 32.
Děkujeme za zaslané obrázky.


Praha, Česká republika, rok 2013.

Klikněte pro zvětšení...   Klikněte pro zvětšení...

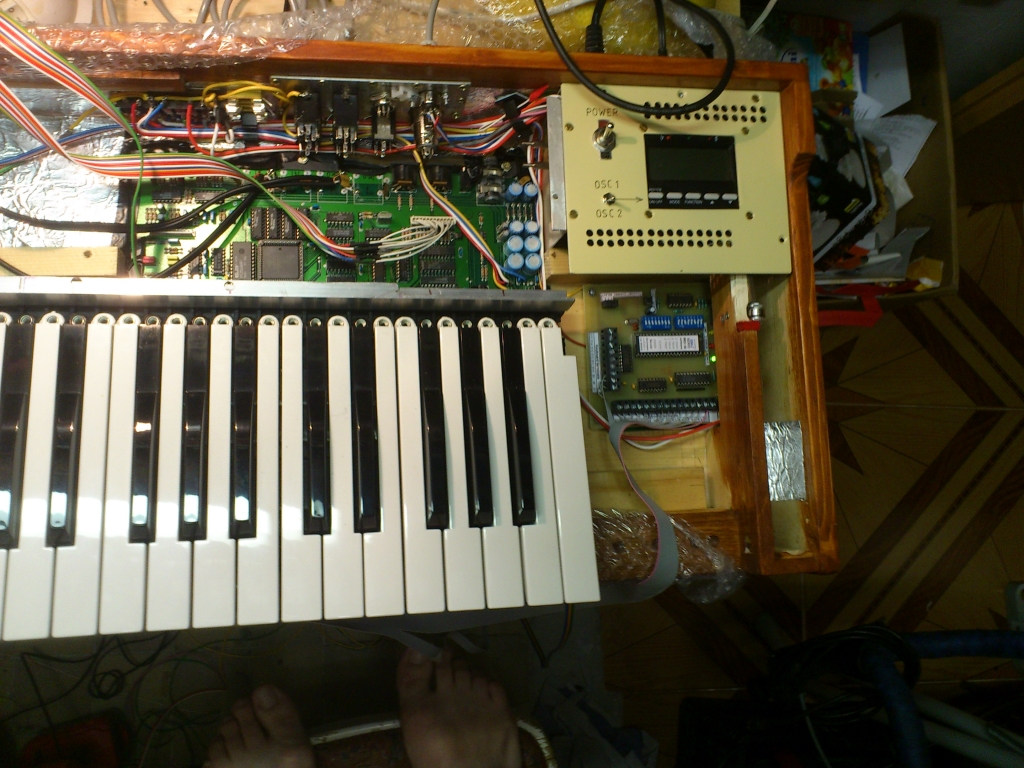

Analogový syntezátor se simulací Martenotových vln.
Klaviatury pocházejí z nástroje Elka X705, MIDIfikaci nástroje zajišťuje modul Berio MIDI 96.
Nástroj zatím není kompletní.


Otrokovice, Morava, Česká republika, rok 2012.

Klikněte pro zvětšení...   Klikněte pro zvětšení...

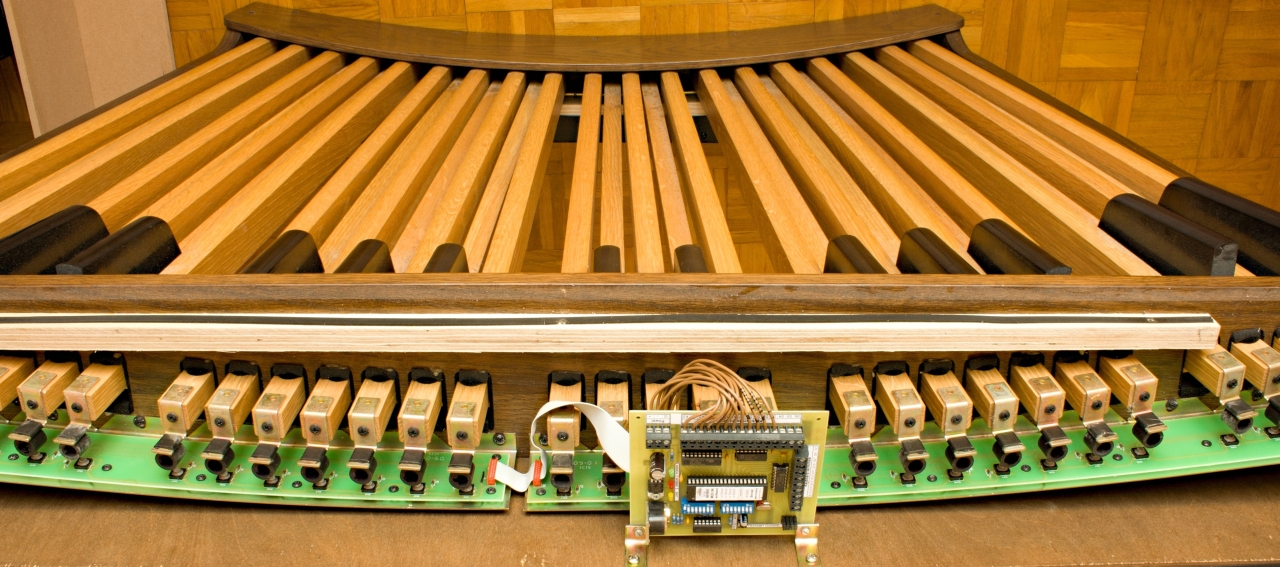

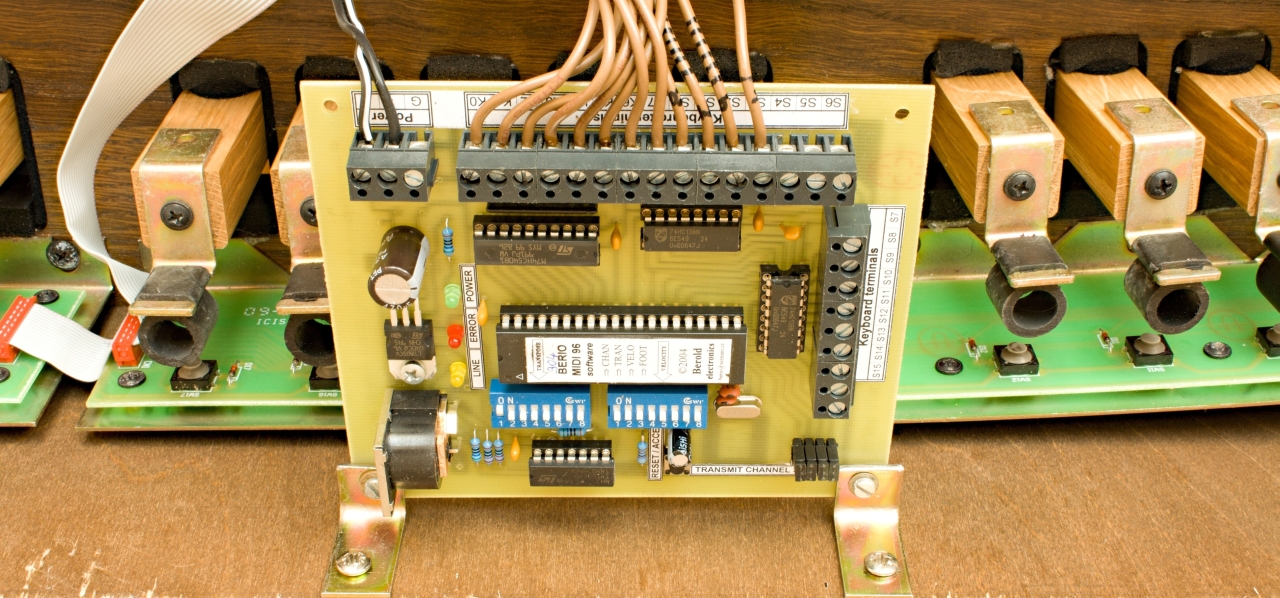

Pedálnice Viscount s vestavěným modulem Berio MIDI 96.
Část vstupů modulu je použita pro pedály, část pro přepínání rejstříků a kombinací varhan.
Děkujeme za zaslané obrázky.


Kladno, Česká republika, rok 2012.

1 Klikněte pro zvětšení... 2 Klikněte pro zvětšení... 3 Klikněte pro zvětšení... 4 Klikněte pro zvětšení...

5 Klikněte pro zvětšení... 6 Klikněte pro zvětšení... 7 Klikněte pro zvětšení... 8 Klikněte pro zvětšení...

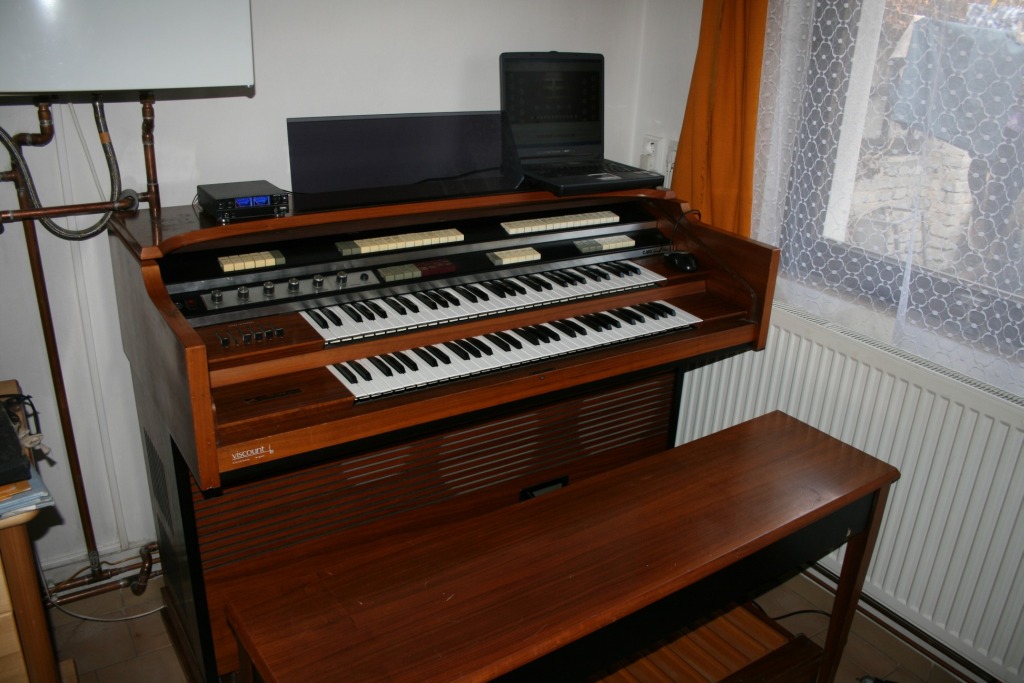

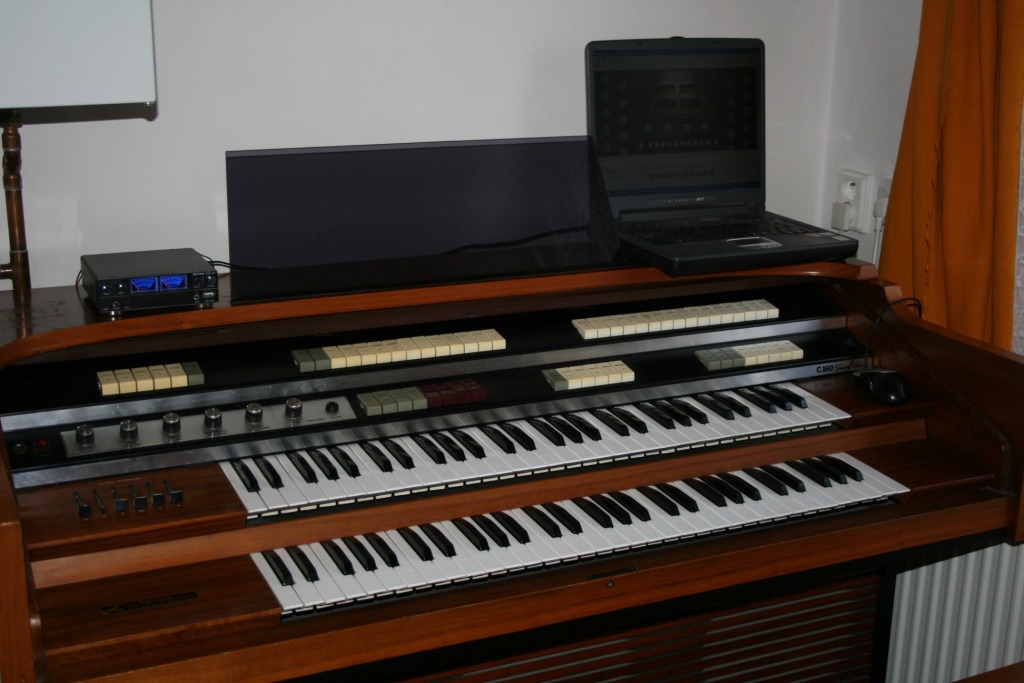

Přestavba analogových dvoumanuálových varhan s pedálem typu Viscount C 160 z roku 1977.
Vestavěný je modul Berio T-Organ.
Popis přestavby naleznete zde.
Nástroj před rekonstrukcí:

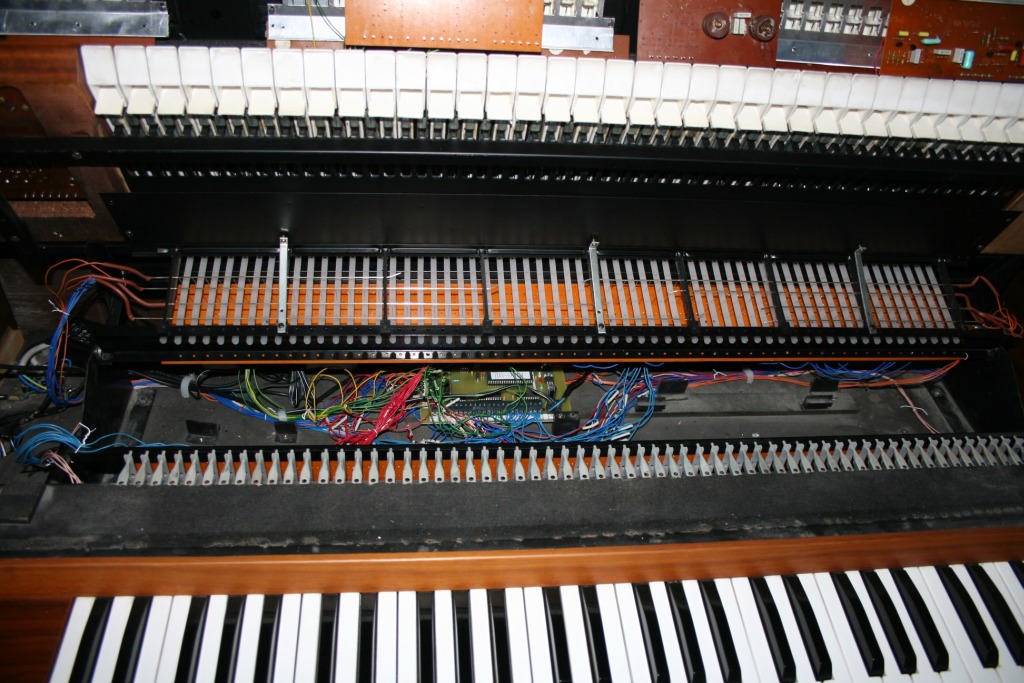

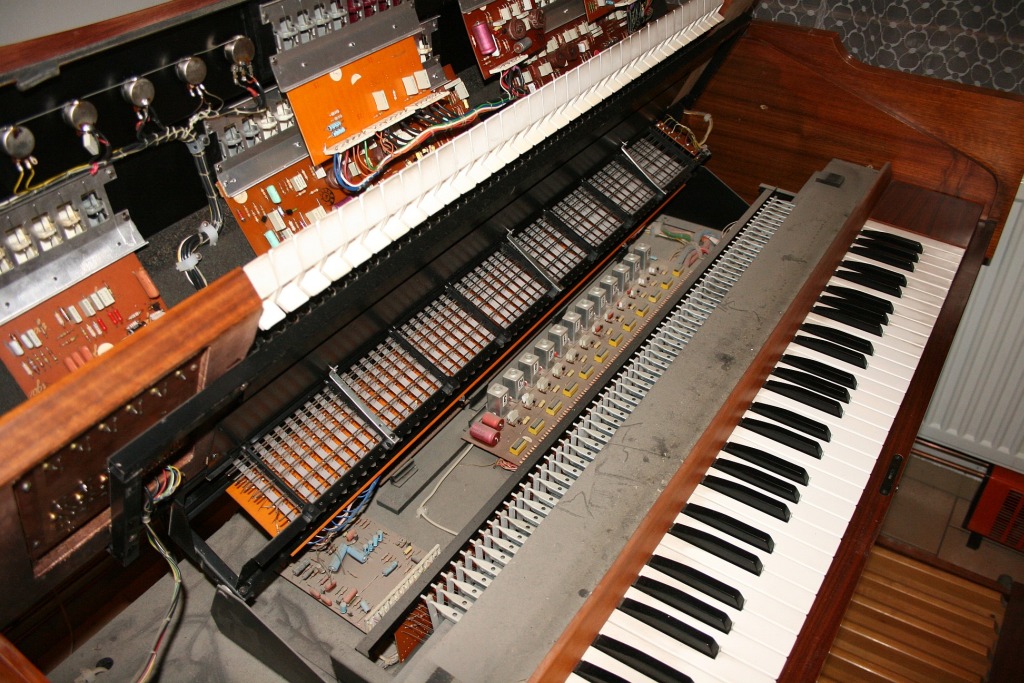

1 - Pohled do varhan, shora dolů: vyklopený panel s rejstříkovými sklopkami a elektronikou, vyklopený 2. manuál se sadou, přepínačů, mezi manuály tónový generátor.

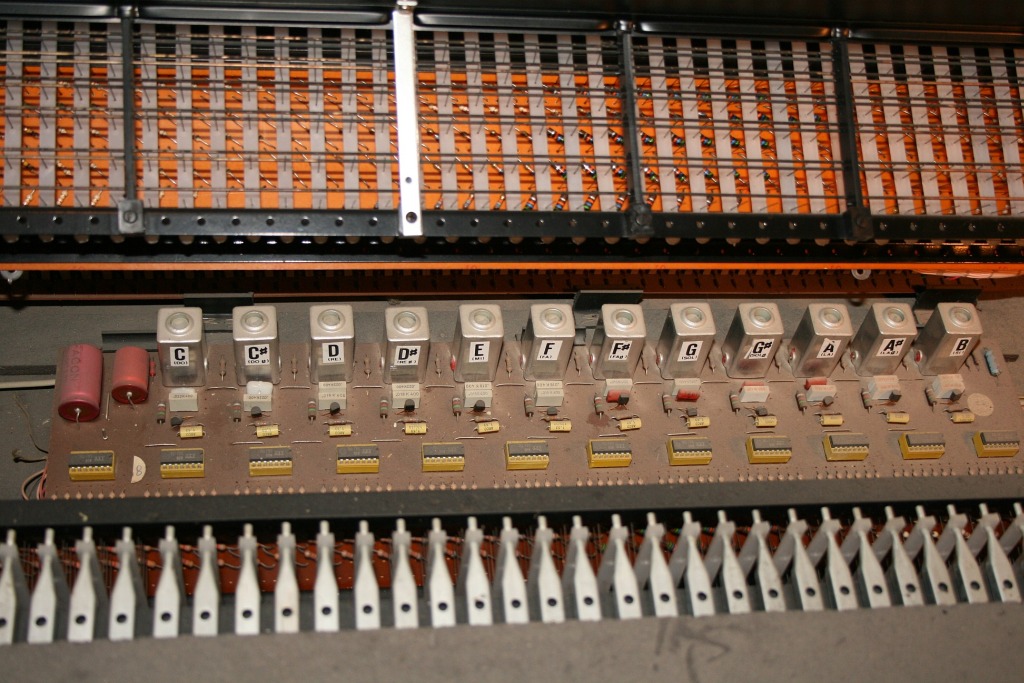

2 - detail tónového generátoru a jazýčkových kontaktů (přepínače).
Nástroj po rekonstrukcí:
3,4 - celkový pohled na varhany,

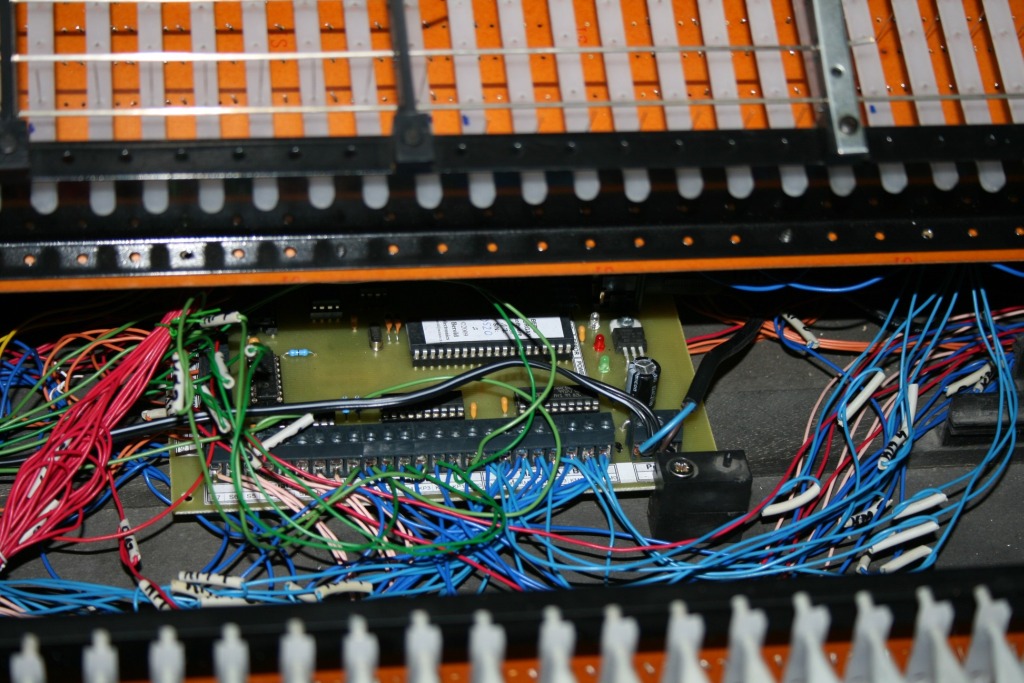

5 - jazýčkové kontakty 2. manuálu a deska T-Organ,
6 - zabudovaná deska T-Organ,

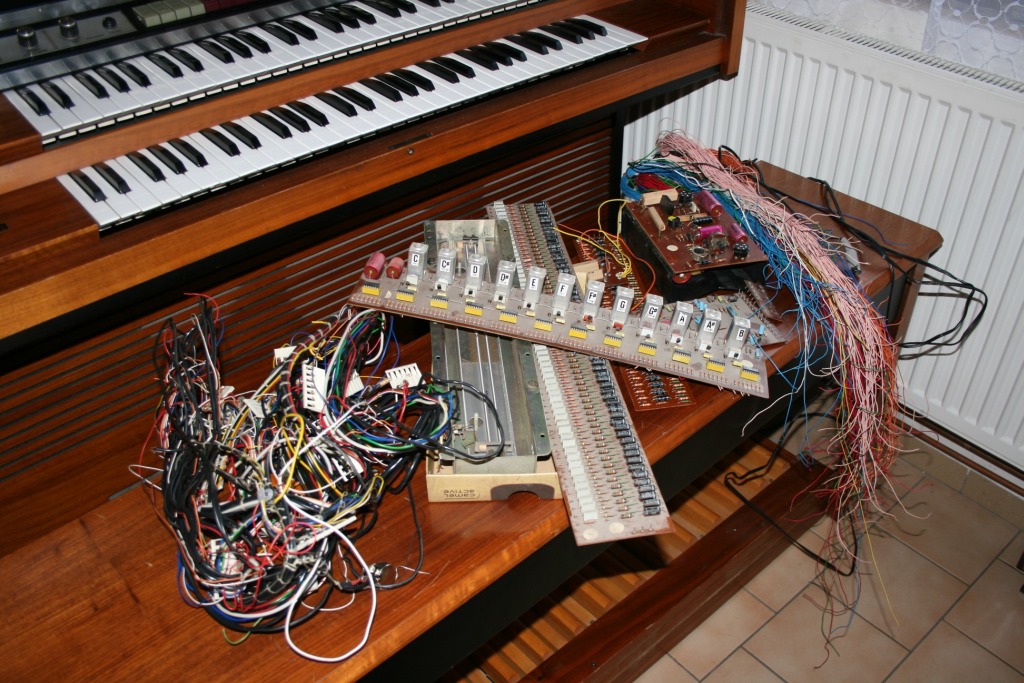

7 - vymontovaná, nyní už nepotřebná původní elektronika,

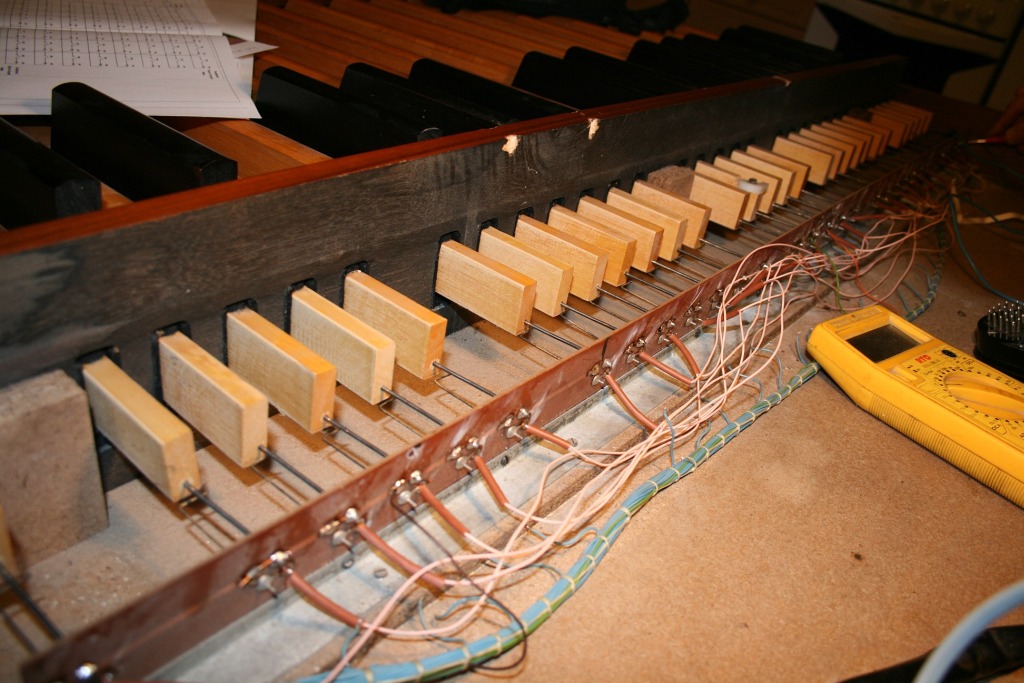

8 - pedál před dokončením.
Jedná se o nástroj pana Pavla Marka, spoluautora webu www.varhany.org.
Děkujeme za zaslané obrázky.


Břeclavsko, jižní Morava, Česká republika, rok 2012.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

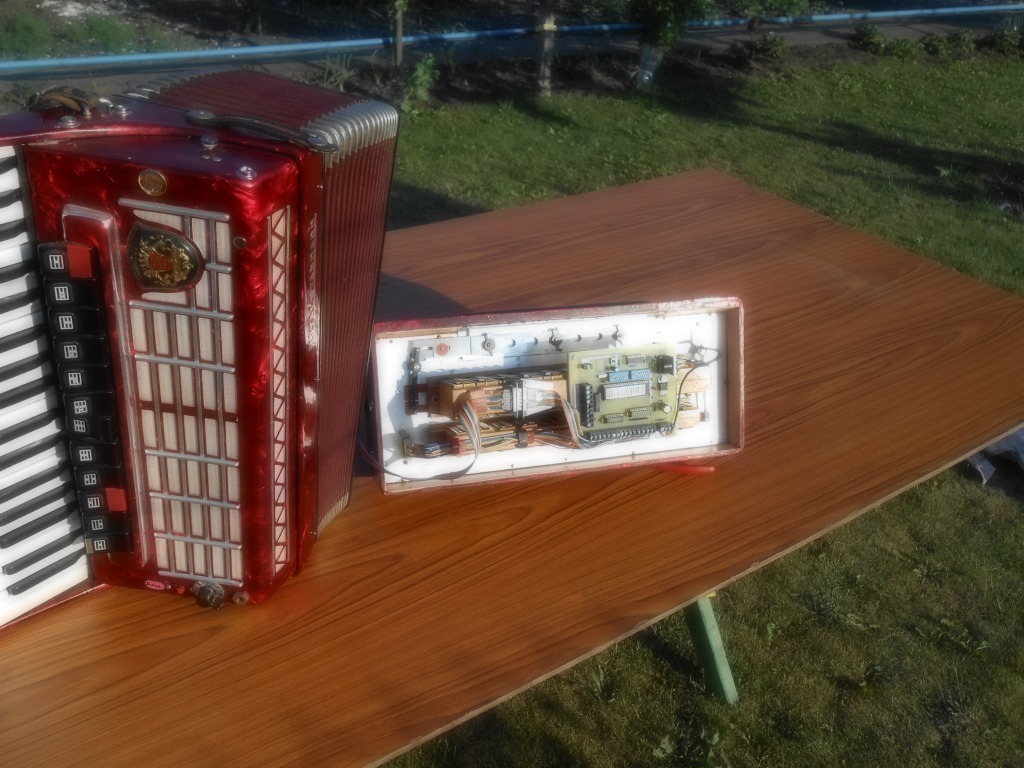

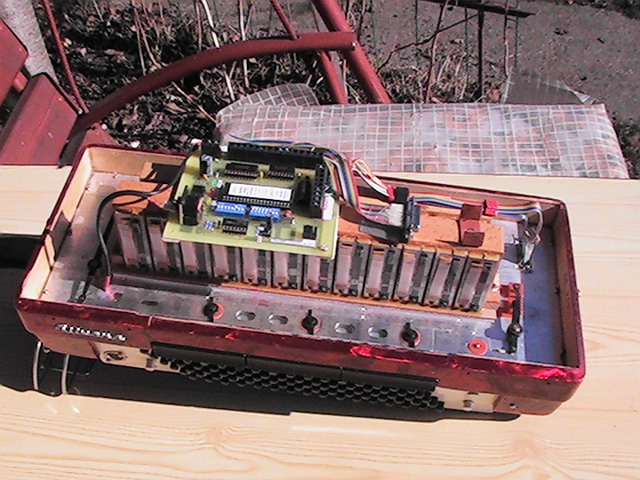

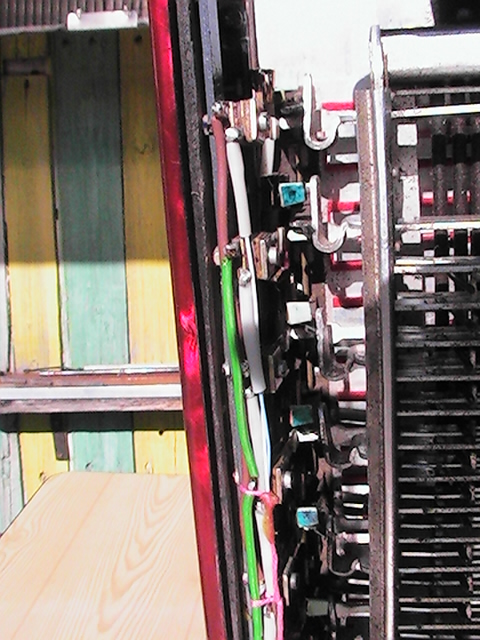

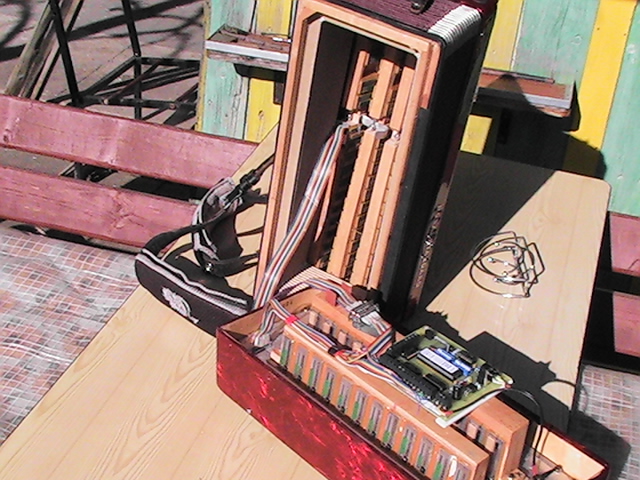

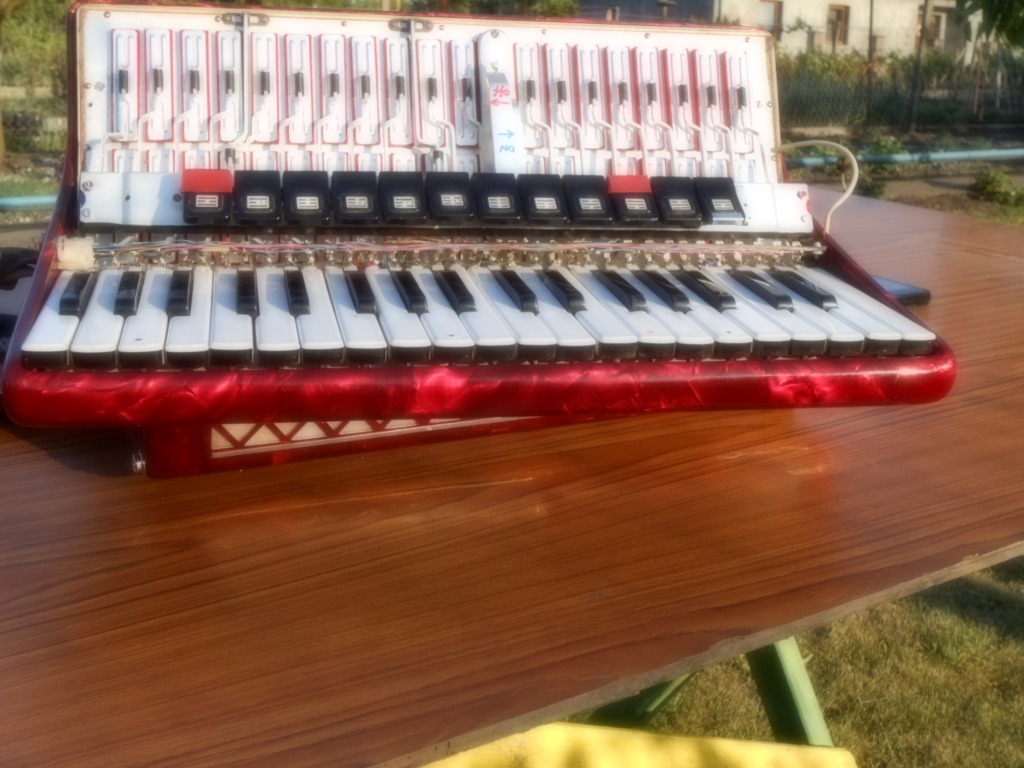

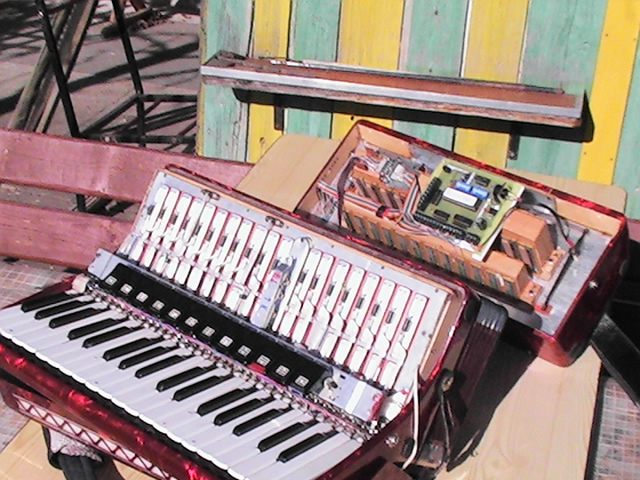

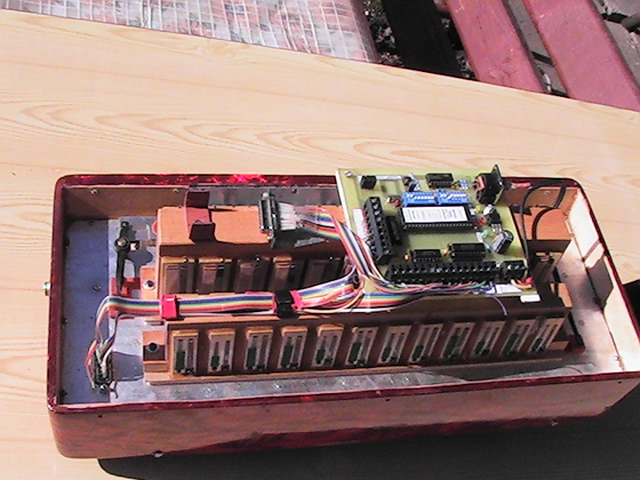

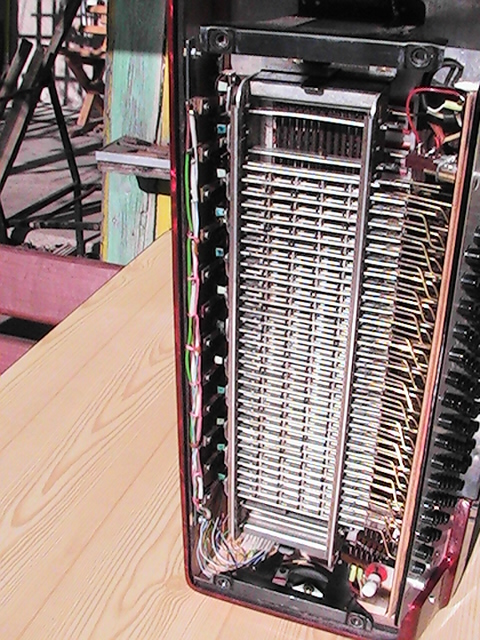

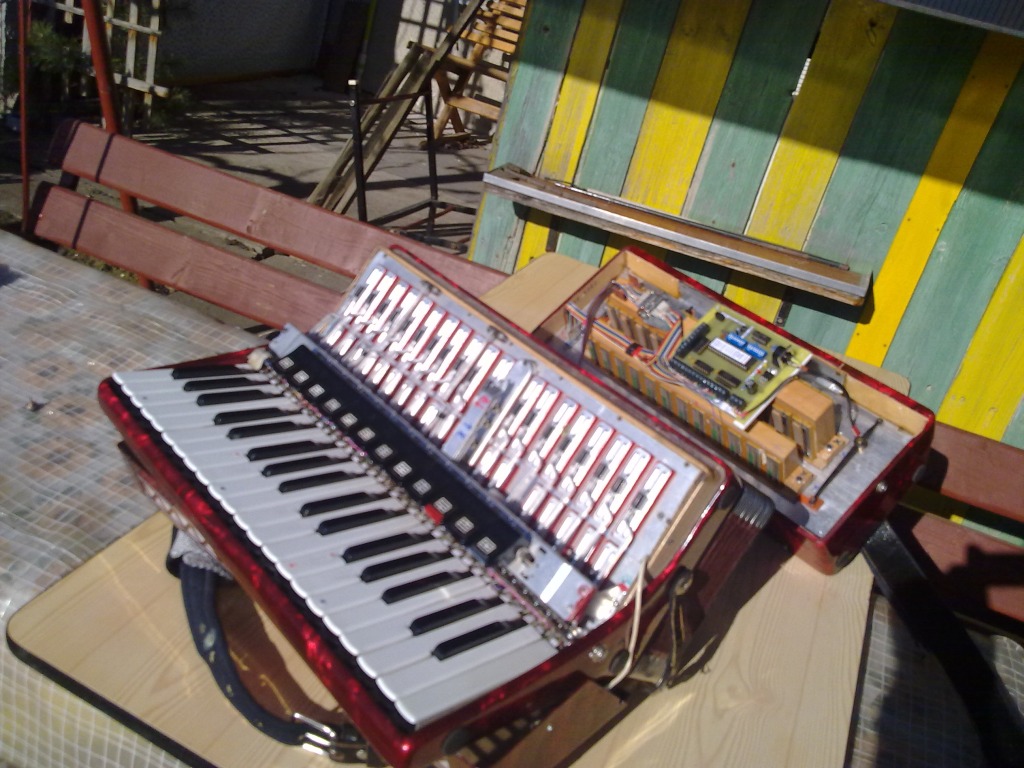

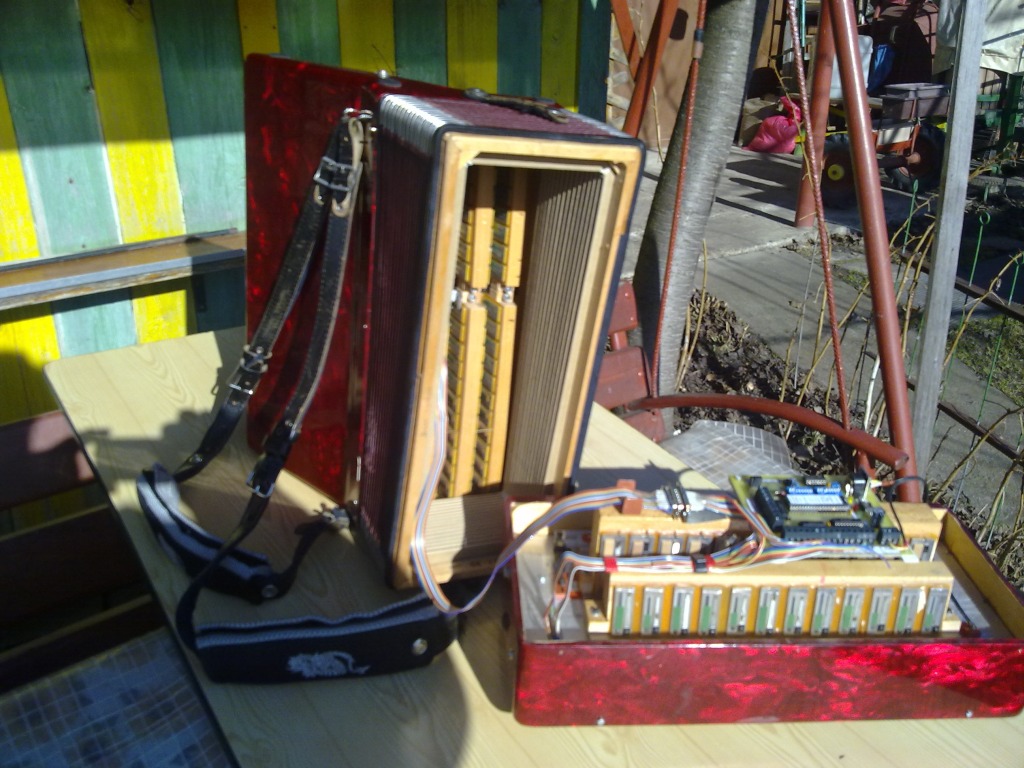

Akordeon s vestavěným modulem Berio DUO.

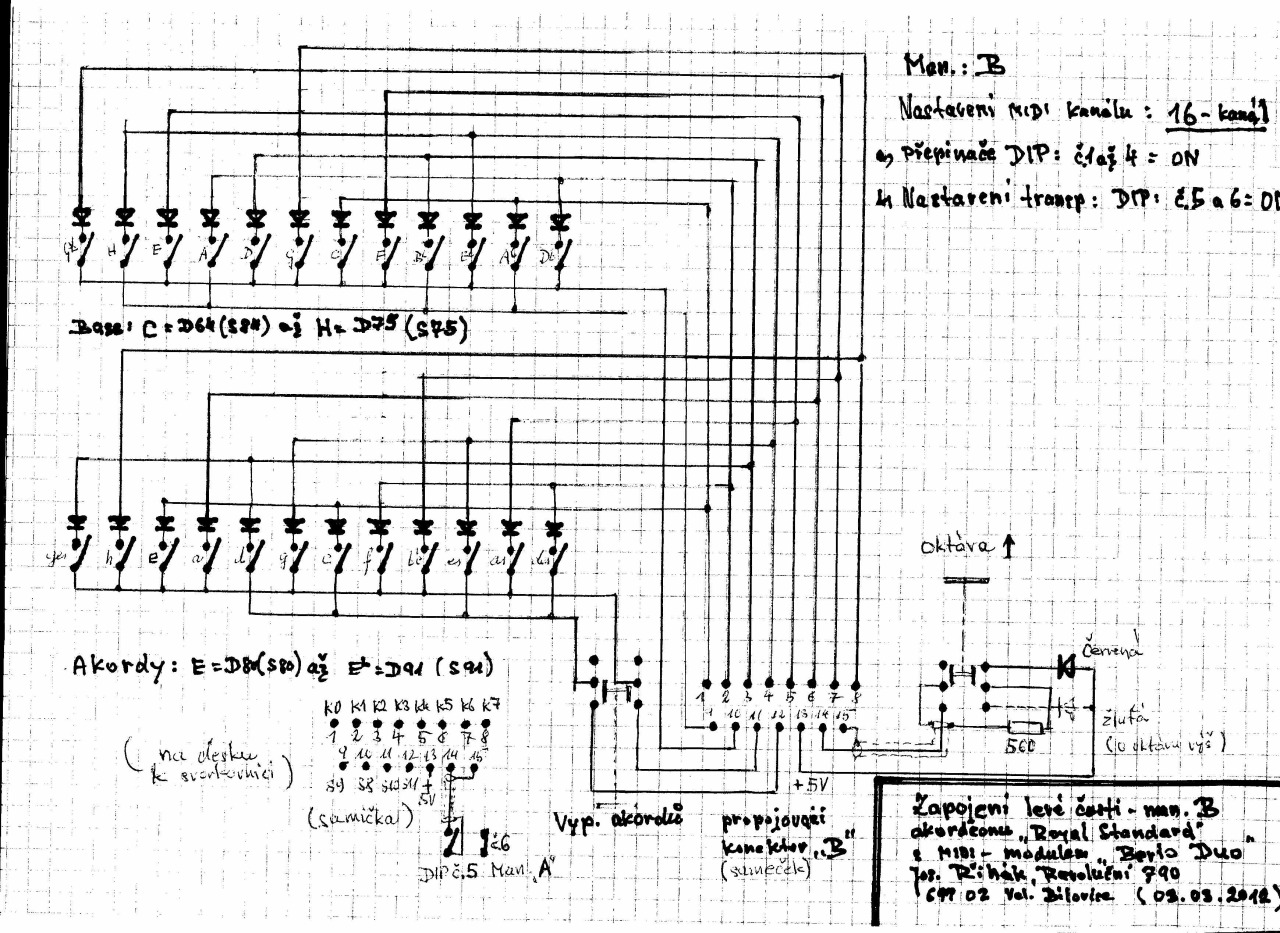

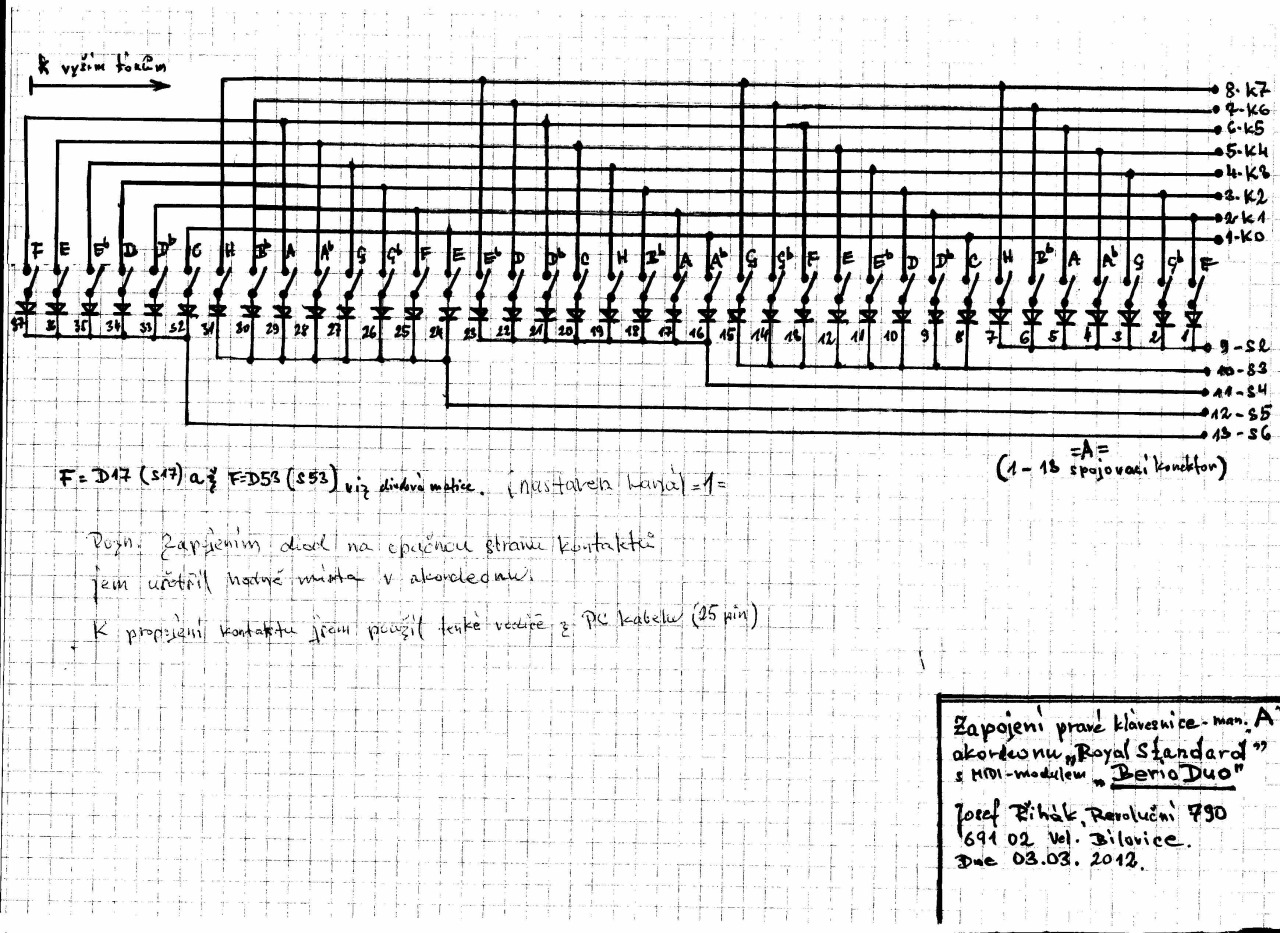

Poslední dva obrázky obsahují schéma zapojení pravé a levé části akordeonu včetně přepínače oktávové transpozice.
Děkujeme za zaslané obrázky.


Košice, Slovenská republika, rok 2011.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

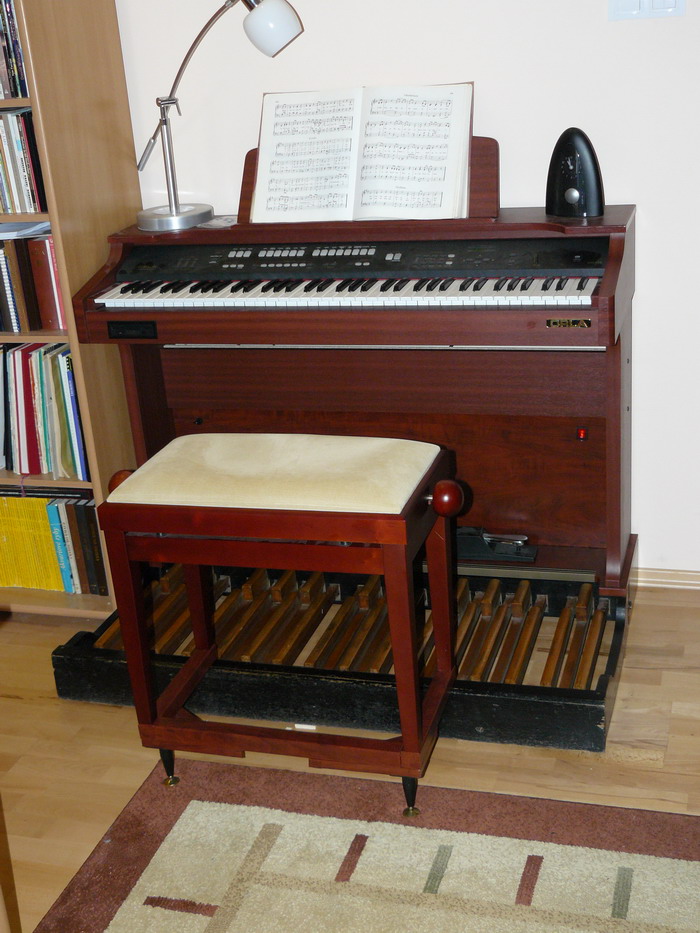

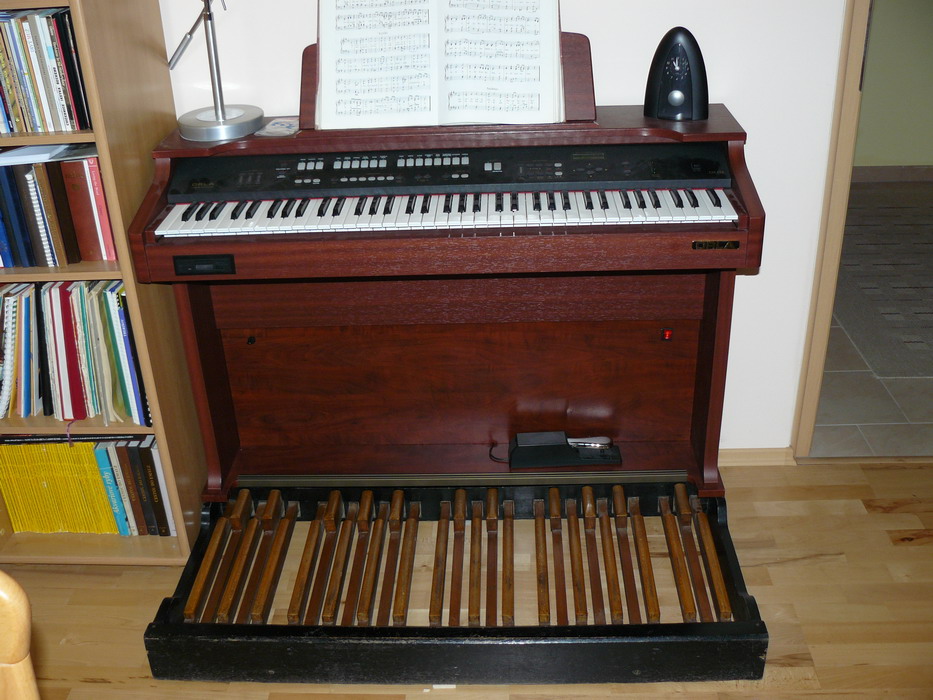

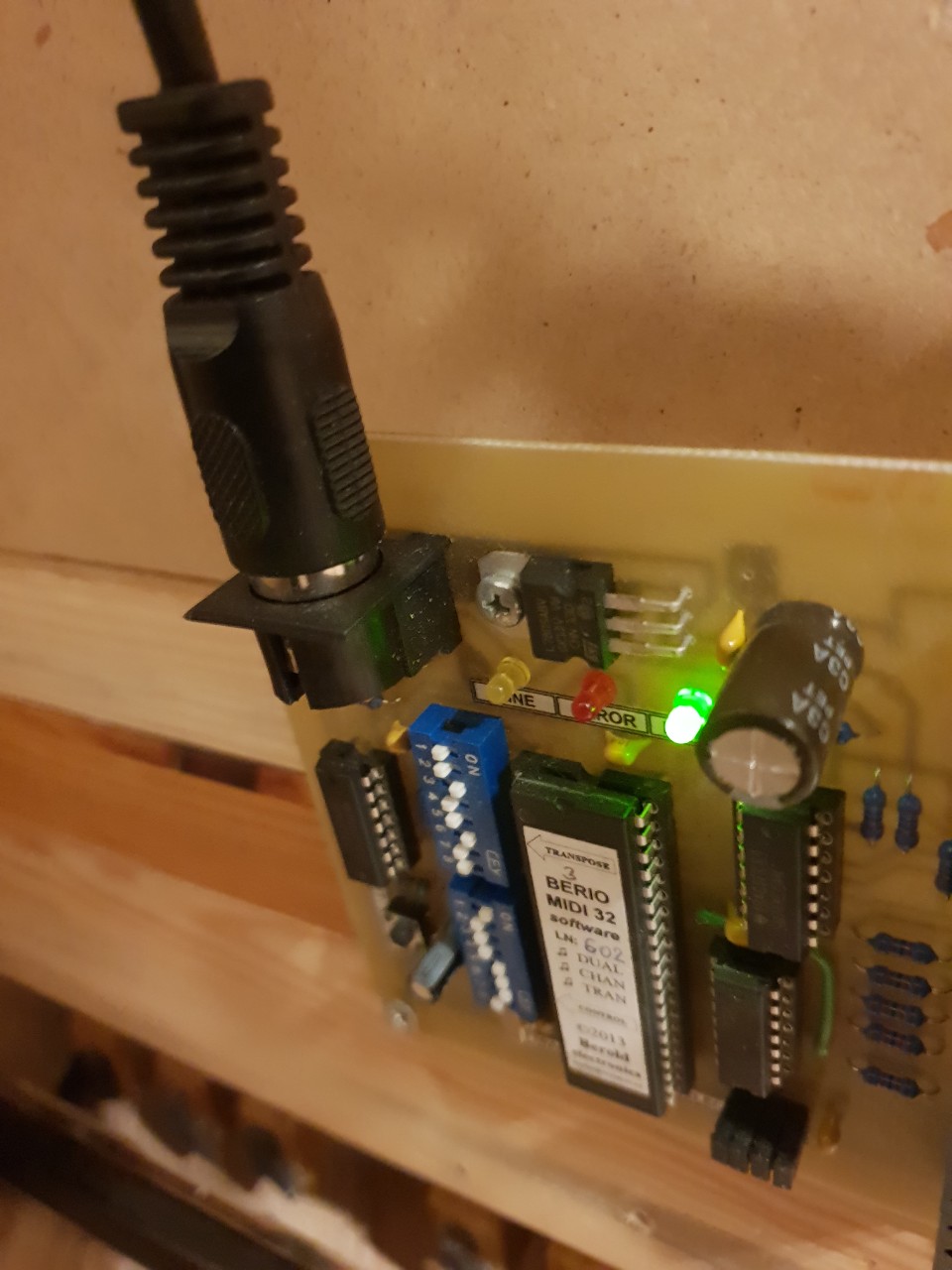

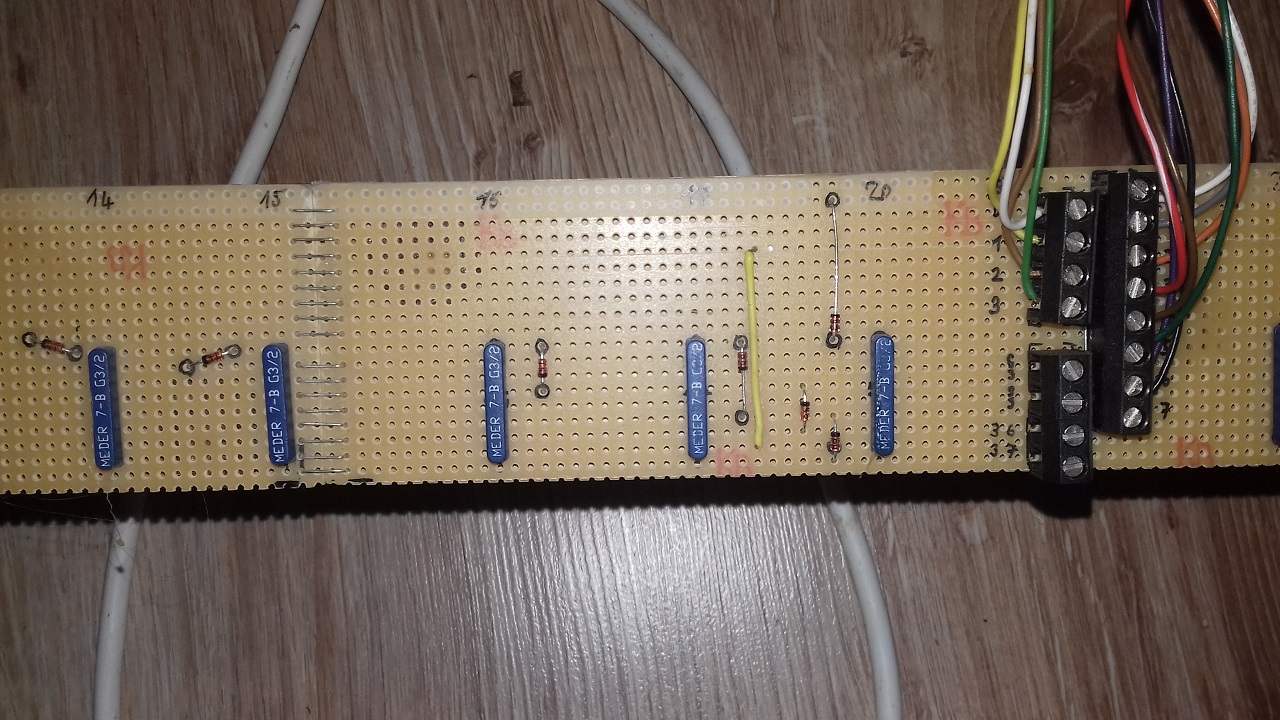

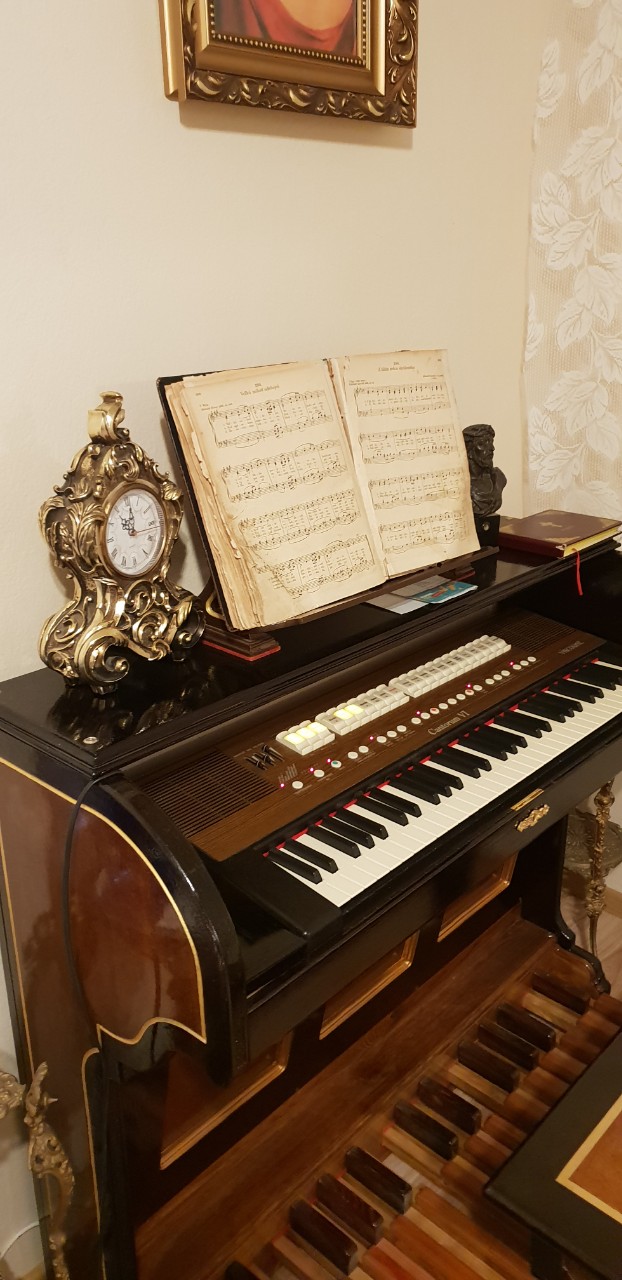

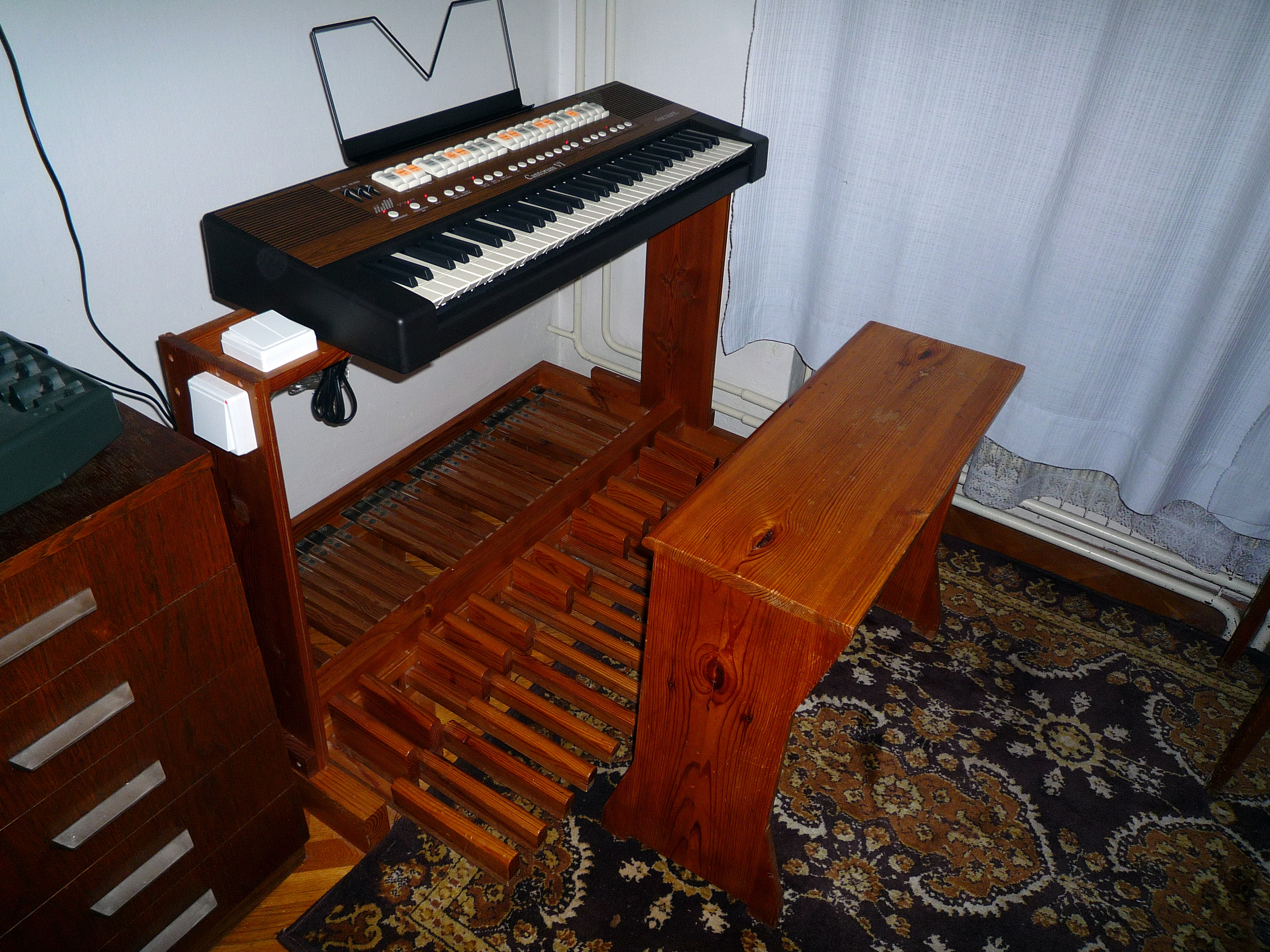

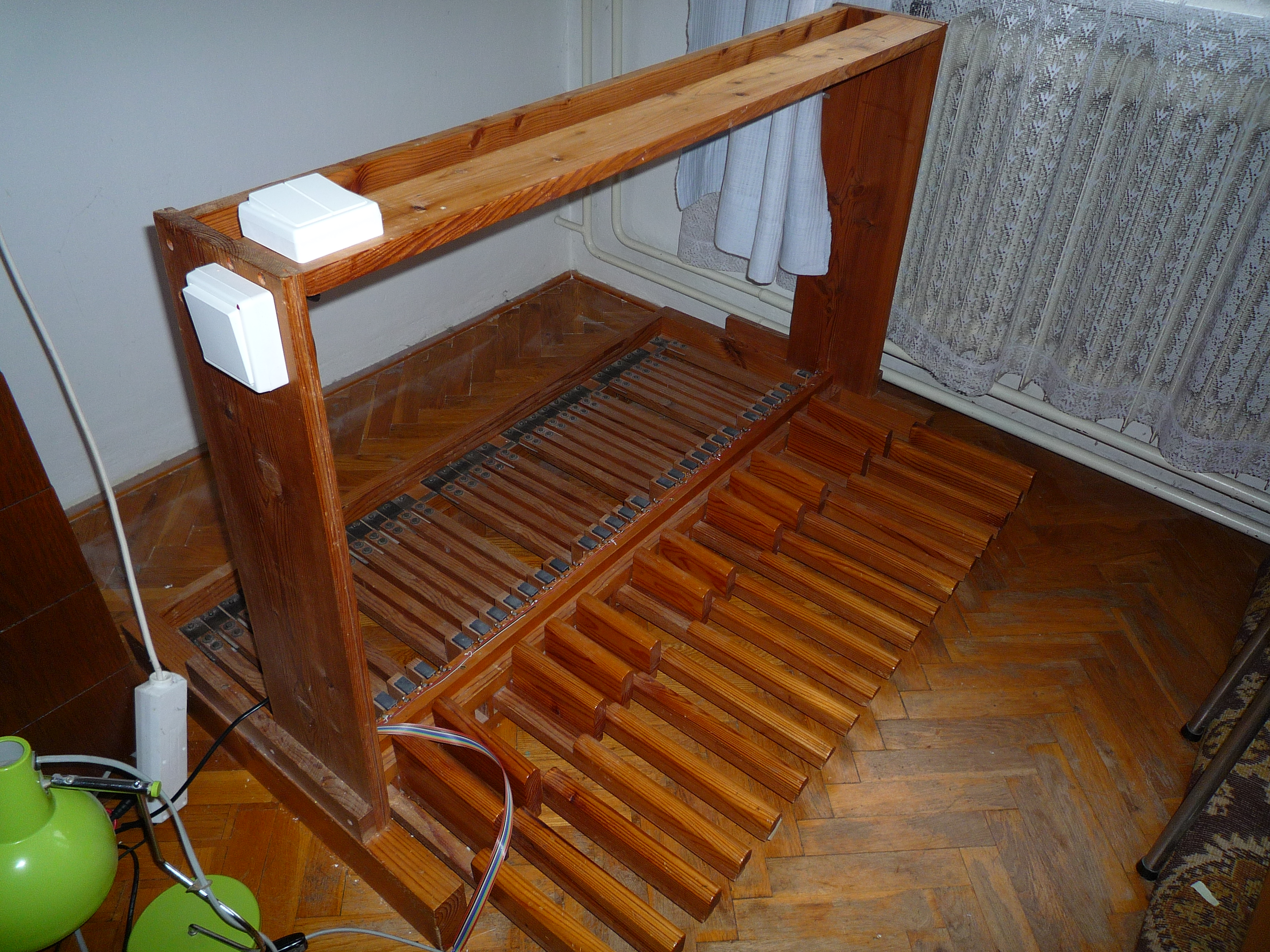

K varhanám ORLA CH 176 je připojena pedálnice s vestavěným modulem Berio MIDI 32.
Z e-mailu našeho zákazníka: "Pedálnicu som našiel pohodenú v jednom kostole a rozmerovo aj farebne sa veľmi hodila. Použil som magnetické jazýčky od spoločnosti MEDER. Váš modul je vynikajúci, funguje to veľmi dobre. Nikdy som si nemyslel, že by som to dokázal urobiť sám."
Děkujeme.


Praha, Česká republika, rok 2010.

Klikněte pro zvětšení...

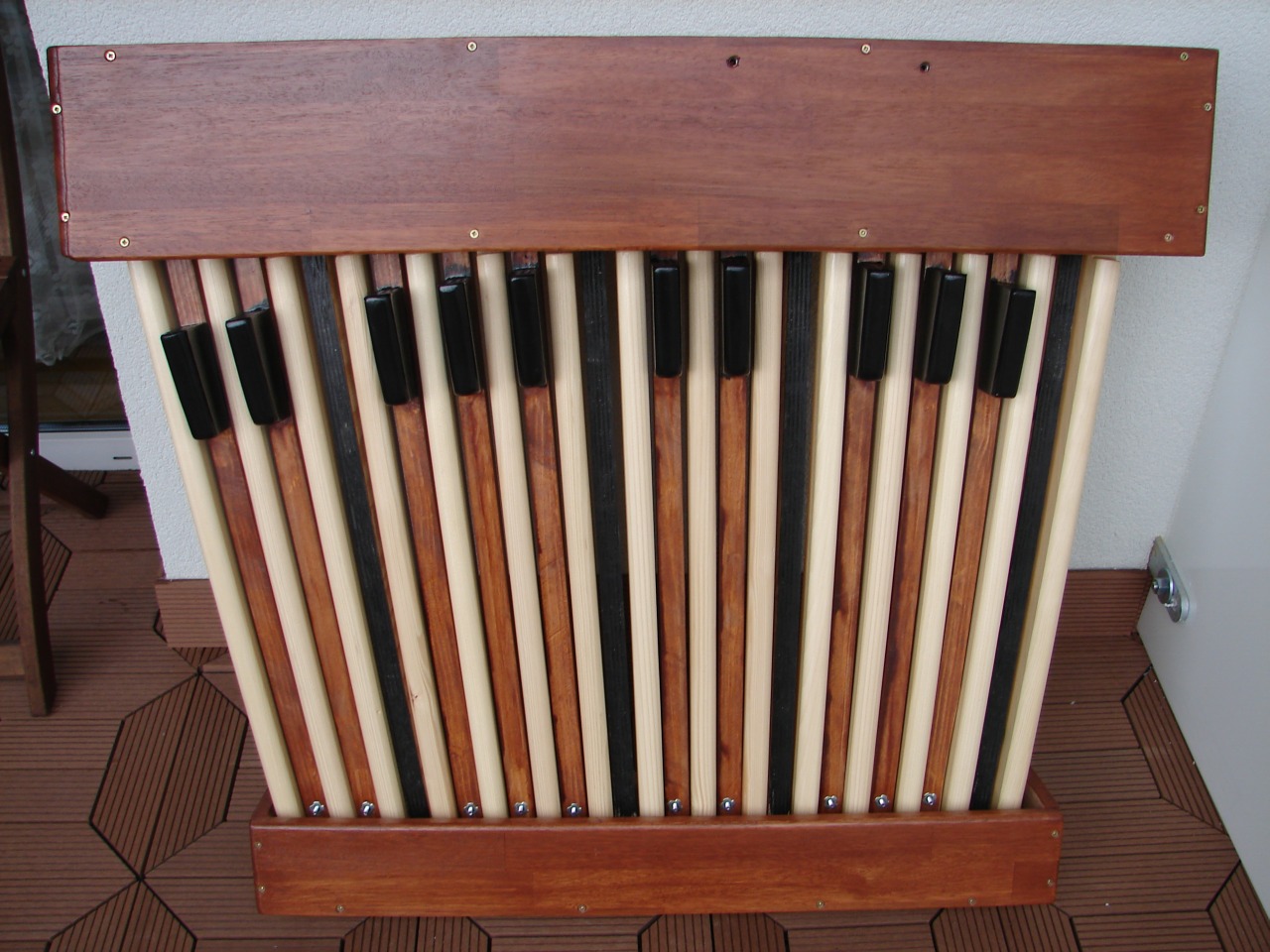

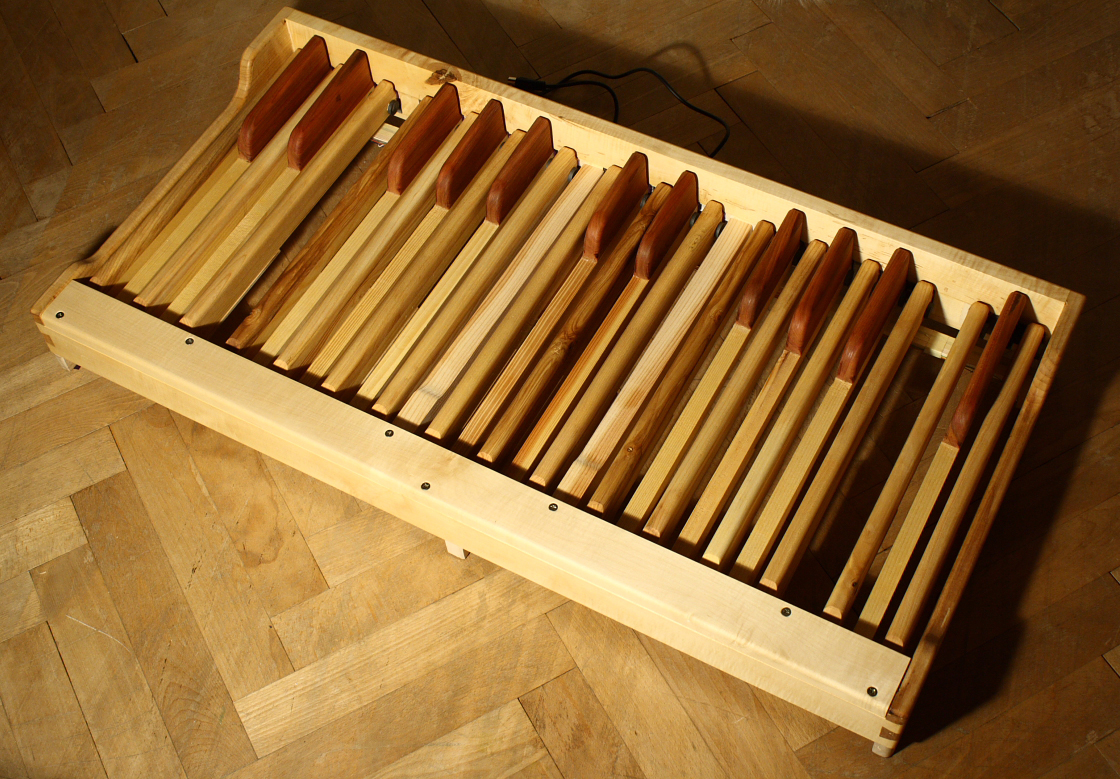

Pedálnice byla vyrobena podle specifikace Hammond a má vestavěný modul Berio MIDI 32.
Pedálnice je používána k nástroji KeyB Duo.
Webové stránky autora: www.ondrejkabrna.com.
Děkujeme za obrázek.


Praha, Česká republika, rok 2009.

Klikněte pro zvětšení...   Klikněte pro zvětšení...

Pedálnice s vestavěným modulem Berio MIDI 32.
Děkujeme za zaslané obrázky.


Karvinsko, Česká republika, rok 2009.

Klikněte pro zvětšení...

Pedálnice s vestavěným modulem Berio MIDI 32.
Děkujeme za zaslaný obrázek.


Bratislava, Slovenská republika, rok 2008.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

Aplikace modulu Berio T-Organ, který MIDIzuje oba manuály, pedálnici, ovládací přepínače a pedály crescendo a žaluzie II. manuálu.
Na první fotografii je nástroj ještě před renovací.
Na této pěkné konstrukci je zajímavé, že autorem je náctiletý středoškolák, který nástroj postavil a umístil v panelákovém bytě. Autor má naše uznání.
Děkujeme za zaslané obrázky.


Pardubicko, Česká republika, rok 2008.

Klikněte pro zvětšení...   Klikněte pro zvětšení...

Aplikace modulu Berio MIDI 32, který je zabudován v pedálnici.
Více o této konstrukci naleznete zde.
Zdroj: http://tvi.signaly.cz/1002/jak-si-postavit-varhany.


Košice, Slovenská republika, rok 2006.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

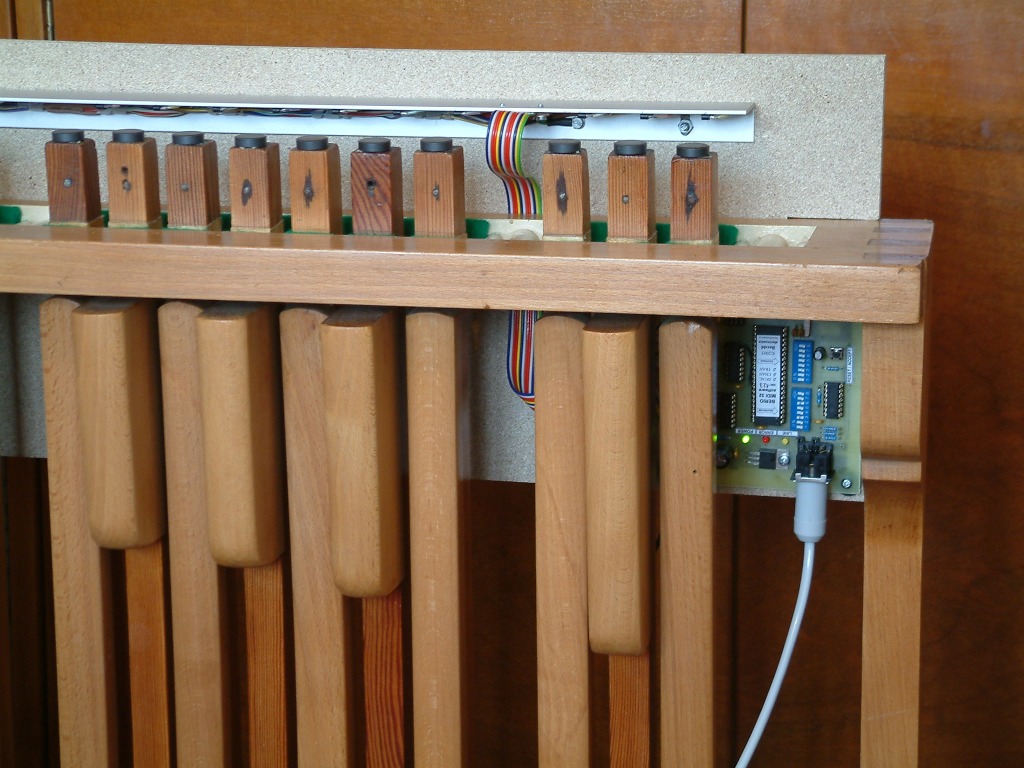

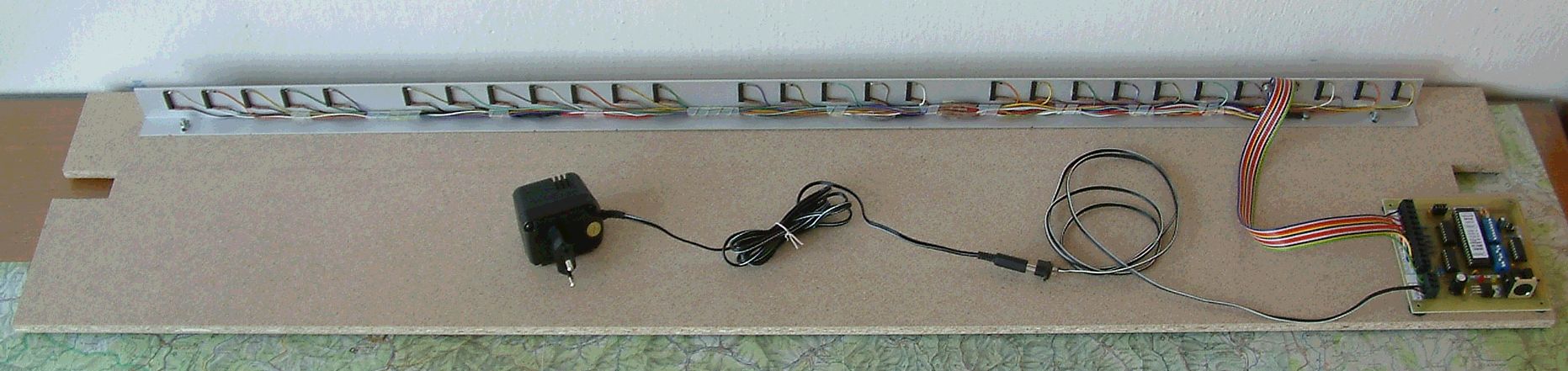

Aplikace modulu Berio MIDI 32 v pedálnici.
Více o této konstrukci naleznete zde.
Zdroj: http://ctg.host.sk/kumicak/OrganSlov.html.


Praha-západ, Česká republika, rok 2004?

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

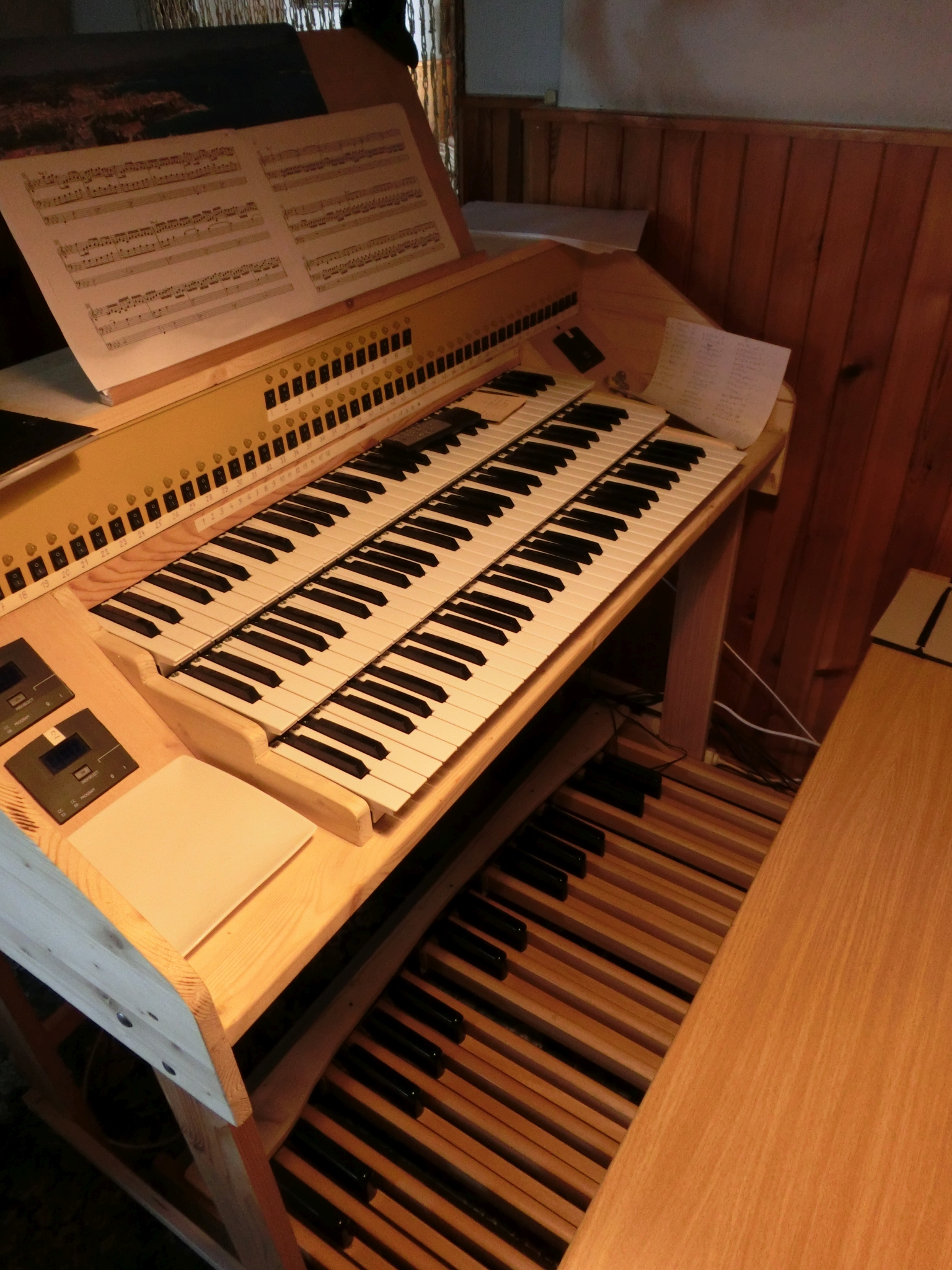

Aplikace modulu Berio T-Organ, který zde MIDIzuje oba manuály, pedálnici, ovládací přepínače i kontinuální kontrolery.
Nástroj pracuje ve spojení s počítačem a programem Hauptwerk.

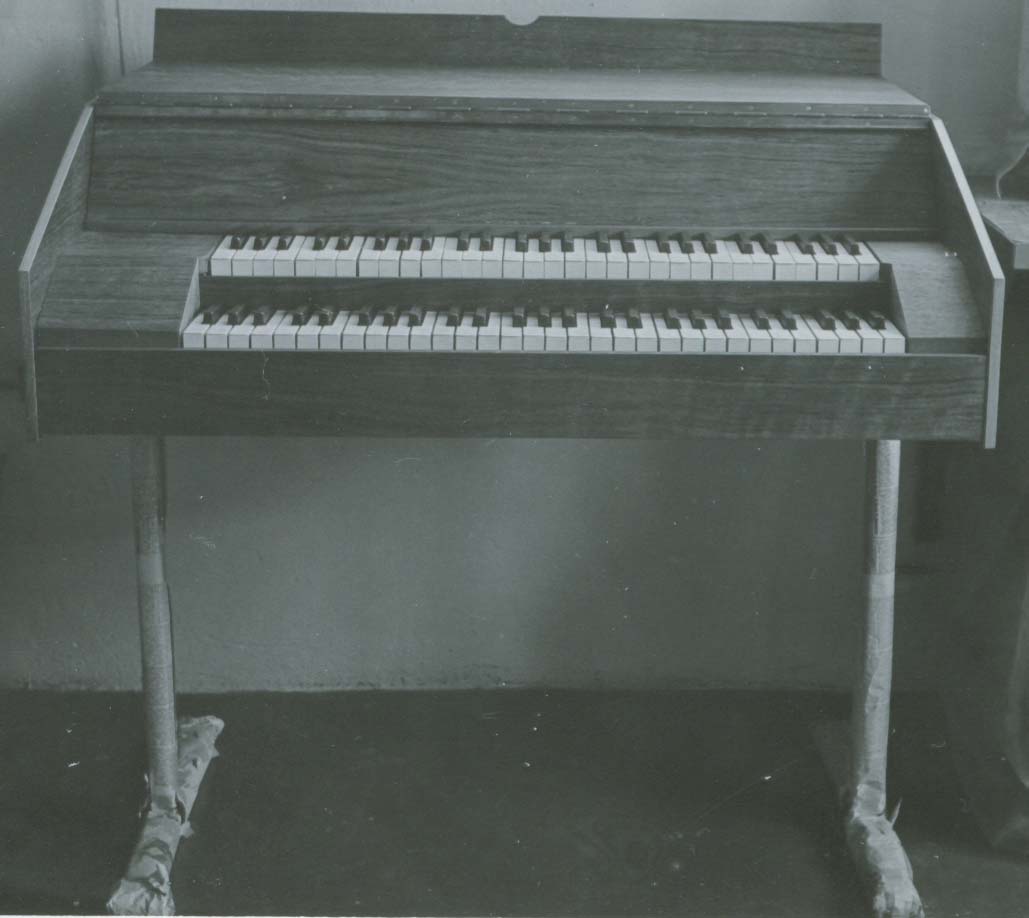

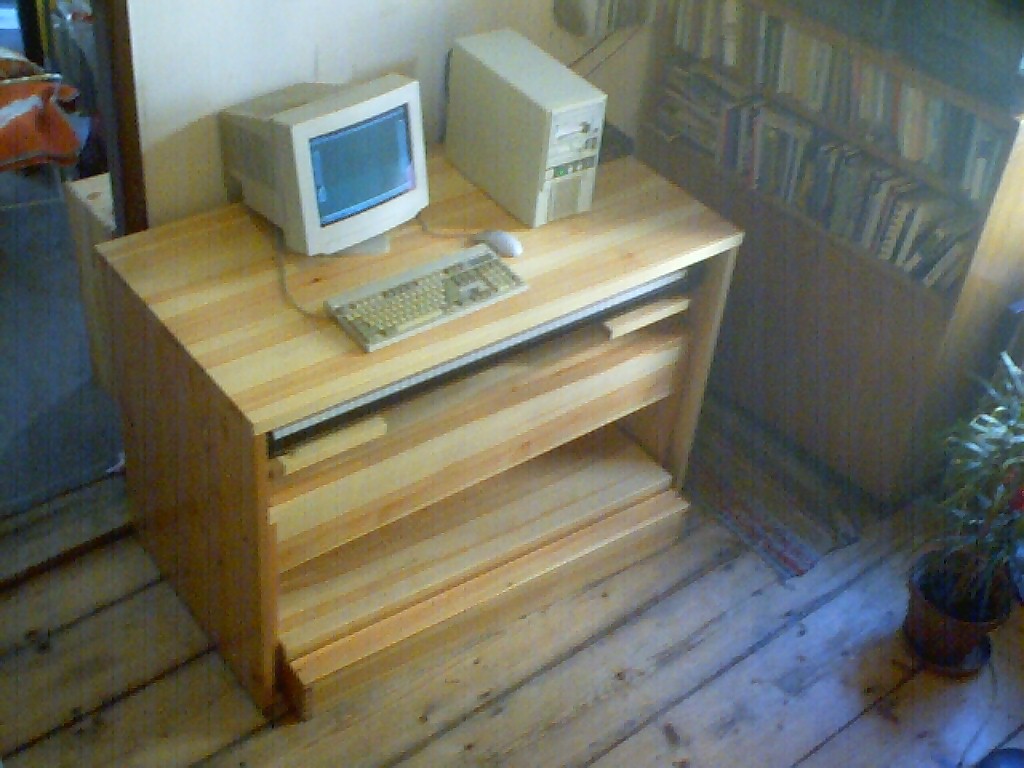

První obrázek znázorňuje původní nástroj bez MIDI. Více o této konstrukci naleznete zde.
Zdroj: http://organ.sonusparadisi.cz/.


Praha-východ, Česká republika, rok 2000.

Klikněte pro zvětšení...   Klikněte pro zvětšení...   Klikněte pro zvětšení...

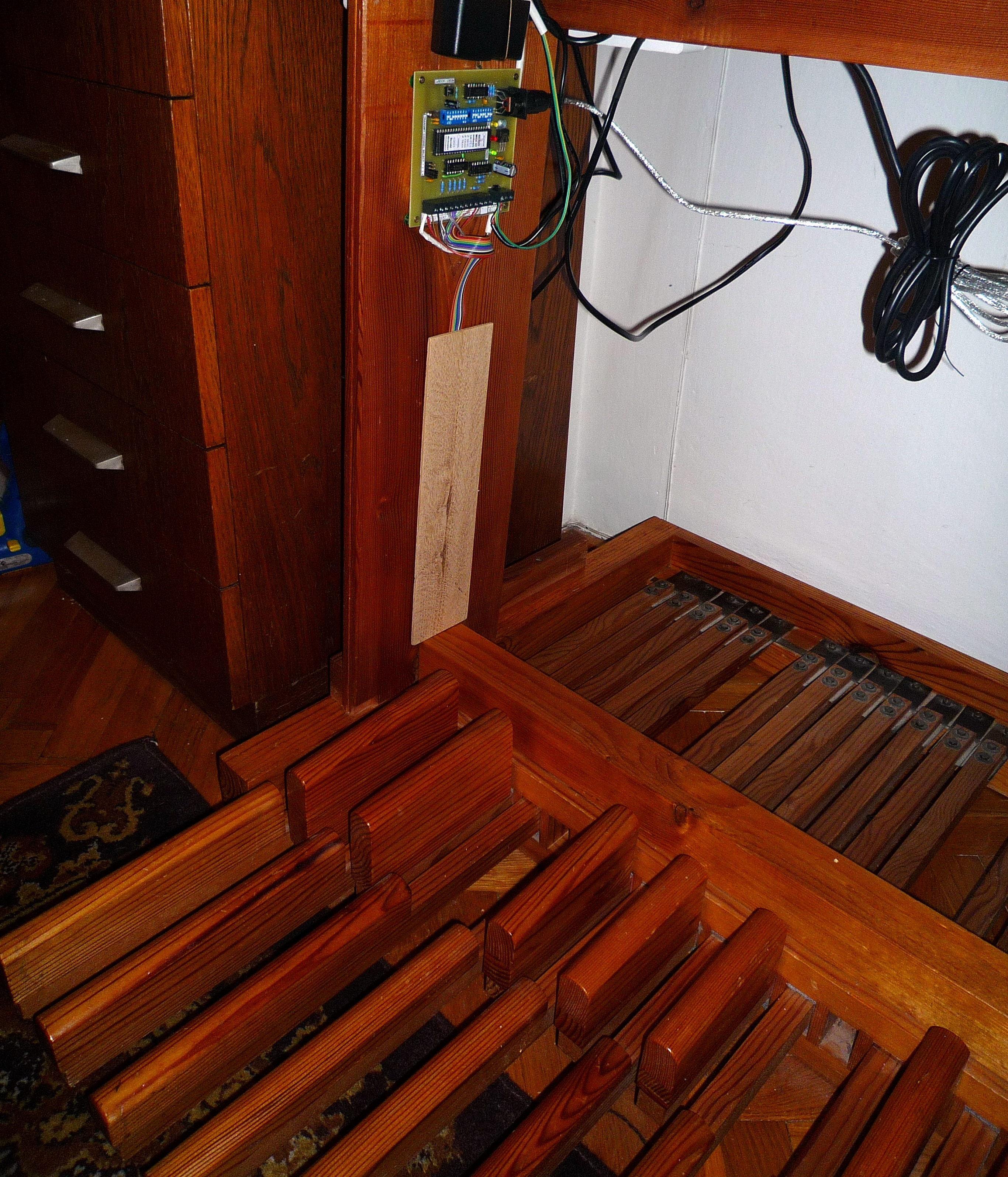

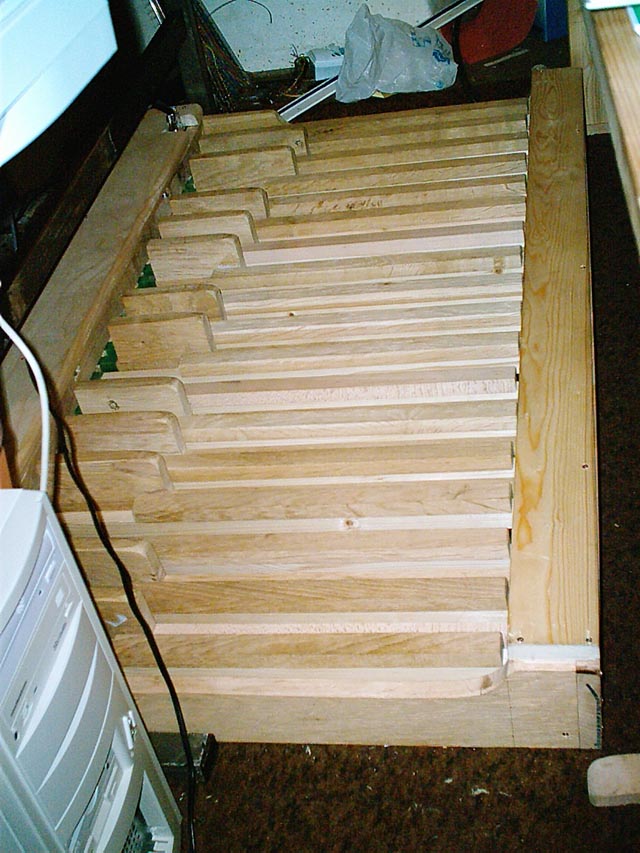

V pedálnici této bytelné varhanní sestavy je zabudován modul Berio MIDI 32.
Více informací o této konstrukci naleznete zde.
Zdroj: http://klimes.wz.cz/varhany/.


Brno, Česká republika, rok 2000.

Klikněte pro zvětšení...

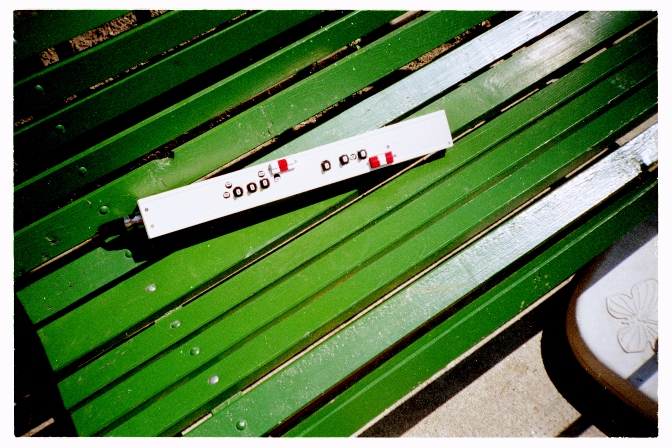

Trochu kuriózní nástroj. Jedná se o elektronický dechový nástroj podobný saxofonu. Vestavěn byl modul Berio WIND (již se nevyrábí).
